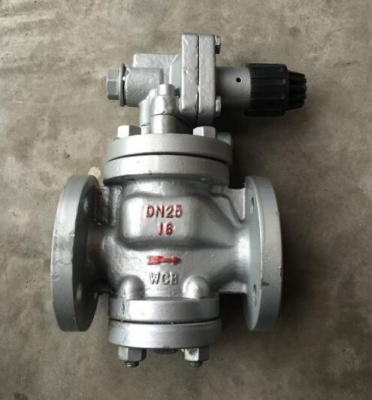

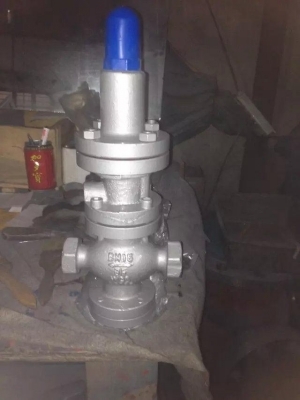

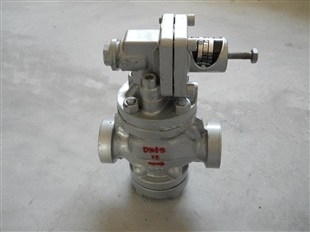

高靈敏度蒸汽減壓閥YG43H 鑄鋼先導式法蘭減壓閥 上海減壓閥廠家
[高靈敏度蒸汽法蘭減壓閥
先導式內螺紋減壓閥
鑄鋼蒸汽減壓閥
鑄鋼法蘭減壓閥
活塞式蒸汽減壓閥]
上海市高靈敏度蒸汽減壓閥廠家
價格： 電議
物流： 上海市 奉賢區| 賣家支付運費
可銷售總量： 999件
手機： 13585697959 郵箱： a31009975@126.com
傳真： 021-31009975 地址： 上海市 上海市
[高靈敏度蒸汽法蘭減壓閥 先導式內螺紋減壓閥 鑄鋼蒸汽減壓閥 鑄鋼法蘭減壓閥 活塞式蒸汽減壓閥]
郵箱：
手機：
- 品牌： 其他
- 型號： YG43H/YG13H
- 材質： 鑄鋼
- 連接形式： 法蘭
- 適用介質： 蒸汽
- 公稱通徑： DDN15-DN200
- 結構形式： 薄膜式
- 壓力環境： 常壓
- 工作溫度： 常溫
- 標準： 國標
- 流動方向： 單向
- 驅動方式： 水力控制
- 零部件及配件： 閥體
- 形態： 隔膜式
- 類型(通道位置)： 二通式
- 規格： DN15-DN200
- 廠家： 上海志盾閥門有限公司
高靈敏度蒸汽減壓閥YG43H屬于蒸汽減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
高靈敏度蒸汽減壓閥YG43H在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能：
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
高靈敏度蒸汽減壓閥YG43H技術參數：
| 公稱壓力（Mpa） | 1.0 | 1.6 |
| 殼體試驗壓力（Mpa）* | 1.5 | 2.4 |
| 密封試驗壓力（Mpa） | 1.0 | 1.6 |
| 進口壓力（Mpa） | 1.0 | 1.6 |
| 出口壓力范圍（Mpa） | 0.04-0.6 | 0.04-1.0 |
| 壓力特性偏差（Mpa）△Pp2P | GB12246-1989 | |
| 流量特性偏差（Mpa）P2G | GB12246-1989 | |
| 最小壓差（Mpa） | 0.05 | 0.07 |
| 滲漏量 | GB12245-1989 | |
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥瓣 | 2Cr13 |
| 缸套 活塞 | 鋁鐵青銅 |
| 膜片 | PH15-7Mo |
| 活塞環 | 對位聚苯 |
| 導閥座 導閥瓣 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 導調主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 |
高靈敏度蒸汽減壓閥YG43H連接尺寸：
| 公稱通徑 DN | 外 形 尺 寸 | 連 接 尺 寸 | |||||||||||
| L | H | H1 | PN 1.0MPa | PN 1.6MPa | |||||||||
| D | K | n-ф | d | C | D | K | n-ф | d | C | ||||
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
