- 品牌： 沃爾興
- 型號： TZRS-CX10(2X)CX30(2X)
- 加工定制： 是
- 材質： 塑料
- 耐溫： -55℃～125℃
- 基材： 導磁材料
- 膠系： 塑料
- 阻燃性： 阻燃
- 耐壓： 1
- 顏色： 黑色
- 產品認證： RoHS
- 總厚度： 按要求生產

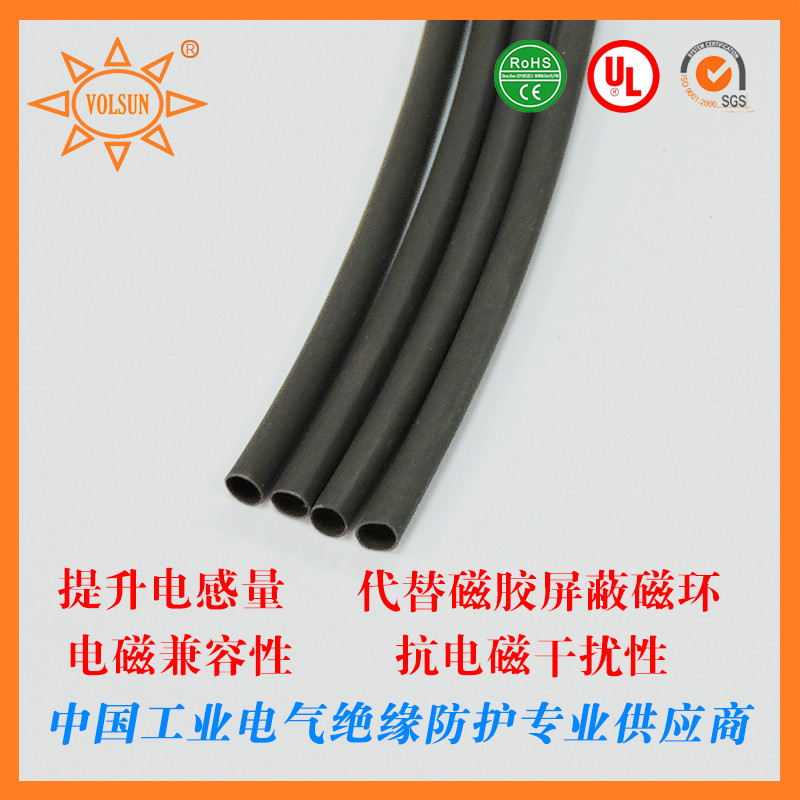

TZRS-CX10(2X)CX30(2X)磁性熱縮管
【產品介紹】
是一種結合了熱縮材料技術與高性能導磁材料技術的新型套管產品?？稍陔姶怒h(huán)境下形成閉合磁路，具有降低環境電磁輻射和保護電子元器件及電路系統的功能。具有與普通熱縮套管相似的柔軟、耐腐蝕、絕緣等特點，可應用于電子元器件、通信電路、家用電器等需要降低電磁輻射及電磁干擾的領域。
【產品特點】
1、可替代磁膠和磁環，為功率電感外層提供磁路；亦可用于非電感的電磁兼容性提升，CX10可提升電感量約10%，CX30可提升電感量約30%
2、電磁兼容性(EMC)、抗電磁干擾性(EMI)優異
3、熱縮倍率：2:1
4、收縮溫度：84℃～120℃
5、使用溫度：-55℃～125℃
6、環保標準：RoHS
7、標準顏色：黑色
【技術指標】
| 性能 | 指標 | 測試方法/條件 |
| 拉伸強度 | ≥11.7MPa | GB/T1040 |
| 斷裂伸長率 | ≥300% | GB/T1040 |
| 熱老化后拉伸強度 | ≥7.3MPa | 158℃×168h |
| 熱老化后斷裂伸長率 | ≥ | 158℃×168h |
| 耐電壓 | 1500V,1min不擊穿 | UL224 |
| 熱沖擊 | 不發粘，不龜裂 | 225℃×4h |
| 抗冷彎曲 | 不龜裂 | -30℃×1h |
| 體積電阻率 | ≥1012Ω.cm | GB/T1040 |
| 銅安定性 | 通過 | UL224 |
| 抗腐蝕性 | 通過 | UL224 |
【結構示意圖】
【規格表】
| 規格 | 收縮前尺寸 | 全縮后尺寸 | 標準包裝 | ||
| 內徑D | 平均壁厚 | 內徑d | 壁厚w | (米/盤) | |
| Φ3.0 | 3.5±0.3 | 0.25±0.05 | ≤1.5 | 0.45±0.10 | 200 |
| Φ4.0 | 4.5±0.3 | 0.25±0.05 | ≤2.0 | 0.45±0.10 | 100 |
| Φ4.5 | 5.0±0.3 | 0.25±0.05 | ≤2.3 | 0.50±0.10 | 100 |
| Φ5.0 | 5.5±0.4 | 0.28±0.06 | ≤2.5 | 0.56±0.10 | 100 |
| Φ6.0 | 6.5±0.4 | 0.28±0.06 | ≤3.0 | 0.56±0.10 | 100 |
| Φ7.0 | 7.5±0.4 | 0.28±0.06 | ≤3.5 | 0.60±0.10 | 100 |
| Φ8.0 | 8.5±0.4 | 0.28±0.06 | ≤4.0 | 0.60±0.10 | 100 |
| Φ9.0 | 9.5±0.4 | 0.30±0.08 | ≤4.5 | 0.60±0.10 | 100 |
| Φ10.0 | 10.5±0.4 | 0.30±0.08 | ≤5.0 | 0.60±0.10 | 100 |
| Φ11.0 | 11.5±0.4 | 0.30±0.08 | ≤5.5 | 0.60±0.10 | 100 |
| Φ12.0 | 12.5±0.5 | 0.30±0.08 | ≤6.0 | 0.60±0.10 | 100 |
| Φ13.0 | 13.5±0.5 | 0.35±0.10 | ≤6.5 | 0.65±0.10 | 100 |
| Φ14.0 | 14.5±0.5 | 0.35±0.10 | ≤7.0 | 0.65±0.10 | 100 |
| Φ15.0 | 15.5±0.5 | 0.35±0.10 | ≤7.5 | 0.65±0.10 | 100 |
