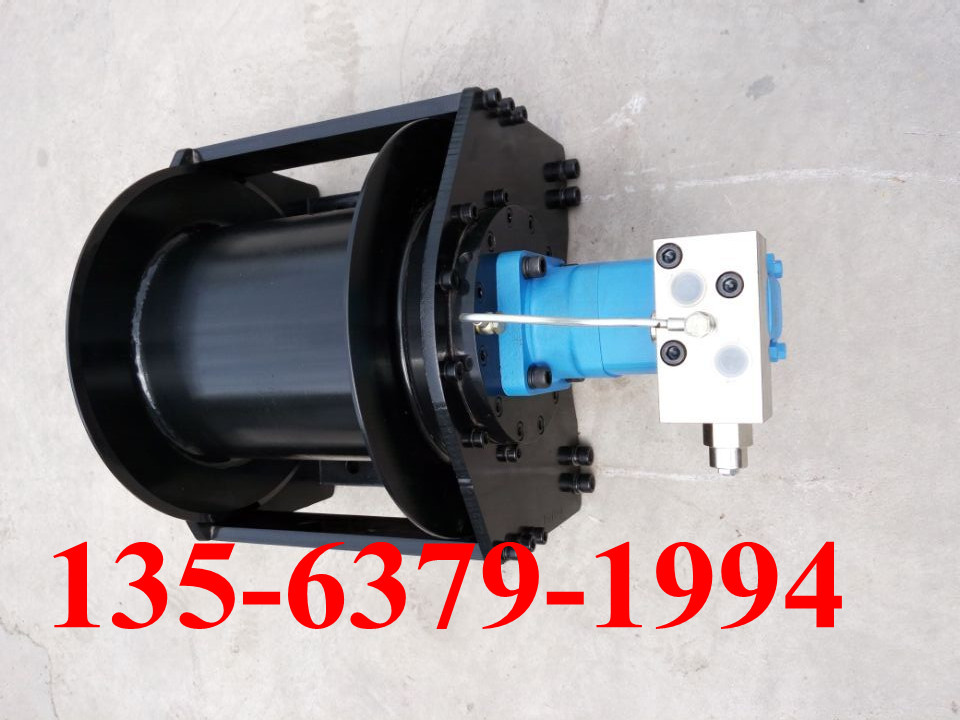

TRD-W30型  液壓絞車

泰瑞達公司液壓絞車由擺線馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架，配置梭閥，平衡閥等安全控制系統，其構緊湊、占用空間小，它適用于船舶、碼頭和汽車等各種起重和牽引設備中。

注意事項：電話：135-6379-1994  QQ：301-421-0013

-卷筒順時針方向旋轉為提升（可按用戶要求）。為了安全起見，卷筒上至少保持纏有5～6圈鋼絲繩。

-絞車制動為多片盤式制動器，靜態制動扭矩970N.m ，回油背壓應小于5bar 。

-絞車采用行星齒輪減速器，運轉平穩，結構緊湊合理，內部潤滑用油脂潤滑 。

-請使用8.8級以上的螺栓（M12以上）固定絞車。（提醒：目前設備不能用來載人） 。

客戶訂貨如有特殊要求，技術咨詢，請于技術部聯系。電話：135-6379-1994  QQ：301-421-0013

安裝與試運轉

1、        絞車的安裝位置和方向，允許以滾筒軸心為圓心，任意轉換位置。

2、        安裝底座板螺栓孔位置安裝。注意：固定螺栓的數量和規格必須符合規定要求，不得減少或用小直徑螺栓代替。

3、        絞車的底板安裝，必須固定牢靠，在使用中不得彎曲變形，安裝后的平度不得大于0.5mm，否則會影響絞車平穩運轉、

4、        絞車安裝就緒后，底座接觸面應水平并受力均勻。

5、        要保證滾筒軸線與滑輪鉛垂面垂直，滾筒中線與滑輪鉛垂面夾角不大于1.5度。

6、        絞車的油路控制閥應是一個彈簧復位的H型三位四通閥，控制閥的安裝位置，可根據操作需要放在適當位置。

7、        制動閥（即順序閥）的打開壓力應在6~8Mpa之間，絞車出廠時，生產廠家已調好，請不要隨意改變。

8、        絞車的使用場合很廣，單使用時，液壓系統壓力、流量必須與說明書的要求相符，否則將影響絞車的使用壽命。根據用戶的需要，本廠可配套提供動力源、控制閥和有關管線。

9、        一般情況下，當操作者面對馬達后端距操作者相對較近的油口為提升（進）油口。此油口可根據具體操作者習慣而定。但一旦確定不要隨意更改。

10、   正式使用前，必須認真檢查管線的連接、潤滑油位、通氣孔、系統壓力等，一切正常后，正反空運轉2分鐘。

11、   絞車的鋼絲繩固定好后，起吊時，鋼絲繩必須在滾筒上先纏繞5圈以上。

12、   切勿踩踏、碰撞絞車的金屬管線和接頭，以免損壞絞車。

13、   絞車在起吊重物是，要特別注意觀察馬達泄油口壓力表，如背壓過壓超過1.4MPa，必須仔細檢查系統回油管線，確保暢通。

14、   目前該設備不能用來載人。

感謝您選用泰瑞達液壓有限公司產品。

泰瑞達液壓絞車具有結構緊湊、性能穩定、體積小、重量輕、效率高、傳遞功率范圍大、安裝簡單、操作靈活、維修方便等特點。廣泛應用于油田鉆井、修井、港口、礦廠、建筑工地等場合起吊重物。

泰瑞達液壓絞車的研制生產是在引進、消化、吸收的思想指導下進行的，即吸取了國外同類產品的優點，又進行了改進。泰瑞達系列液壓絞車，由帶單向或雙向平衡閥及控制液壓制動器用高壓梭閥組成的各種閥塊、液壓馬達、多片式液壓制動器、行星減速器、卷筒、和機架等部件組成。用戶只需配備泵站和換向閥即可，由于絞車自帶閥組，不但簡化了液壓系統，而且提高了傳動裝置的可靠性。

泰瑞達液壓絞車的不同型號在規格、技術參數上各有所不同，但在結構、性能、使用、操作、維修等方面基本相同。因此本說明書使用于本廠生產的液壓絞車系列產品。
