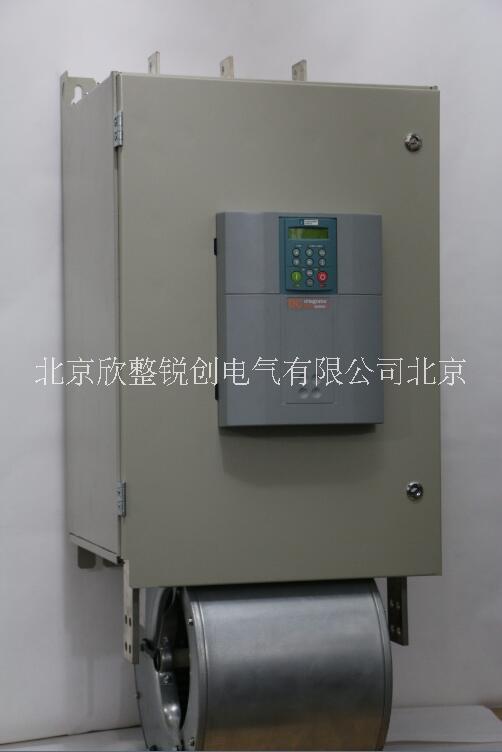

590直流調速器擴容

現代化生產過程中，直流調速器廣泛應用于礦井提升機、軋機傳動、卷取機傳動、造紙工業以及印刷機的主傳動等。為擴大直流調速器的容量，我公司研發了直流擴容產品,為客戶提供了低成本、率的解決方案，贏得了廣泛好評！
擴容方案采用590小功率直流傳動調速裝置控制部分，功率單元采三相橋式整流全控橋，功率單元的參數設置與實際一樣，方便客戶使用。這樣既完全保證具有原裝直流調速器的高性能指標，又大大降低了設備投資成本。

一、RE590C、RE590P系列全數字直流傳動產品具有以下特點：?
1.單臺裝置輸出額定電樞電流:：160A～4000A，額定勵磁電流: 10A~50A。

2.輸入電壓等級: 230~1200V。
3.多種通訊協議可供用戶自由選擇使用。
4.所有工藝板，通訊板等完全兼容。
5:2000-4000A采用左右出線方式，方便并聯。

二、直流擴容構成部分
控制單元：
1.采用最小功率的直流調速裝置控制，通過對其內部電源、檢測回路、保護回路、觸發單元、勵磁功率、接線端子等單元改造，使之能達到與原裝直流調速器相媲美的高性能。

功率單元：
2. 功率單元采用優質可控硅。850A以下直流調速器采用模塊型可控硅，散熱器采用平板式，本體不帶電。900A以上直流調速器采用餅型可控硅，散熱器采用型材結構，本體帶電。結構電樞回路為三相橋式電路，單象限工作裝置的功率部分為三相全控橋。四象限工作裝置的功率部分為兩個三相全控橋，兩個三相全控橋采用反并聯方式。勵磁回路采用單相半控橋回路。
3.在散熱環境最惡劣的晶閘管處，安裝了溫度檢測元件來實現晶閘管過熱的監控，當溫度超過時，反饋給裝置，實現自動控制。
5.冷卻部件:

冷卻方式由傳統的頂抽風式，改成由渦輪式冷卻風機構成的底吹風式結構，大大的增加了晶閘管的散熱效果，提高了晶閘管的工作效率。功率單元部分冷卻為風冷設計，強制風冷。

功能特點

1、高動力矩：200%扭矩啟動，可以設置零時間響應；

2、快速制動：有慣性停車、自由停車和程序停車，4象限運行回饋制動程序 停車可以設置成0.1秒最短；

3、內置PID功能：開放性PID，可以靈活設定成任何物理量，可以單獨使用反饋回路而忽略給定值，能夠方便實現閉環張力等控制需要；

4、內置卷徑推算功能：根據角速度和線速度可以靈活推算出當前直徑，方便進行力矩等控制，實現收放卷等高精度控制；

5、內置多功能加減乘除計算模塊，可以實現各種邏輯組合推算電路，滿足各種工藝控制要求；

590直流調速器參數快速設置說明;

開機后按M鍵出現DIAGNOSTIS后按向下鍵找到SET UP PARAMETERS（設定參數），按M鍵進入菜單，按向下鍵找到FIELD COOL（勵磁控制），按M鍵進入，找到FLD.CTRL MODE（勵磁控制方式），按M鍵進入菜單，把VOLTAGE COOL（電壓控制）改成CURRENT COOL（電流控制），按兩次E鍵退出；按向下鍵找到SPEED LOOP（速度環），按M鍵進入，按向下鍵找到SPEED FBK SELECT（速度反饋選擇），按M鍵進入菜單，按向上或向下鍵選擇ARM VOLTS（電樞電壓反饋）、ANALOG TACH（測速反饋）或ENCODER（編碼反饋），選擇反饋方式是根據所選的配件板及實際電機使用的反饋方式；按E鍵退出。
