VV電纜是電力電纜中很常用的一種

上海鳴箏電線電纜公司VV電纜是電力電纜中很常用的一種，其作用與YJV電纜大部分時候一樣，雖然整體性能不及YJV電纜，并且被YJV電纜逐漸取代，但卻因其較為低廉的價格，尚且在很多領域得到廣泛的應用。

目
錄

· 全稱

· 1產品結構

· 2執行標準

· 3額定電壓

· 4工作溫度

· 5允許彎曲半徑

· 6用途

· 7常用規格型號

· 8選擇技巧

VV電纜全稱

銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜，電力電纜中重要的一員，兩個字母V代表了絕緣和護套的材料都是聚氯乙烯；

1產品結構

編輯

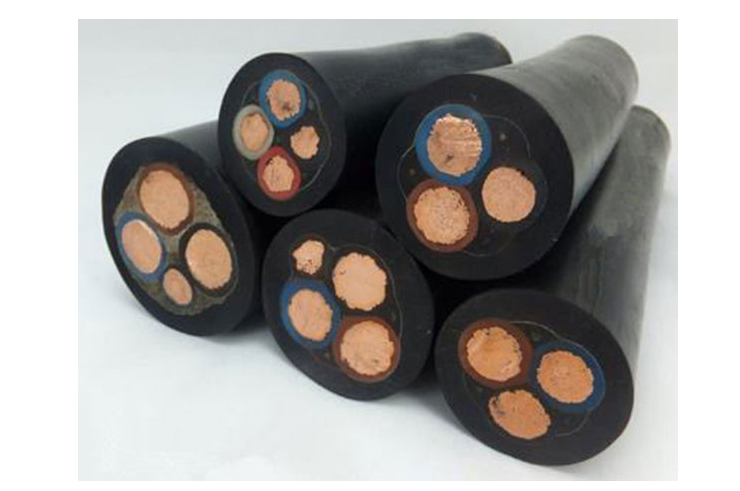

由內而外的組成部分分別為導體、絕緣層、填充層、（鋼帶層）、護套層?，F(xiàn)如今市面上最常用的導體材料當然就是銅導體了；絕緣層和外護套材料都是聚氯乙烯，即PVC塑料；填充層一般為一些較為柔軟的尼龍材料，為了防止電纜內部導體之間的相互直接接觸擠壓；鋼帶鎧裝的VV電纜為VV22電纜，鋼帶鎧裝的作用是抗壓，可用于地埋。

2執行標準

編輯

GB/T 12706.1-2008；

3額定電壓

編輯

一般為0.6/1KV，或35kv以下；

4工作溫度

編輯

長期工作溫度不超過70℃，敷設溫度不低于0℃；短路時（最長持續時間不超過5s）電纜導體的允許溫度為160℃；

5允許彎曲半徑

編輯

不小于電纜外徑10倍；

6用途

編輯

一般用作電力傳輸樞紐，常埋設于土壤中或敷設于室內，溝道，隧道中，線間絕緣距離小，不用桿塔，占地少，基本不占地面上空間。

7VV電纜的常用規格型號

編輯

芯數包括2芯、3芯、4芯、5芯、3+1、3+2、4+1；

截面包括從1.5 mm2——240mm2，如VV3*95+1*50電纜代表了3股95平方的線芯加上1股50平方的線芯組成的電纜，其他同義。

8VV電纜選擇技巧

編輯

VV電纜截面校驗

　　(1)按電壓選擇VV電纜：按照上述的一般原則中的條進行選擇。

　　(2)按經濟電流密度選擇VV電纜截面：計算方法與導線截面的計算方法一樣。

　　(3)按照線路長期負載電流校驗VV電纜截面Iux≥Izmax

　　式中：Iux——VV電纜的允許負載電流(A)；

　　Izmax——VV電纜中長期通過的負載電流(A)。

VV電纜選擇一般原則

　　VV電纜的額定電壓等于或大于所在網絡的額定電壓，VV電纜的工作電壓不得超過其額定電壓的15%。除在要移動或振動劇烈的場所采用銅心VV電纜外，一般情況下采用鋁心VV電纜。敷設在VV電纜構筑物內的VV電纜宜采用裸鎧裝VV電纜或鋁包裸塑料護套VV電纜。直埋VV電纜采用帶護層的鎧裝VV電纜或鋁包裸塑料護套VV電纜。移動機械選用重型橡套VV電纜。有腐蝕性的土壤一般不采用直埋，否則應采用特殊的防腐層VV電纜。在有腐蝕性介質的場所，應采相應的VV電纜護套。垂直或高差較大處敷設VV電纜，應采用不滴流VV電纜。環境溫度超過40℃時不宜采用橡皮絕緣VV電纜。

　　我們在平時的工作中最長用的就是這種選擇方法，通常是先求出線路的工作電流，再按照線路的工作電流不應該大于VV電纜的允許載流量。^[1]
