定做鋼制拖鏈，青島生產廠家
[鋼制拖鏈
鋼制拖鏈定做廠家
鋼制拖鏈青島廠家]
青島市定做鋼制拖鏈廠家
[鋼制拖鏈 鋼制拖鏈定做廠家 鋼制拖鏈青島廠家]
郵箱：
手機：
- 品牌： 定做
- 型號： 定做
- 吸盤類型： 定做
- 吸盤形狀： 定做
- 是否庫存： 是
- 中心高： 定做
- 材質： 鋼制
- 標準類型： 國標
- 類型： 多款供選
- 售后服務： 有售后
- 鉆套類型： 定做
- 卡盤類型： 多款供選
- 卡盤結構： 定做
- 動力類型： 機械傳動
- 卡盤直徑： 定做
- 種類： 定做
- 滑行軌跡： 定做
- 工作臺類型： 定做
- 樣品或現貨： 樣品
- 加工定制： 是
- 臺面尺寸： 1
- 電壓： 1
- 電流： 1
- 功率： 1
- 吸力： 1
- 適用機床： 皆可
- 是否批發： 是
- 中心套孔直徑： 1
- 工作臺面直徑： 1
- 主軸連接尺寸： 1
- T型槽寬度： 1
- 定位鍵寬度： 1
- 分度精度： 1
- 重復精度： 1
- 皮帶輪類型： 1
- 公稱直徑： 1
- 寬度： 1
- 直徑： 1
- 彎曲半徑： 1
- 負載能力： 1
- 負載重量： 1
- 不支撐長度： 1
- 矩形孔徑： 1
- 支撐板最大孔徑： 1
- 尺寸： 1
- 產品別名： 1
- 手柄高度： 1
- 手輪高度： 1
- 外徑： 1
- 規格： 1
- 莫氏椎度號： 1
- 大端直徑： 1
- 全長： 1
- 鉆模： 1
- 硬度： 1
- 卡盤孔徑： 1
- 夾緊尺寸范圍： 1
- 撐緊尺寸范圍： 1
- 定心精度： 1
- 型式： 多款供選
- 鑲硬質合金： 多款供選
- 精度： 1
- 尾椎大端直徑： 1
- 總長： 1
- 最大外徑： 1
- 承載量： 定做
- 接頭材料： 定做
- 滑軌寬度： 1
- 滑塊個數： 1
- 額定動載荷： 1
- 額定靜載荷： 1
- 滑軌長度： 1
- 外形尺寸： 1
- 適用范圍： 1
- 是否標準件： 是
- 產品名稱： 鋼制拖鏈
- 最大加工速度： 1
- 工作面硬度： 1
- 重量： 1
定做鋼制拖鏈，青島生產廠家
鋼制拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用?！′撝仆湘湹氖褂米钤缙鹪从诘聡?，后來國內引用并創新結構?！?
現在的鋼制拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。
拖鏈，矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬于線纜防護產品。

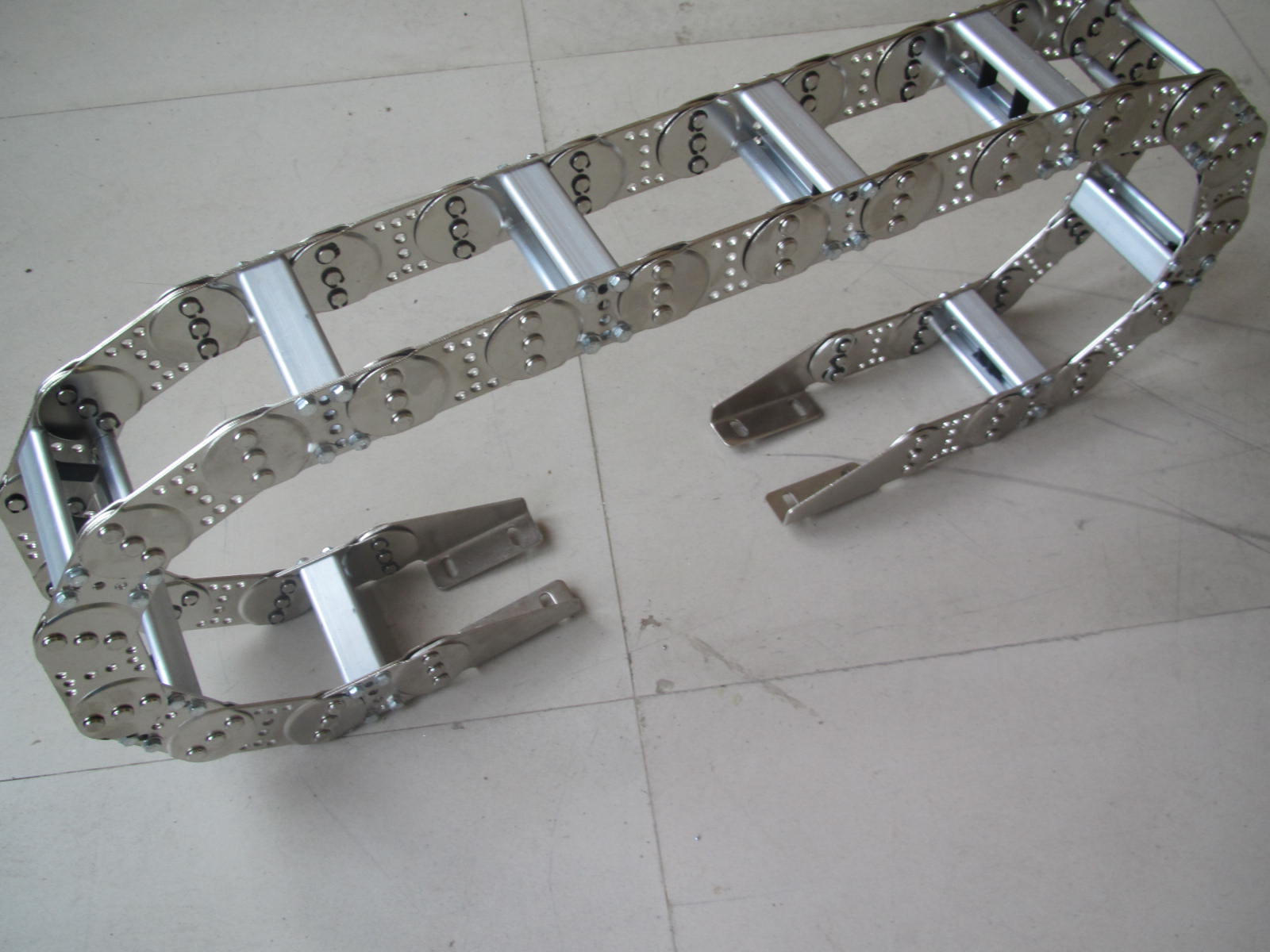

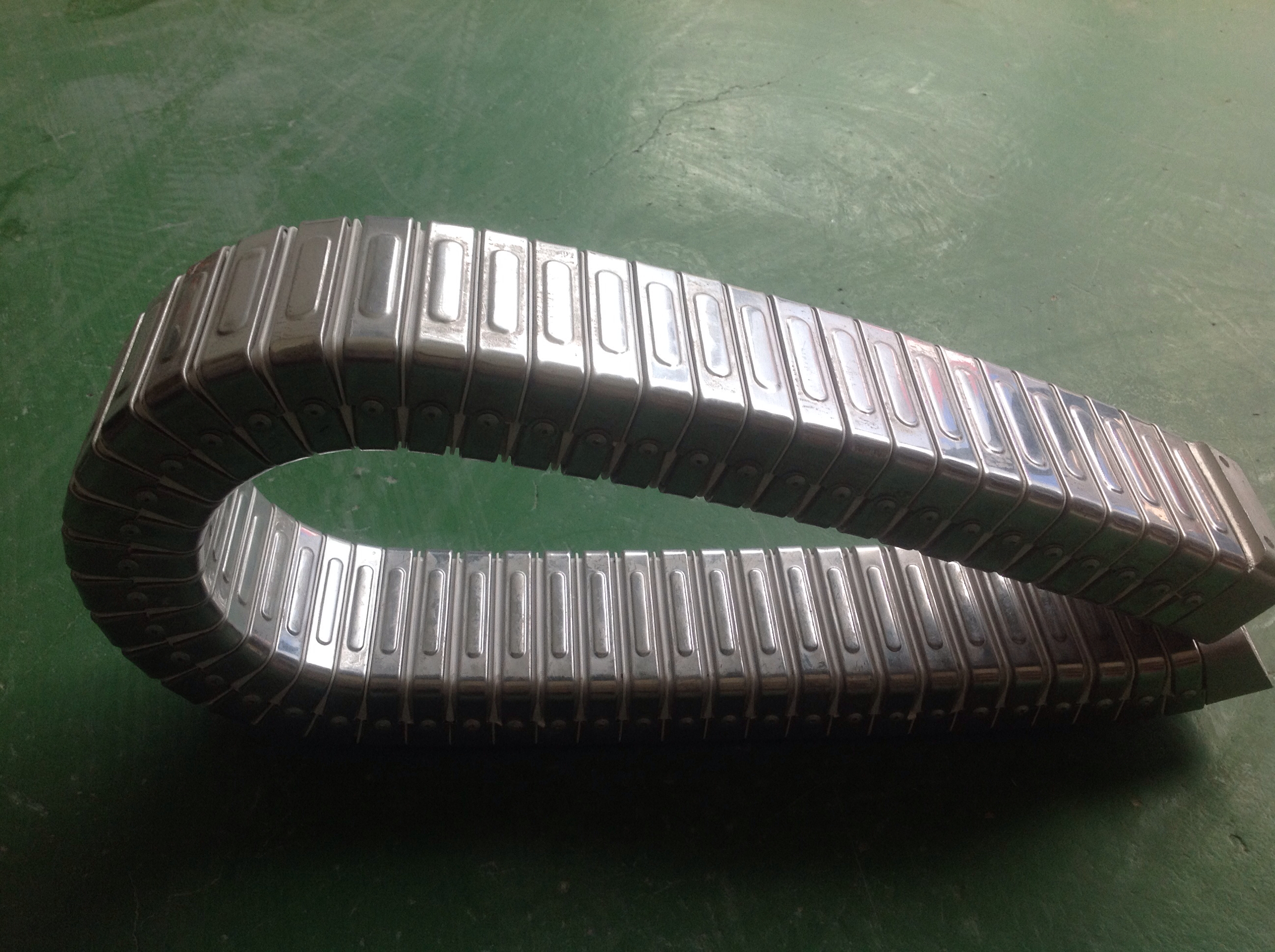

鋼制拖鏈根據使用環境和使用要求的不同分為橋式鋼制拖鏈，全封閉鋼制拖鏈，半封閉鋼制拖鏈三種。
鋼制拖鏈介紹
TL系鋼制拖鏈的主體是由鏈扳(優質鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,易拆裝，尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
1.拖鏈可適應移動速度40米/分。
2．拖鏈在移動速度時，噪聲聲壓級不大于68分貝。
3．拖鏈安全使用壽命不小于1 00萬次(往復)。
鋼制拖鏈規格
有45、65、95、125、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式
鋼制拖鏈使用中必須注意幾點：
.1.TLG和TL 型鋼制拖鏈其使用行程為 40 米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜直徑?jīng)Q定的.
3.機床做限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
定做鋼制拖鏈，青島生產廠家
選用原則
1、根據支撐板孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
2）當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
3）安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
定做鋼制拖鏈，青島生產廠家
歡迎新老客戶來電洽談
