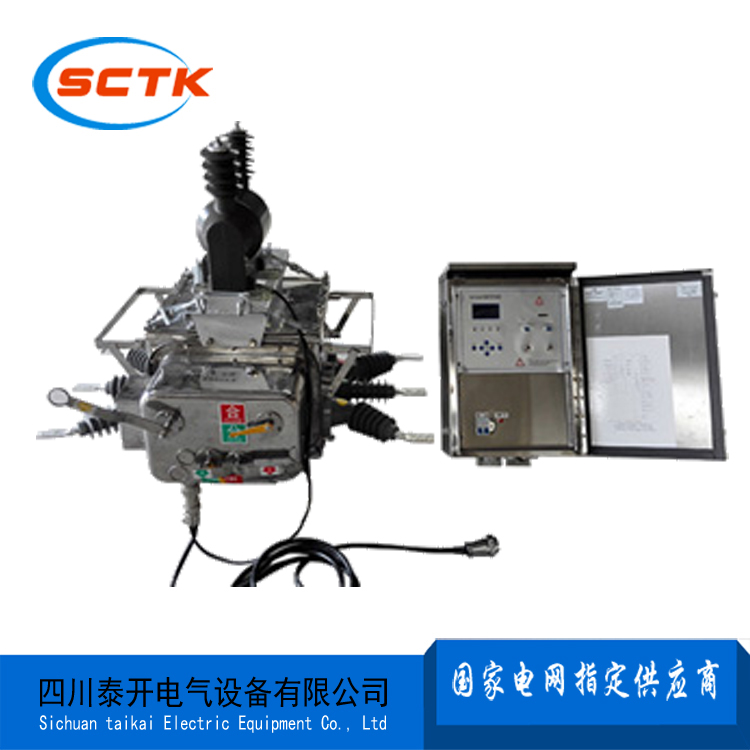

河北ZW20-12F柱上智能分界開關丨戶外10KV看門狗真空斷路器廠家參數

  ZW20-12F智能控制器看門狗高壓真空斷路器成都廠家專業提供為額定電壓12kV,三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流，適用于變電站、工礦企業及城、農網作保護和控制，特別適用于操作頻繁場所和城網自動化配電網絡。
產品符合GB1984高壓交流斷路器、GB/T11022高壓開關設備和控制設備標準的共用技術要求。

1.城農網改造的理想設備：可與控制器配套實現遙控、遙測、遙信和遙調，實現"四遙"功能；
2.操作靈活、方便：本產品為電動儲能，電動分合，同時具有手動儲能、手動分合，并能近距離操作；
3.開斷性能優越：開斷短路電流25kA達30次；
4.操作功率小、可靠性高：全新設計的小型電動彈簧機構的操作功（約30W左右）降低到水平；
5.安裝方式靈活：可采用柱上吊裝或座裝方式；
6.密封性能可靠：SF6壓力為零表壓且采用成熟的密封結構技術，密封性能可靠，不易泄露；
7.獨特的進出線方式：采用硅橡膠管，使接線端子之間絕緣距離充祫，外絕緣特性優良；

1．三遙功能
遙 測：實時測量線路的相間保護電流、單相電壓、裝置后備電池電壓、零序保護電流等參數。
遙 信：監視開關兩側的供電狀態，準確檢測線路故障及異常運行信息，以及開關的變位信息、儲能狀態，并及時上傳，實現對配網的故障診斷。
遙 控：可通過自動化配網系統或后臺監控系統控制開關分合，實現故障隔離以及非故障段自動恢復供電的功能。
2．保護功能
多次重合閘時間獨立設定，單側/兩側同步控制，單側/兩側欠壓、過壓保護及告警，多時段過負荷保護及告警，采集計量信號實現欲付費功能。
3．實現帶SOG功能（過流脈沖跳閘）
此功能主要是負荷開關的故障電流大于開關的分?jǐn)嗄芰Χ紤]的；
1）當用戶界內發生單相接地故障達到零序電流保護整定值時，零序電流保護在整定時間滿足后正確動作，作用于分界開關跳閘，隔離故障；當用戶界外系統側發生單相接地故障時，零序電流保護不動作；
2）用戶界內發生相間短路故障，相間過流保護啟動并記憶；當控制器檢測到過流分界負荷開關的電流大于整定值，先閉鎖跳閘出口，然后繼續監測系統側電壓值小于整定值和無相間故障電流時，立即解除跳閘閉鎖，對分界負荷開關進行跳閘，實現SOG速隔，從而故障區域段被隔離。
4．通信功能
通訊方式：GSM、GPRS（聯通、移動）、光纖/EPON、GPON光貓（電信），常規RS232/RS485(調度、后臺監控系統)、CAN等通訊接口；
通訊協議：國家標準協議：101（103）、104、CDT、MODEBUS等；
通訊速率：通訊速率300BPS---9600BPS可獨立選擇設定；
