混凝土路面桁架刻紋機

桁架混凝土路面刻紋機懸架式大型刨紋機懸軌式大型刻紋機生產廠家

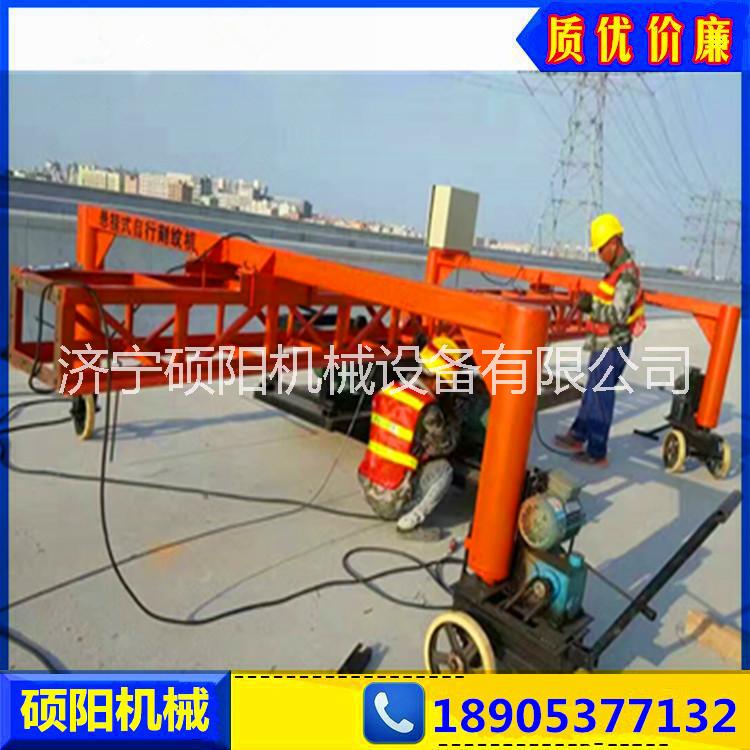

懸軌式路面刻紋機

 結構示意圖（1）

1、工作小車驅動輪組 2、鏈條 3、減速器 4、變速帶輪  5、行走電機

6、V型帶 7、冷卻水管 8、擺動支承 9、懸掛輪 10、工作臺板 11、掛線繩 12、牽引鋼絲繩 13、提升鋼絲繩 14、抬刀杠桿 15、定位器 16、桁架 17、行走支腿 18、導輒 19、螺旋扣 20、行程開關 21、改向輪

 結構示意圖（2）

22、工作小車 23、定位銷 24、油杯 25、V型帶 26、電器箱 27、吊環

28、導軌左右調整螺栓 29、導軌上下調整螺栓 30、刻紋電機 31、

32、隔板 33、噴水管 34、軸承座 35、仿形深度調節輪

請您給予我信任！我們誠實做人，誠信經營！請信任！

懸軌式路面刻紋機

二、技術參數：

工作長度：A型4.5m；B型8.5m；C型12m

刻紋速度：Ⅰ檔2.2m/min；Ⅱ檔1.8m/min；Ⅲ檔1.4m/min

刻紋電機：功率7.5KW×2；電壓380V；型號Y132-S2-2-B3

行走電機：功率0.55KW；電壓380V；型號Y90S-6-B3

供水電機：潛水泵

三、結構及工作原理：
