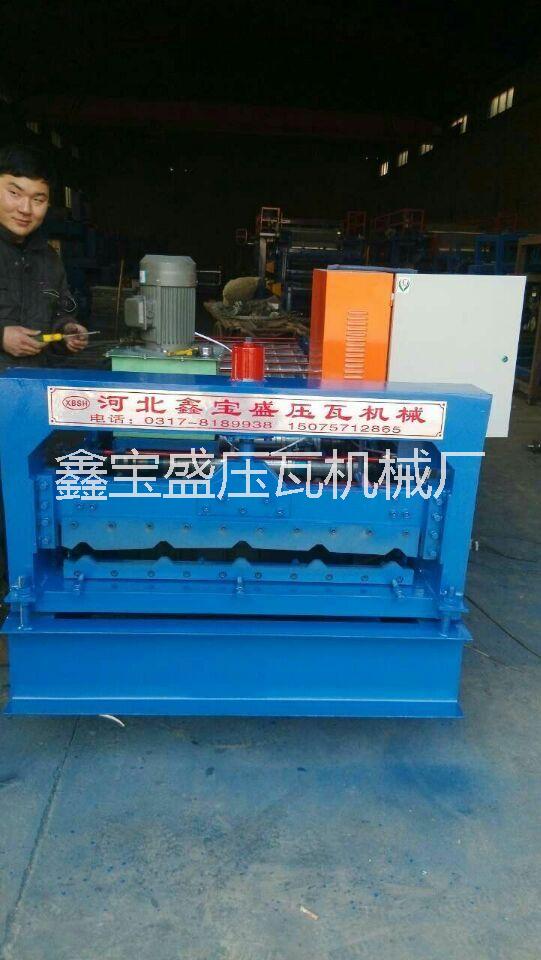

鑫寶盛廠家直銷全自動840型彩鋼板壓型設備

 840型壓瓦機主要由左、右機體、底部連桿、頂部機箱蓋、滑動座、六方轉輪、皮帶輪、齒輪機構、槽輪機構、凸輪機構、潤滑泵、油路系統、電控部分等組成。設備應經常擦拭，保持清潔，不許有泥污積水。

    840型壓瓦機設備上模沖壓工序：由電動機經過皮帶輪，帶動輸入軸，經小齒輪，大齒輪，帶動上軸，通過一套凸輪機構帶動裝有上模的滑動座上下運動，實現壓瓦。

    840型壓瓦機可根據生產需要生產各種不同外觀的屋面板，且成品率高。

全自動840型壓瓦機技術參數

設備長度：長5.6m 寬1.35m 高1.25m

大架：300H鋼

主電機功率：3千瓦

油泵電機功率：3千瓦

壓型軸徑：材質45號，軸徑70mm

壓型輪：由普碳經高溫鍛打而成，表面采用鍍硬鉻處理

剪切刀：采用絡12材質，經高溫淬火后磨制而成

鋼板厚度：12mm

壓輥數量：22軸11道

自動控制系統：PLC電腦控制

自動顯示系統：文本顯示器

計數系統：旋轉式編碼器

液壓油缸：80*100 mm

壓板厚度：0.2—0.6 mm

壓板寬度：1000 mm

傳動方式：鏈輪鏈條傳動 6分鏈條

減速系統：針輪擺線減速機
