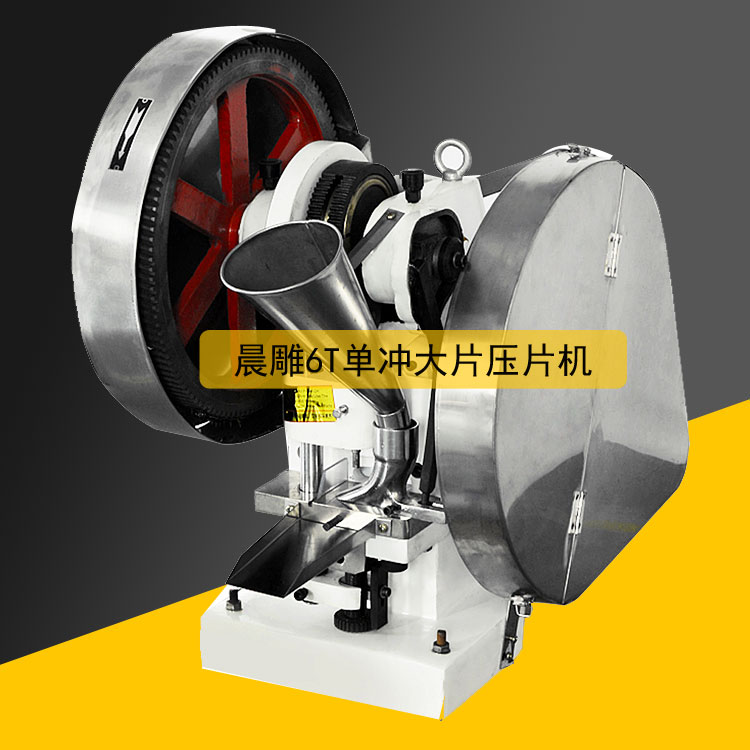

TDP-6T小型單沖壓片機 全自動制藥-泡騰片壓片機

技術參數：

壓片過程：

1、上沖上升，下沖下降；

2、飼料靴轉移至模圈上，將靴內顆粒充滿模孔；

3、飼料靴轉移離開模圍，同時上沖下降，把顆粒壓成片劑；

4、上下沖相繼上升，下沖把片劑從?？字许敵?，至片劑下邊與模圈上面齊平；

5、飼料靴轉移至模圈上面把片劑推下沖模臺落入接受器，同時下沖又下降.?？變?nèi)又充滿了顆粒;如是反復進行壓片出片。片劑的重量和硬度（即受壓大?。┛山枵{(diào)節器調整之。下沖降得愈低，?？兹萘吭黾釉酱螅山枰栽黾悠瑒┑闹亓?；反之降得法少，則片劑愈薄愈輕.但在任何情況下必須使用出片調節器，使下沖上升至高時，共上頂必須與模困臺齊平。上沖下降得愈低，別壓力愈大，因而片劑亦愈硬;反之降得愈高則壓力愈小，片劑則愈松。

1 、壓片機的安裝與調整

（1） 壓片機安裝在牢固的木制工作臺上（也可安裝在水泥臺上）用三副M12地腳螺釘固定。工作臺面至地面的高度約600毫米左右（以手搖，操作方便為度）。

為了拆卸修理方便，在木制工作臺上對應下沖芯桿的位置處還應有一個直徑約35毫米的孔。

（2） 接通電機電源前應將電動機接好地線，以全。先卸下三角皮帶，接通電機電源，開動電機觀察電機旋轉方向是否正確（電機軸的旋轉方向應與防護罩或手輪上的箭頭方向相反）。若旋轉方向不對，則另行接線。然后再把三角皮帶裝好。

2、 壓片機模具的安裝與調整

（1）沖模的安裝

A、安裝下沖

旋沖固定螺釘，轉動手輪使下沖芯桿升到位置，把下沖桿插入下沖芯桿的孔中（注意使下沖桿的缺口斜面對準下沖緊固螺釘，并要插到底）最后旋緊下沖固定螺釘。

B、安裝上沖

旋松上沖緊固螺母，把上沖桿插入上沖芯桿的孔中，要插到底，用扳手卡住上沖芯桿下部的六方、旋緊上沖緊固螺母。

C、安裝中模

旋松中模固定螺釘，把中模拿平放入中模臺板的孔中（同時使下沖進入中模的孔中），按到底，然后旋緊中模固定螺釘。放中模時須注意把中模拿平，以免歪斜放入時卡住，損壞孔壁。

D、用手轉動手輪、使上沖緩慢下降進入中?？字?，觀察有無碰撞或磨擦現象，若發生碰撞或摩擦，則松開中模臺板固定螺釘（兩只），調整中模臺板固定的位置，使上沖進入中?？字校傩o中模臺板固定螺釘，如此調整直到上沖頭進入中模時無碰撞或摩擦方為安裝合格。

（2）出片的調整

轉動手輪使下沖升到位置，觀察下沖口面是否與中模平面相齊（或高或低都將影響出片）。若不齊，則旋松蝶形螺絲，松開齒輪壓板轉動上調節齒輪，使下沖口面與中模平面相齊，然后仍將壓板按上，旋緊蝶形螺絲。

至此，用手搖動手輪，空車運轉十余轉，若機器運轉正常，則可加料試壓。進行下一步調整。

（3） 充填深度的調整（即藥片重量的調整）

旋松蝶形螺絲，松開齒輪壓板，轉動下調節齒輪，向左轉使下沖芯桿上升，則充填深度減少（藥片重量減輕）。反之，向右轉則充填量增大。調好后仍將齒輪壓板按上，旋緊蝶形螺絲。

（4）壓力的調整（即藥片硬度的調整）

旋松連桿鎖緊螺母、轉動上沖芯桿，向左轉使上沖芯桿向下移動，則壓力加大，壓出的藥片硬度增加；反之，向右轉則壓力減小，藥片硬度降低。調好后用扳手卡住上沖芯桿下部的六方，仍將連桿鎖緊螺母旋緊。

至此，沖模的調整基本完成，再啟動電機試壓十余片，檢查片重、硬度和表面光潔度等質量，如合格，即可投料生產。在生產過程中，仍須隨時檢查藥片重量，及時調整。

★拆卸

1、 壓片機沖模的拆卸

（1）旋松上沖緊固螺母，即可將上沖桿拔出，苦配合較緊，可用手鉗夾住上沖桿將其拔出，但要注意不可損傷沖頭棱刃。

（2）拆卸中模

旋松中模固定螺釘，旋下下沖固定螺釘，旋松蝶形螺絲，松開齒輪壓板。轉動調節齒輪，使下沖芯桿上升約十毫米，輕輕轉動手輪，使下沖芯桿將中模頂出一部分，用手將中模取出，若中模在孔中配合緊密，不可用力轉動手輪硬頂，以免損壞機件。這時須拆下中模臺板再取出中模。

（3）拆卸下沖

先旋下下沖固定螺釘，再轉動手輪使下沖升至位置，即可用手拔出下沖桿。若配合緊密，可用手鉗夾出（注意不要損傷沖頭棱刃）。

（4）沖模拆卸后尚需轉動調節齒輪，使下沖芯桿退下約10毫米，轉動手輪例下沖芯桿升至位置時，其不高于中模臺板的底面即可（這一步要注意，以防使用時發生下沖芯桿與中模頂撞）。后仍將下沖固定螺釘旋上。

2 、壓片機主要機件的拆卸與安裝

（1）中模臺板

拆卸：抽出擋板，取下料斗，旋出加料器緊定螺釘，旋下加料器固定螺柱和彈簧，取下加料器，旋下中模臺板固定螺釘及彈簧墊圈，即可取下中模臺板。安裝：參考上述相反順序進行。在旋上加料器緊固螺釘時，須注意對正，以免損壞加料器的絲孔。

（2） 上沖芯桿

拆卸：旋松連桿鎖緊螺母，轉動上沖芯桿使其與連桿脫離，轉動手輪使偏心輪殼升至位置，轉動偏心輪殼使連桿擺至前上方，即可將上沖芯桿從模架孔的上方抽出。安裝：參考上述相反順序進行。

（3） 下沖芯桿

拆卸：旋下下沖固定螺定，蝶形螺絲及齒輪壓板，轉動調節齒輪，使下沖芯桿下降并從機身底孔下取出。安裝：參考上述相反順序進行。

（4）連桿

拆卸：先拆下上沖芯桿，再取下連桿銷上的鋼絲擋圈，取出連桿銷，即可取下連桿。安裝：參考上述相反順序進行。

（5） 大皮帶輪、小齒輪及過橋軸

拆卸：拆下三角皮帶，旋下過橋軸右端螺母及墊圈（在機身里面），用手拿牢大皮帶輪即可連同小齒輪和過橋軸一起抽出來，然后可再將過橋軸從輪孔中抽出。（大皮帶輪與小齒輪及軸套三者壓為一體，一般不需要拆開）。

安裝：參考上述相反順序進行。

（6） 主軸

拆卸：拆卸主軸應兩人進行。首先拆下大皮帶輪，再旋下螺母取下杠桿、杠桿軸及充填滾輪（必要時再拆下手輪及充填凸輪），卸下防護罩，旋下螺釘及墊圈，用木錘敲打大齒輪內側的非工作面（不可重打）將其拆下（注意勿使提升滾輪丟失），再用木錘或銅棒敲打軸端（注意不要損傷軸端螺孔），同時拿牢軸的另一端并扶住偏心輪殼，慢慢將主軸拆下。

安裝：參考上述相反順序進行。
