一、系統概述

車輛是主要的交通工具，也是運輸量最龐大的交通工具。

在公共交通行業，每天穿梭往來的公交車?yán)锝?jīng)常發生一些令人不愉快的事情：如之徒搶劫、盜竊；司乘服務人員態度惡劣、盜取票款等等，這些事情會給人民和國家造成極大的財產和精神損失。在通常情況下由于難以取證或證據不足，對于公車上的搶劫、盜竊嫌疑犯經常是抓了放、放了抓，無法有效保障廣大人民的合法權益。

在物流行業，隨著經濟的快速發展，國內物流貨車的保有量是越來越大，車輛的安全和監管成為了車輛擁有者非常關心的問題，特別是大型貨車、大型工程機械車等行駛單位里程成本較大的運輸機械。

例如某項目，客戶車輛從北京朝陽區到廣東深圳往返費用在2.7—3.2萬之間，每月往返2.5-3趟，在安裝3G視頻監控后，每輛車每月運行3-3.5趟，單次往返費用下降至2.4—2.8萬，節約費用的途徑如下：

1、在油箱里側安裝一只3.6MM鏡頭的攝像機，監視加油機的顯示數據，用于核對報銷票據的真?zhèn)?，解決了虛開的問題，同時視頻的實時監控，也解決了偷油問題；

2、前后各安裝一只攝像機，用于監視前后路況和臨近車輛的行駛情況，既可以印證駕駛員 “堵車”的謊言，又可以在事故發生時，分清事故的責任；

3、在國道上緩慢的爬行，費油費時，駕駛員可以用買到的高速過路費賺取不菲的過路費，通過前后的攝像機，了解決了高速慢行的問題；

4、由于實施了全方位的視頻監控，再也不會經常出現 “老板，輪胎該換了！”情形了；

5、在車頭位置向后安裝一只攝像機，監視車廂的貨物變化，的杜絕了私自配貨問題?？梢杂矛F(xiàn)在的30輛車解決以前40輛車的運輸量，單次運費降低10—15%，減去駕駛員的工資上漲成本（出現過罷工現象），綜合統計，每輛車的盈利水平提升了25%。

在傳統的車載移動監控中，由于受限于網絡條件，往往只是把車輛的視頻進行錄像保存，部分廠家嘗試圖片、視頻的即時網傳，但效果并不理想，無法真正發揮視頻監控的作用。隨著3G網絡的不斷普及，在3G網絡環境下，網絡帶寬成倍增加，可以滿足高幀率、較高圖像質量的視頻數據傳輸需求，支持在任意地點上傳圖像與接受遠方圖像，使過去無法實現的技術難題，在3G無線傳輸技術的提升下得以解決，原有單車以錄像為主的車載視頻監控解決方案漸漸向系統化、網絡化、平臺化方向發展。

針對上述問題，可通過部署智能無線公交監控系統加以解決。該系統通過的視頻監控技術和無線網絡技術將車輛運行過程中的視頻文件傳至系統中心的后臺視頻存儲服務器進行保存，并作為事后取證的依據。公交車電子監控系統不但是城市智能交通系統的重要組成，也是城市治安監控系統重要的補充。

隨著3G無線網絡技術、數字視頻壓縮技術的發展，利用3G無線網絡(3G無線網絡分為TD-SCDMA、WCDMA、CDMA2000)傳輸視頻成為一種非常便利的行業應用。從運營監管的角度上來說，移動車載視頻監控已經發展成為監控領域的重要組成部分，為眾多行業用戶的綜合信息及應用提供了堅實的基礎。同時，在國內移動增值業務多元發展的大環境下，監控本身也向著移動化、智能化方向發展。車載監控產品就是移動監控業務的車載應用。

在車輛內安裝一套3G網絡視頻服務器DVS（車載視屏DVR)，在監控中心客戶端登陸到Internet就能實時查看到車輛的行駛情況、車內的情況，同時司機也可通過接在車載硬盤錄像機視頻輸出口的監視器實時查看到內的情況。

3G無線車載視頻監控系統可實現本地和遠端錄像存儲、圖像抓拍、遠端本地視頻瀏覽、車輛GPS/北斗定位、遠程控制等功能，滿足了客戶遠程視頻實時查看、遠程應急指揮的需求和現場情況記載等要求。

　　1、無線網絡接入不受距離限制

基于3G網絡的車視頻監控解決方案填充了車輛不能聯網視頻監控的空白，完善了公司對車輛的管理。監控車輛和監控中心不受距離限制，只要車輛行駛的區域有信號覆蓋就能實現視頻的實時傳輸。公司中心對車輛的運行情況通過電視墻實時監控，保障客運安全;對發生意外情況的現場了解更為直接和及時，處理更加迅速。

　　2、GPS/北斗功能

3G/4G車載硬盤錄像機支持GPS/北斗功能，實時查看車輛行駛路線和車輛行駛位置，也可對車輛行駛錄像進行記錄和查詢，對車輛的管理調度起到更好的作用。

　　3、兼容性廣

該解決方案符合的公共安全行業標準，系統可以接入車輛上已建立的非標準視頻監控，報警系統和不同廠家的DVR、編碼器、報警探頭等設備，這樣就可以減少車輛視頻監控的重復建設，節省客戶的財政開支。該方案采用VSIP監控系統可以實現對不同報警系統，通信系統和視頻監控系統之間的互聯、互通和互控，滿足城市車輛的視頻監控的要求。

　　4、良好的系統擴展性

該解決方案中運營平臺采用分布式結構，模塊化設計。核心服務器具有大容量的存儲和處理能力，支持同類服務器的集聯，便于系統的平滑升級，同時服務器各個模塊之間互相獨立，根據用戶的容量的變化，可以任意的增加組合各功能模塊進行平臺的業務擴展。

二、系統組成

系統由三大部分組成：車載圖像采集系統、系統管理平臺、遠程客戶端（PC/手機）。

1.     系統拓?fù)鋱D

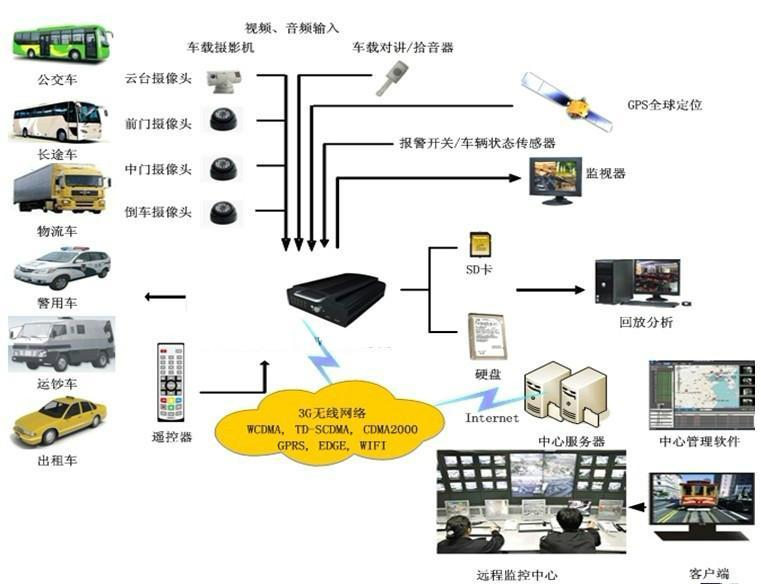

                      系統拓?fù)鋱D

2.   系統示意圖

A.   前端圖像采集子系統

3G車載遠程視頻監控系統系統安裝在車輛上，主要功能為車輛運行監控、錄像及無線數據傳輸。本方案在車輛上安裝2～4個遠紅外彩色攝像機，并分別安裝在駕駛室及車尾，即使在沒有任何光照的夜晚，也能保證看清現場情況。

  由于車輛處于移動狀態，且溫度、濕度變化很大，灰塵很多，工作環境惡劣，因此對數字錄像機的要求更高。本方案采用的車載網絡視頻服務器采用嵌入式操作系統，具有系統穩定，擴展功能強大等特點。機箱專業防震結構設計，TF卡或固態硬盤存儲；車速、行車路線、行車狀態等與實時圖像同步記錄功能；超速報警功能，可以記錄車速、轉向、剎車停車時間等相關行車信息。錄像資料采用H.264壓縮方式存儲，具有圖像清晰，占用空間小，網絡傳輸帶寬占用小等諸多特點。

  另外汽車用電設備比較多，電壓變化幅度比較大，電磁干擾也比較強，這款車載網絡視頻服務器具有寬輸入電壓范圍的電源。其輸入電壓在DC7V-30V的范圍內，輸出電壓可保持不變，通過這個電源給監視器和攝像頭供電，可使主機圖像在汽車待機狀態和行駛中都能保持清楚穩定，這樣即可提高監視器和攝像頭使用壽命又可得到始終穩定的圖像。

3.3G視屏部標北斗一體機（主機介紹）

4G視頻部標北斗一體機

主機主要特征參數

前端攝像機

前端攝像機主要負責采集車內外的視頻信息，為了保證車輛及人員的安全，要求攝像機的覆蓋范圍要到達95%以上，保證車內外無死角。前端攝像機采用2.8mm或6mm鏡頭彩轉黑紅外夜視高清晰CCD攝像機，攝像機分辨率在480線以上，照度黑白0lux，彩色0.3lux；攝像機通過4G車載視頻定位終端主機取電。

由于各種車輛的車型大小、車內外的構造等都差別很大，因此選用攝像機的數量和安裝的位置方式就必須充分考慮車輛的實際情況進行設計。

這里以貨運車為例，作簡單的說明。一輛普通的貨運車最少需要安裝4個攝像頭，對車內的各個位置進行監控：

1)   1號攝像頭

前方路況攝像頭 —— 安裝于駕駛座前方的車內頂板，鏡頭對著前方路面，拍攝正前方路況、行車標志信息、紅綠燈等，可記錄車輛行駛狀況、前方車輛的行駛狀況。

2)   2號攝像頭

駕駛室攝像頭 —— 位于在貨運汽車駕駛室內，用于拍攝駕駛員安全駕駛情況及聲音錄制，有利于提高駕駛員的交通規則意識，保障行車安全、辨別事故責任。

3)   3號攝像頭

油箱攝像頭 —— 安裝在車廂底板下油箱里側，鏡頭朝向車廂外側，主要拍攝油箱蓋得狀態和加油機的顯示數據

4)   4車廂攝像頭 —— 位于貨車車廂后側頂部的車外頂板，鏡頭方向向后，可基本拍攝到車后箱裝卸貨情況及車后道路情況。

前端拾音器、音箱

系統前端布置用于聲音采集的設備拾音器，可用于對車內的聲音進行實時的采集和對話，對講發起為數字視音頻編碼

前端采集到的模擬視音頻信號接入數字3G視頻車載定位終端主機進行數字化壓縮處理。首先將模擬視音頻進行數字編碼，再進行壓縮處理，處理后的數據根據需求進行存儲和無線網絡上傳GPS/北斗定位模塊

車載終端設備可將接收到的衛星定位系統GPS/北斗的定位信息通過無線網絡傳輸系統定時發送至管理中心，管理人員在監控中心可獲取車輛的行駛軌跡、速度和方向等信息.。

緊急報警按鈕（可選）

車輛上可以安裝緊急報警按鈕，在車輛發生緊急事件時，可以由司乘人員觸發報警按鈕，向管理中心報警，有管理中心迅速作出反應。

液晶顯示屏（可選）

系統在駕駛室布置一臺7英寸彩色液晶顯示屏，用于駕駛員觀察車內情況。顯示屏采用逐行掃描方式，分辨率為800×600。駕駛員提供遙控器切換顯示車內外情況，可選擇單路畫面，也可瀏覽四分割畫面；管理員可通過遙控器實現基本功能外的相關功能如：資料查詢、系統升級、數據資料下載等功能。

液晶顯示屏由3G車載視頻定位終端主機供電。

除了本車監控和錄像外，配合使用3G無線數字傳送模塊，本系統還能將車上的音視頻相關行車信息通過3G模塊實時傳輸?shù)奖O(jiān)控中心，實現車輛的遠程音視頻監控。
