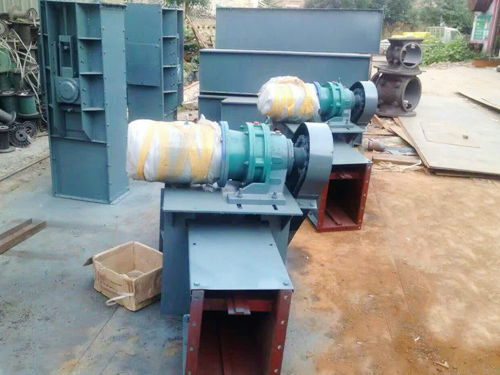

埋刮板輸送機的*性設計特點

FU型鏈式輸送機工作原理

輸送原理：散料具有內摩擦和側壓力的特性，它在機槽內受到輸送鏈在其運行方向的拉力，使其內部壓力增加，顆粒之間的內摩擦力增大。在水平輸送，這種內摩擦力保證了料層之間的穩定狀態，形成了連續的整體流動。當料層間的內摩擦力大于物料與槽壁間的外摩擦力時，物料就隨著輸送鏈一起向前動。當料層高度與機槽寬度的比值滿足一定條件時，可形成穩定的物料流。的輸送原理，精良的設計和制造工藝為本系列產品的優良性能提供了可靠保證。FU型鏈式輸送機主要由頭節，中間節，選配節，尾節和輸送鏈，進出口料，驅裝等組成。驅裝分左裝和右裝兩種，驅裝型號根據輸送量和輸送長度選配。進料口分三種形式：上進料口，側進料口，兩側進料口，出料口為頭部出料口，也可以中間底層出料和中間側面出料。驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。傾斜30～50輸送時，輸送量將減少，其實際輸送量乘以折扣系數0.95。輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系特殊訂貨。

FU型鏈式輸送機是一種用于水平程度（或傾斜≤15°）輸送粉狀、粒狀、小塊狀物料的新產物，在技能上處于國內進步前輩程度。本產物設計合理，構造新奇，運用壽命長，其運用功能分明優于螺旋保送機、埋刮板保送機及其它保送設備，是一種較幻想的新型保送設備。產物深受廣闊用戶歡送，已普遍用于建材、化工、礦山、冶金、電力、糧油加工、機械、交通、口岸和運輸行業。

FU型鏈式輸送機應用散料具有內摩擦和側壓力的特征，包管了料層之間的不變形態，在保送鏈效果下構成了延續的全體活動。鏈式輸送機首要由頭節、中心節、選配節、尾節、和保送鏈、進也料口、驅裝等構成，驅裝分左裝和右裝兩種，驅裝型號依據保送量和保送長度選配，進科口分三種型式：長進料口、側進料口、兩側進料口，出料口為頭部出料口，也可以中心底層出料和中心旁邊面出料，供用戶選用。

特點：

一、輸送量大，允許在小容量空間內輸送大量物料，輸送能力15～500m3/h。

二、輸送能耗低，借助物料的內摩擦力，與螺旋輸送機相比節電40%～60%。

三、密封和安全，全密封的機殼使粉塵無縫可鉆，操作安全，運行可靠。

四、使用壽命長，用合金鋼材經的熱處理加工而成的輸送鏈，其正常壽命>3年，鏈上的滾子壽命（根據不同物料） 1～3年。

五、輸送機的輸送長度長，水平輸送距離可達60米以上。

六、工藝布置靈活，可高架、地面、地坑，爬坡（ 15 ）安裝，可多點進出料。

七、使用費用低，節電且耐用，維修率極低，降低消耗，提益。
