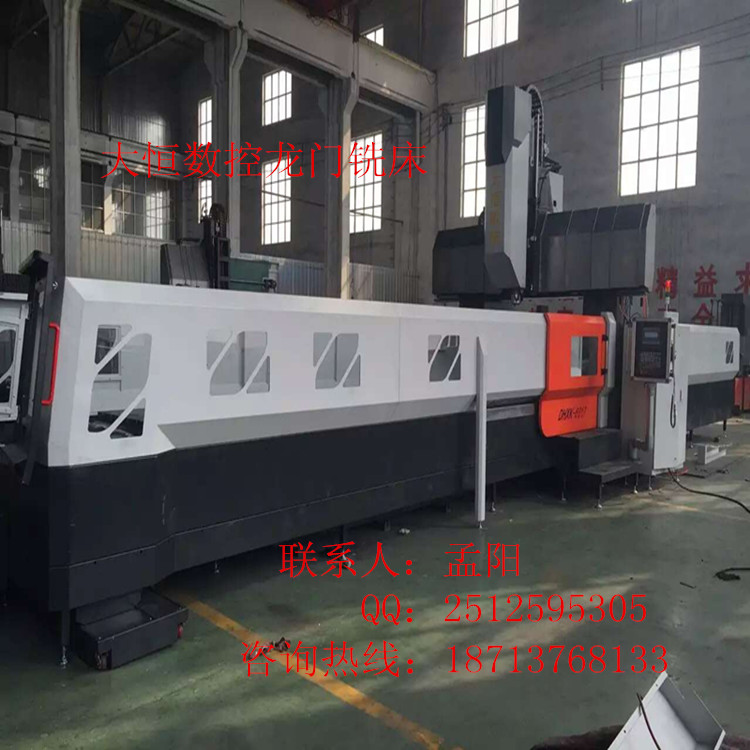

數控龍門銑床型號齊全河北大恒廠家

22 功陽直角頭 供方提供安裝

23 機床結構圖 大恒提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖

數控機床序號 項目 主要參數

1 X軸行程 mm 3000

2 Y軸行程 mm 4200

3 Z軸行程 mm 1100

4 龍門跨距 mm 2800

5 主軸端面至工作臺距離 mm 250-1350

6 工作臺面積 mm 2500*4000

7 承重 T 18

8 T型槽數量 No. 13

9 T型槽尺寸/間距 mm 22/200

10 驅動方式 直連

11 主軸轉速 rpm 6000

12 主電機功率 kW 22

13 主軸扭矩 N.m 140

14 主軸錐度及規格 ISO7:24NO50

15 拉刀方式 自動

16 主軸直徑 mm 190

17 X、Y、Z快移速度 m/min 12/8/12

18 X、Y、Z伺服電機功率 kW X軸7.5,YZ軸5.5

19 X、Y、Z伺服電機扭矩×減速比 N.m X軸36,YZ軸27

20 X、Y、Z伺服電機轉速 rpm 3000

21 X、Y、Z軸絲杠直徑 mm Φ80/Φ63/Φ50

22 進給速度 mm/min 6000

23 最小步進當量 mm 0.001

24 數控系統 新代

數控機床標準配置

序號 明細 序號 明細

1 數控系統：臺灣新代（配手輪） 8 Z軸氮?dú)馄胶庀到y(tǒng)

2 主軸同步帶傳動 9 變壓器

3 主軸氣冷系統 10 三色燈

4 自動潤滑系統

5 外冷系統（水冷） 12 導軌防護

6 軸承NSK 13 直角銑頭功陽（轉速3000轉/分鐘）

7   整機重量不低于35噸

二、機床主要結構特點：（機床框架圖）

1．Y軸：工作臺沿固定床身導軌縱向往復運動。

Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現Y軸直線運動。

導軌形式：臺灣上銀四條55型滾柱直線導軌，每條安裝4個滑塊。

2．X軸：銑頭溜板沿橫梁導軌往復運動。

X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。

導軌形式：臺灣上銀兩條55型滾柱直線導軌。

3．Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。

Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌。

  4. 銑頭：主銑頭轉速6000轉，電機扭矩140NM。

5. 大件：

機床鑄件大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。

機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。
