4設備基本組成

該試驗臺采用模塊化結構，主要包括機械臺架系統，水路系統，BSI模擬系統，測量系統和控制系統等（供應商需詳細說明所提供技術方案的設備構成，包括硬件名稱、品牌型號、數量、詳細技術參數，整套設備的工作原理）。

4.1 機械臺架系統（提供設計圖紙，標注關鍵尺寸參數）

機械臺架包含耐久與性能試驗臺架和靜態測量臺架兩個部分。

4.1.1 耐久與性能試驗臺架

主要由一個固定的龍門架、噴淋架、噴嘴等組成。噴水龍門支架和噴嘴原則采用移動可調式柔性結構。噴淋架應具備沿龍門架垂直方向上下移動功能，且采用按鈕電動控制噴淋架的上升及下降，龍門架沿垂直方向貼有高度刻度，能夠指示噴淋架的當前高度。噴淋架應具備沿龍門架橫軸方向旋轉功能，旋轉采用手動操作，配置角度指示刻度盤和鎖緊機構。

4.1.2 靜態測量臺架

試驗臺應配置一套靜態測量臺架，在臺架上能完成3.4.1-3.4.7節所述的各項靜態測量試驗，包含臺體、工裝夾具、測量器具及器具放置盒（投標方應在投標方案中描述所需工裝夾具和測量器具的名稱、數量、材質、型號和品牌等關鍵參數，并提供相關樣式圖紙）。

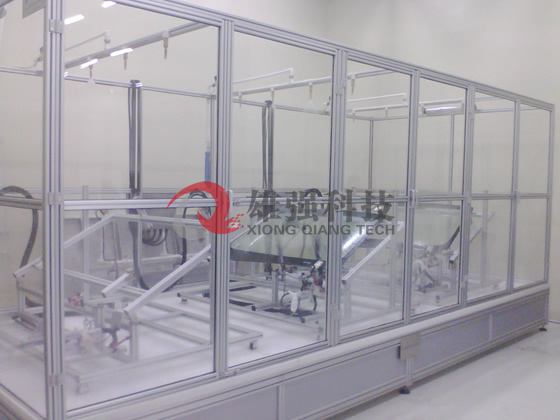

圖13 機械臺架系統示意圖

4.2 水路系統（投標供應商提供控制原理圖）

試驗臺水路系統的壓力和流量可調節和控制（手動控制和自動控制），且噴水均勻；為方便試驗員操作，配備手持遙控器，可以實現試驗員在車內，通過遙控器控制水路系統噴水/停噴、雨刮高速/低速/間歇檔控制。

4.3 電源系統

要求配置一臺試驗樣品用程控穩壓直流電源，傳感器供電的集成一體化電源和系統供電開關電源。

4.4 測量系統

測量系統由數據采集模塊、信號調理模塊及傳感器組成。傳感器系統應包含但不限于：雨刮位置傳感器、電壓傳感器、電流傳感器、壓力傳感器、流量計、角度傳感器等。

4.5 控制系統（說明控制使用編程軟件界面、控制過程）

控制操作分為遠程控制與車內遙控控制，包括控制柜、工控機、PLC、多功能數據采集卡及低壓電氣元件、軟件和遙控器等。

試驗臺主要配置清單：
