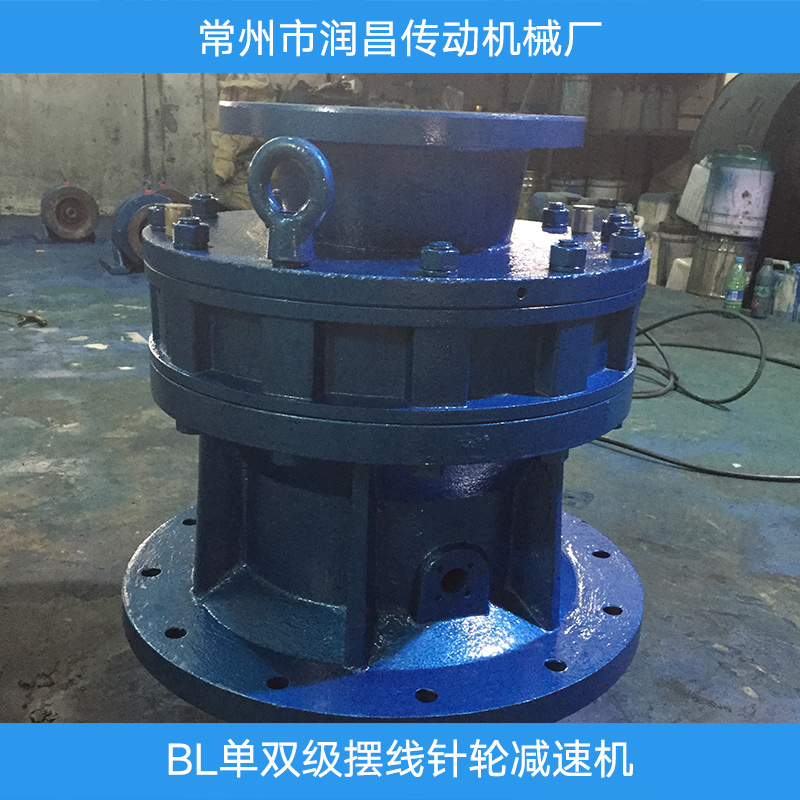

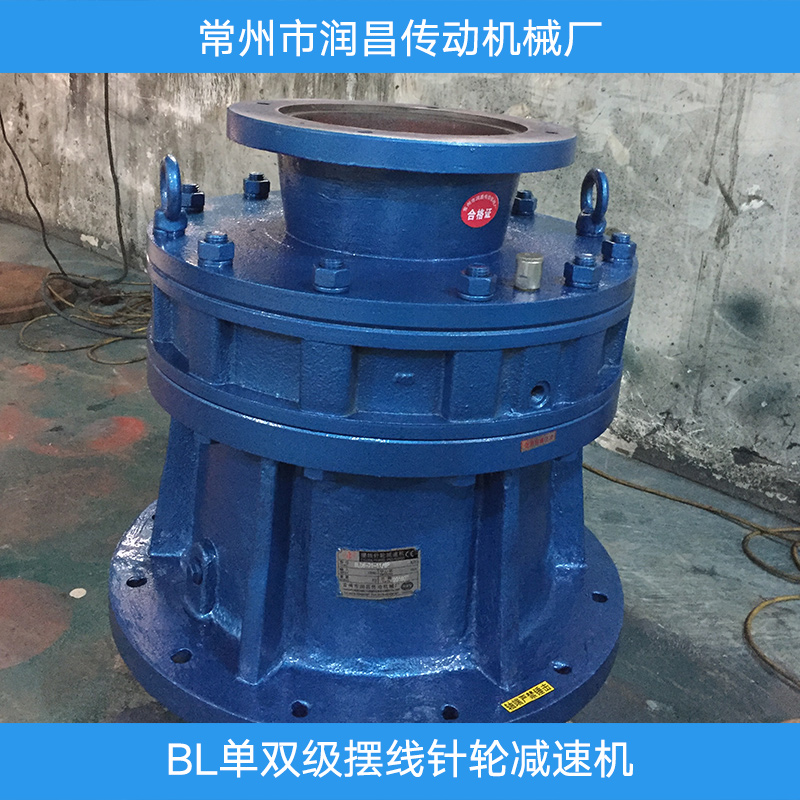

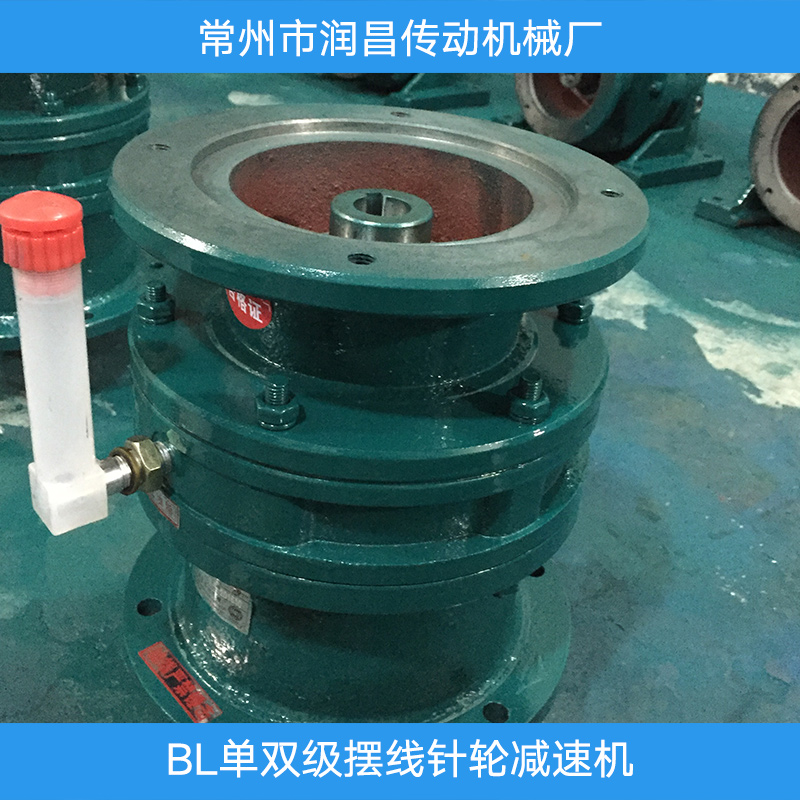

BW單雙級擺線針輪減速機 江蘇擺線減速機廠 減速機廠家

擺線針論減速機的傳動原理
   擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械，參見下圖。太陽輪（針齒輪）Zz與行星輪（擺線輪）ZB的齒數差為1，即：Zz-ZB=1。
         本廠生產的擺線針輪減速機廣泛應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。質量?jī)?yōu)良、性能可靠、規格齊全、價格合理，榮獲了機械工業部和江蘇質產品稱號。

        行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

        在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的 滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）。　　　

        當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機 構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

     擺線針論減速機的特點和主要結構

 一、高速比和率

    傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。

 二、結構緊湊體積小

   由于采用了行星傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。

 三、運轉平穩噪聲低

   擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。

 四、使用可靠、壽命長

   因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久耐用壽命長。

  設計合理，方便，容易分解安裝，最小零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。
一、擺線針輪減速機使用需知

1.本減速機適用于24小時連續工作制，并允許正反向運轉。

　　2.單級減速機的輸出軸轉向與輸入軸轉向相反，雙級減速機的輸出軸轉向與輸入軸轉向相同。

　　3.本減速機無自鎖作用。

　　4.本減速機的輸出軸不能承受軸向力。

　　5.在可能出現過載現象的使用場合，應安裝過載保護裝置。

　　6.腳板式臥裝擺線針輪減速機要安裝在沒有振動、十分堅固的水平基礎上，在必須進行傾斜安裝的使用場合，減速機軸心線的傾斜度不得大于±15°。

　　7.法蘭式立裝擺線針輪減速機在安裝時，輸出軸垂直向下。

　　8.如需要采用除腳板式臥裝和法蘭式立裝以外的其他特殊安裝形式，必須采取相應的潤滑和密封措施來保證減速機潤滑充足和防止漏油。請與我廠技術部門聯系。

   9.采用油脂潤滑的擺線針輪減速機安裝角度自由。

   10.減速機安裝時，可用墊塊進行調整，墊塊在高度方向不超過三塊，也可用楔鐵進行調整，但減速校準后必須換入平墊塊。

   11.在沖擊、振動較大或起動頻繁的使用場合，機座與基礎除用底腳螺栓進行聯接之外，還需要用定位銷（自備）進行加固。

   12.標準型擺線針輪減速機的輸入軸和輸出軸的軸伸形式為圓柱形，采用普通平鍵槽。

   13.當采用聯軸器把擺線針輪減速機與相配套的機械聯接時，推薦用彈性聯軸器。

   14.減速機與想配套機械用聯軸器聯接時，兩者軸心線的同心度不得超過聯軸器所允許的范圍。

   15.當擺線針輪減速機與齒輪、鏈輪相聯接時，必須保證兩者軸心線的平行度。

   16.當使用鏈輪來進行傳動時，不要把齒鏈放得過松，否則在起動時會產生沖擊力。

   17.當把聯軸器、齒輪、鏈輪等聯接件聯接擺線針輪減速機的輸出軸時，不得采用直接錘擊的方法，應利用軸伸端螺孔旋入螺栓，通過壓板壓入。

   18.安裝后的減速機，正式使用前必須進行試運轉。在空載運轉正常的情況下，再逐漸加載運轉。


二、潤滑

1、擺線針輪減速機的潤滑方法見表1、表2

單機擺線針輪減速機潤滑方法
2、法蘭式立裝擺線針輪減速機的潤滑油泵見下表，如有特殊要求請與本廠技術部門聯系。



擺線針輪減速機
潤滑油泵
B系列
X系列
型號
電動機



說明：防爆電動機直聯型擺線針輪減速機采用帶防爆電動機的潤滑油泵。

    3、本減速機在使用前必須注入潤滑油、出廠時的減速機為了便于裝卸和運輸，一般都不注入潤滑油。

    4、采用油脂潤滑的減速機在出廠前已注入潤滑脂。

    5、普通用途的擺線針輪減速機，在常溫下推薦使用N150極壓工業齒輪油。

    6、當擺線針輪減速機在工作條件惡劣、啟動停止頻繁和高溫或低溫場合中工作時，應與我廠技術部門聯系。

   7、當減速機采用油脂進行潤滑時，推薦使用特種潤滑—2#、二硫化鉬—2#或ZL—2鋰基潤滑脂等油脂。

  8、加注潤滑油時，油位高度壓在油標或示油器的居中位置。

  9、潤滑脂的注入量壓為減速機內臟晷積的1/3-1/2，油脂不宜加得過多．以避免產生攪拌熱。

10、潤滑油更換周期：減速機在初次運轉200小時后須進行次更換潤滑油，更換時應去殘存圬油。初次換油后，以后每天連續工作lO個小時以上的減速機，應每隔3個月更換一次潤滑油、每天工作不超過10個小時的減速機，應每隔6個月更換一次潤滑油。

11、油脂更換周期：每隔6個月更換一次。

12、己長期沒有使用的減速機(一般在12個月以上)在重新使用前，必須更換潤滑油。

13、加油時旋開減速機上部的通氣帽可加油，放油時旋開減速機下部的油螺塞可放出污油。

14、不允許注入不清潔或帶腐蝕性的潤滑油。

15、采用循環潤滑法蘭式工裝減速機，在使用前應先啟動油泵，待油泵正常工作后再啟動減速機。

三、使用條件

1、該減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。
2、輸入軸的轉速額定轉數為1500轉/分，在功率大于18.5千瓦時采用1000轉/分。
3、BW、BWD型擺線減速機的工作位置均為水平位置。在傾斜使用時傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
4、該減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。

四、安裝

1、在擺線減速機的輸出軸上加裝聯軸器、皮帶輪、鏈輪等聯結件時不允許采用直接捶擊方法，因該減速機的輸出軸結構不能承受軸向的捶擊力，可用軸端螺孔旋入螺釘壓入聯結件。

2、輸出軸及輸入軸的軸徑選用GB1568-79配合。

3、減速機上的吊環螺釘只限起吊減速機用。

4、在基礎上安裝減速機時，應校準減速機的安裝中心線標高，水平度及其相連部分的相關尺寸。校準裝動軸的同心度不應超過聯軸器所允許的范圍。

5、減速機校準時，可用鋼制墊塊或鑄鐵墊塊進行，墊塊在高度方面不超過三塊，也可用契鐵進行，但減速機校準后應換入平墊塊。

6、墊塊的配置應避免引起機體變形，應按基礎螺栓兩邊對稱排列，其相互距離能足夠使水漿在灌溉時自由流通。

7、水泥漿的灌溉應密實，不可有氣泡、空隙和其他缺陷。

擺線針輪減速機特點
       1、高速比和率單級傳動，就能達到1：87的減速比，效率在90％以上，如果采用多級傳動，減速比更大。
      2、結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。
    3、運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在最小程度。
   4、使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理（HRC58～62）獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
   5、過載能力強、耐沖擊、慣性力矩小。適用于啟動頻繁和正反轉的場合。
   6、設計合理，方便，容易分解安裝，最少零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。
