簡介
太陽能路燈系統配置，德州旭陽李靈斌，全年亮燈。
系統介紹
系統基本組成

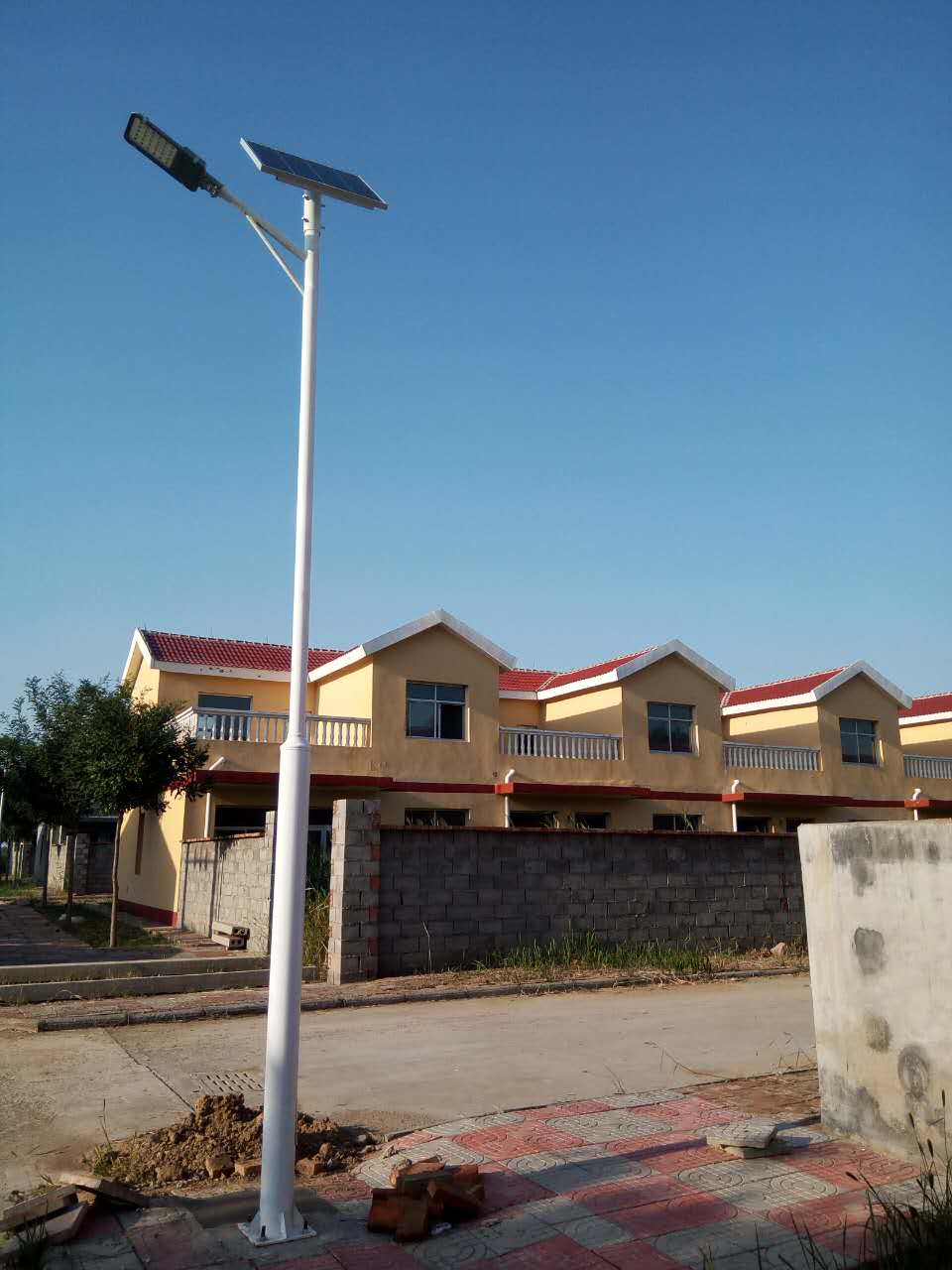

以"山東德州旭陽太陽能路燈"為例系統由太陽能電池組件、LED燈頭、蓄電池、控制器、燈桿等主要部分構成;太陽能電池板光效達到127Wp/m2，效率較高，對系統的抗風設計非常有利;燈頭部分以1W白光LED和1W黃光LED于印刷電路板上排列為一定間距的點陣作為平面發光源。
工作原理
利用光生伏應原理制成的太陽能電池白天太陽能電池板接收太陽輻射能并轉化為電能輸出，經過充放電控制器儲存在蓄電池中，夜晚當照度逐漸降低至10lux左右、太陽能電池板開路電壓4.5V左右，充放電控制器偵測到這一電壓值后動作，蓄電池對燈頭放電。
系統設計
太陽能路燈的設計與一般的太陽能照明相比，基本原理相同，但是需要考慮的環節更多。下面將山東德州旭陽新能源科技有限公司的LED大功率路燈為例分幾個方面做分析。
系統配置
如果您告訴我們以下的問題，我們將盡快為您提供太陽能路燈系統方案以及配置。
1、 太陽能發電系統在哪里使用?該地日光輻射情況如何?
2、 系統的負載功率多大?
3、 系統的輸出電壓是多少，直流還是交流?
4、每天需要工作多少小時?
5、如遇到?jīng)]有日光照射的陰雨天氣，系統需連續供電多少天?
6、負載的情況，純電阻性、電容性還是電感性，啟動電流多大
7、系統需求的數量
在保證燈具在規定工作條件的情況下，系統配置的好壞主要看太陽能組件、路燈控制器、蓄電池之間的匹配與否。而根據目前太陽能路燈出現的問題和當前的技術水平
計算公式
以12V的60w的路燈為例，按每天使用小時數為7h、連續陰雨天4天要求，在山東德州地區應用時，結合當?shù)毓庹?/strong>
首先計算出電流:
電流 = 60W÷12V= 5 A 計算出蓄電池容量需求:
需要滿足連續陰雨天天的照明需求。(4天另加陰雨天夜的照明，計5天)
蓄電池 = 5A × 7h ×( 4+1)天= 5A × 35h =175
另外為了防止蓄電池過充和過放，蓄電池一般充電到90%左右;放電余留5%-20%左右。
所以185也只是應用中真正標準的70%-85%左右。另外還要根據負載的不同，測出實際的損耗，實際的工作電流受恒流源、鎮流器、線損等影響，可能會在5A的基礎上增加 15%-25%左右。
計算出電池板的需求峰值(WP):
路燈每夜照明時間需要為 7小時(h);
★:電池板平均每天接受有效光照時間為4..4小時(h);
最少放寬對電池板需求25%的預留額。
WP÷17.6V = (5A × 7h × 125%)÷ 4.4h
WP÷17.6V = 9.33
WP = 175(W)
★ :4.4h每天光照時間為山東地區附近地區日照系數。
另外在太陽能路燈組件中，線損、控制器的損耗、及鎮流器或恒流源的功耗各有不同，實際應用中可能在15%-25%左右。所以165W也只是理論值，根據實際情況需要有所增加。
優化組件配置
考慮到路燈連續工作要求在4天，為了保證在連續4天放電后，能盡快恢復工作，組件容量需增大，縮
短充滿電時間，如果當?shù)剡B續4天陰雨的天數較多，則充電時間要控制在2天以內。
以選用175Wp組件為例，估算充電時間。充電
效率在0 9-0.95，取0 9。 平均蓄電池充電時間:2 x120 x12×O.75/(0.9
××160×4.45)=3.4天，時間過長。選取210Wp，此時充電時間在2天左右。從中可以看出在配置組件時不能只看單日耗電量，還要結合蓄電池容量來優化配置
三.實際應用(北京地區)
我們知道 :從太陽的日照情況來劃分，北京屬于二類地區，日照時間為8.2-8.7小時，在本例計算中取中間值8.4小時。
太陽能直放站(無線10W、移頻10W、6選頻10W的功耗都為85W左右，統一采用24V供電方式。目前采用的蓄電池為200/12V/塊，電池板為55W(峰值)/17V(峰值)/塊。則，直放站每天消耗的電流為(24V供電):
(85w/24v=)3.54×24小時=85()
假定所設計的電池容量能滿足直放站連續工作5天，則電池容量最小為:
85×5=425()
雖然電池的標稱容量就是其額定放電容量，但我們僅按75%的放電量來設計，以便有一定的富裕量，則設計的電池總?cè)萘繛?
425/0.75=566()取整數為600，
則需要3塊24V的電池蓄電池，而我們實際使用的是12V的蓄電池，所以需要6塊12V的蓄電池。
假設5天中，最為惡劣的情況為，晴天為2天，陰天為2天，雨天1天(不充電)來計算電池板的配置:
其中1塊電池板的充電電流為
晴天時: 3A×4小時+(3A+0.7A)÷2×4.4小時=20.14(/天)
20.14×2天=40.28()
陰天時: 0.7A×8.4小時=5.88(/天)
5.88×2=11.76()
共 計: 40.28+11.76=52.04()取整數為52
則需要425/46=8.17塊的24V電池板，實際上我們使用的12V的電池板，所以需要16.34塊電池板，取整數16塊即可。
驗證:
連續雨天:
600/85=7天大于5天的設計要求
連續陰天:
600+5.88T=85T，則T=7.58天大于5天的設計要求。
綜上所述:至于具體的電池板和蓄電池的配置數量，是跟對持續工作的時間是直接相關的。同時還跟電池板和蓄電池的功率、電壓是相關的，不同的參數給出的配置是不一樣。
