供應 金屬壓延產品測厚儀

PSD-500 在線金屬壓延產品測厚儀

背景介紹：

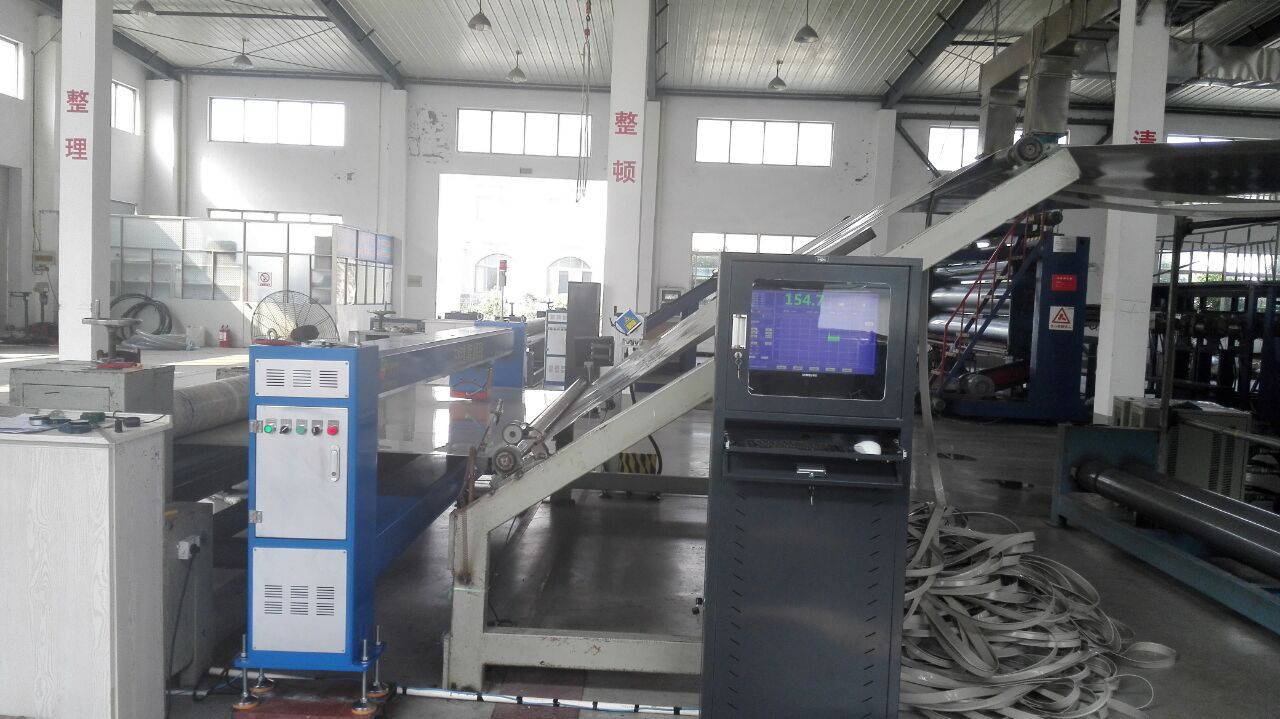

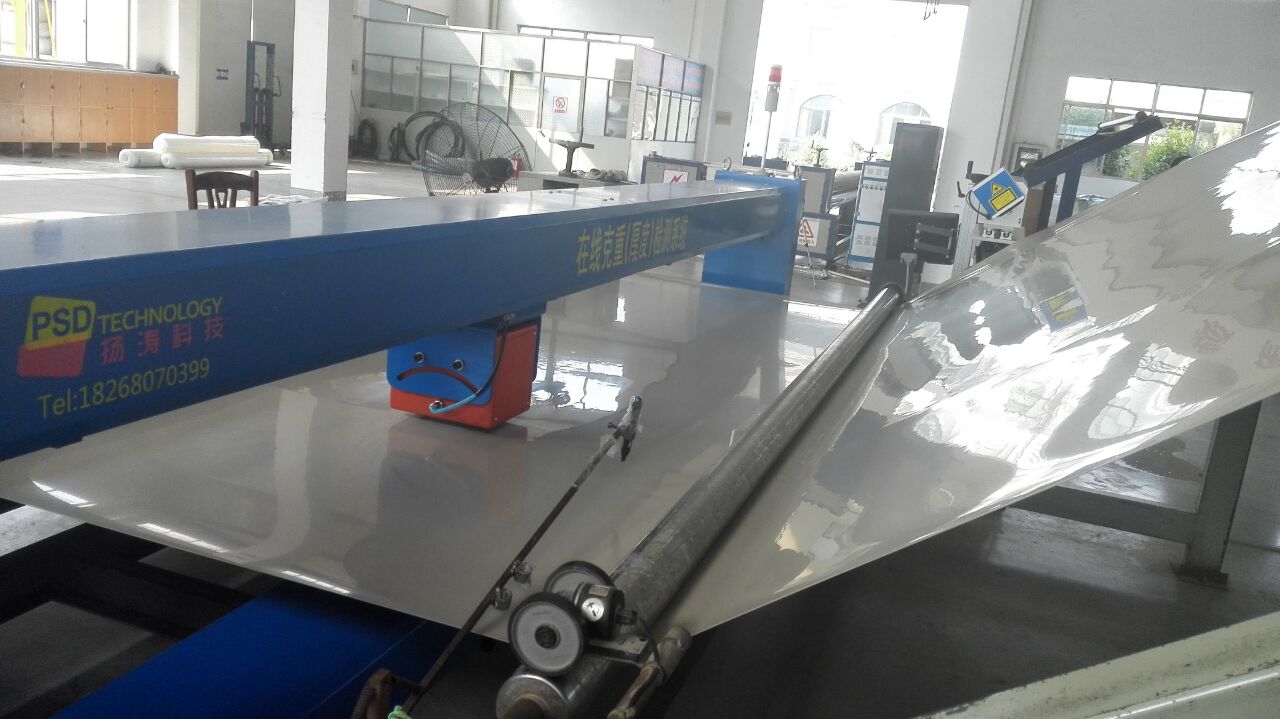

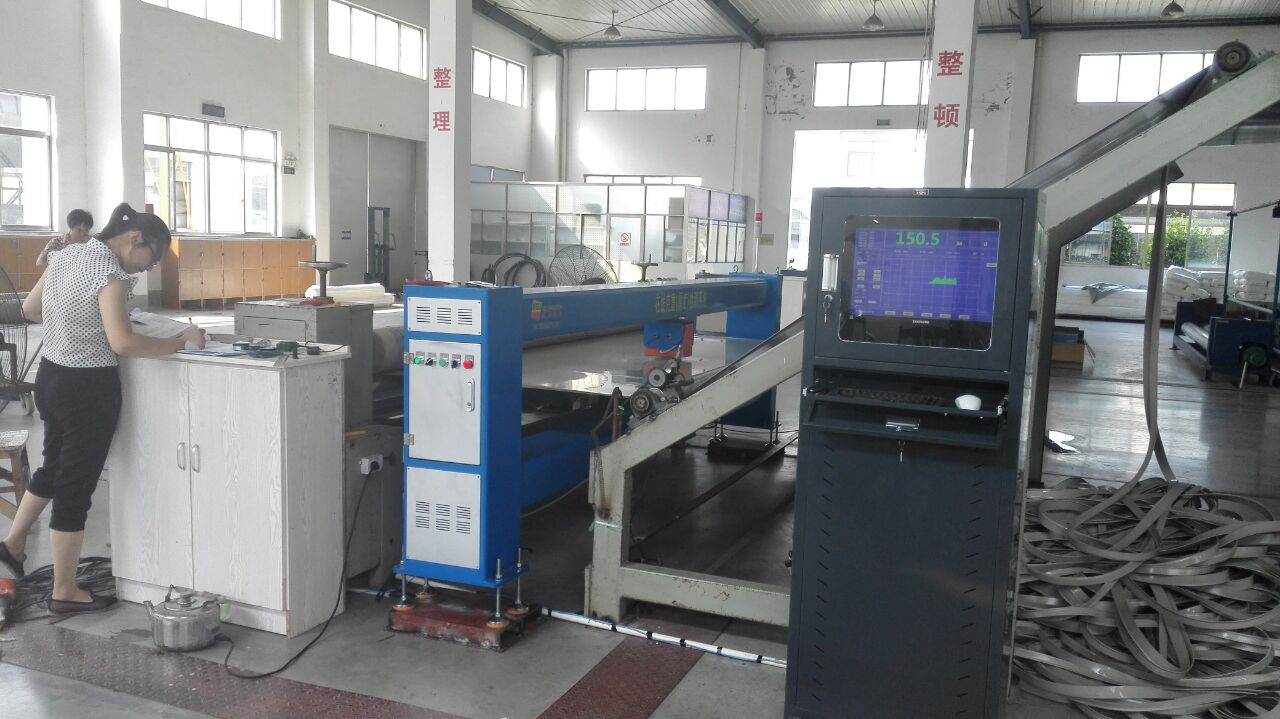

    我公司引進意大利SOTER公司技術，與國內科研院所合作研發生產PSD品牌系列在線金屬壓延產品測厚儀。本系統是一個高性能對聚脂，聚酰亞胺，聚丙烯等薄膜, 生料帶，人造革、金屬壓延產品以及涂布浸漬類產品生產過程中的厚度進行在線連續測量的設備，尤其在 BOPP 和 BOPET 雙向拉伸薄膜生產線上得到了廣泛使用。應用本系統是提高產品質量，節約原料，降低成本，提高企業經濟效益的重要手段和措施。本系統由厚度傳感器、計算機機柜、“O”掃描架及掃描控制器組成。

工作原理：

   對于納米波，在其穿透被測材料后，射線強度 I 的衰減規律為  I=Ioe -μd

Io 為初始射線強度，I 為穿過物體后的射線強度，μ 為吸收系數，d 為射線穿過的厚度（克重）；當 μ 和 Io 一定時，I 僅僅是被測材料 d 的函數，所以測出 I 就可以知道厚度（克重）d。納米波測厚儀原理是根據 納米波穿透被測物時的強度衰減來進行轉換測量厚度的，即測量被測物所吸收的納米波量，根據該納米波的能量值，確定被測件的厚度（克重）。由納米波探測頭將接收到的信號轉換為電信號，經過前置放大器放大，再由處理系統轉換為可供人們觀看的實際厚度的數值或圖形。

在線金屬壓延產品測厚儀主要功能：

1、定點測量和掃描測量：

   * 定點測量的位置可在掃描范圍內任意設置

   * 掃描測量的范圍可根據被測材料的寬度來確定

2、自動完成定時標定或手動標定，定時標定的時間間隔可設置

3、位置補償標定

4、系統故障的自動檢測、顯示和處理

5、屏幕顯示：

   * 根據系統掃描測量或定點測量的工作模式，顯示被測材料厚度的橫向分布

曲線或縱向分布曲線的當前值、值、最小值、平均值、均方差和偏差值，橫向分布曲線可對應模頭的螺栓位置顯示

   * 參數修改畫面顯示組態參數，并可修改參數

   * 顯示位置補償數據

   * 顯示系統工作狀態和故障類型

6、掃描控制器可由手動或自動方式來控制探測器運動，手動方式是由手動按鈕來控制探測器的前進、后退和快速退出，自動方式是由計算機來控制探測器運動。

7、系統的反應時間：≤ 0.5 秒

在線金屬壓延產品測厚儀產品優勢：

    ☆特殊設計的傳感器，無放射性，綠色環保，產品經備案，用戶使用無需再辦安全許可證

    ☆高精度“O”型掃描架和電機控制

    ☆自制探測器主要原器件全部進口

    ☆高精度的靜態標定：厚度的靜態標定相對誤差可達到≤ ±0.5%

☆各種補償功能保證了在線動態測量的高精度

應用領域：

    薄膜 薄板 片材 人造革

    金屬壓延：鋁箔 銅箔 鋼帶

    復合材料：涂布浸漬類產品

    織物與無紡布

    橡膠板

技術參數:

    測量范圍：10 ? 6000μm

    測量精度：精度±0.5%

    掃描速度：1.0 ? 6m/min

    供電電壓：AC220   500W

    工作溫度：0-50 ℃
