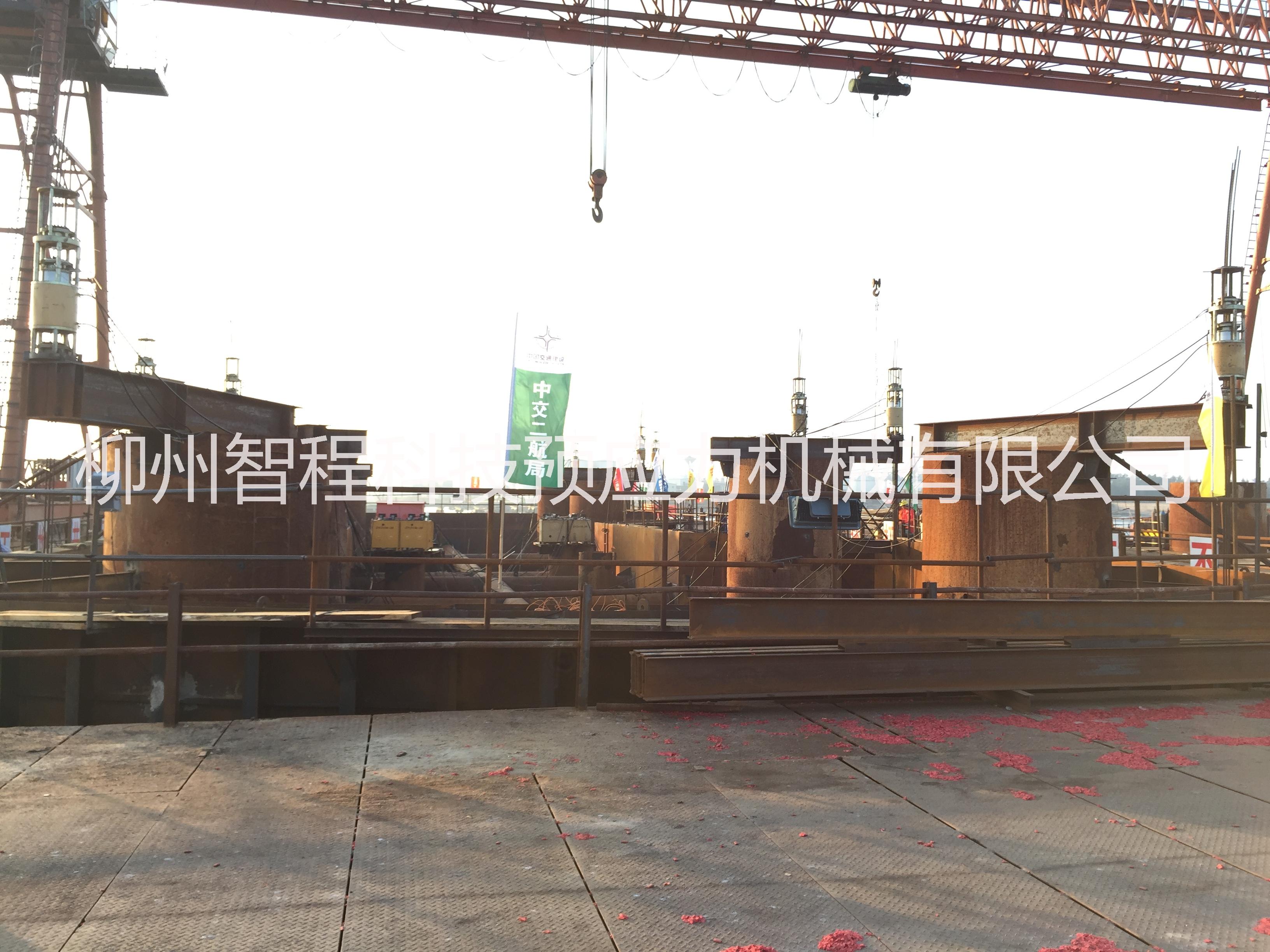

大橋鋼吊箱下放連續頂

DYSC液壓提升千斤頂同步整體提升施工技術簡述

   DYSC系列液壓提升系統是一種新型大型構件起重設備，主要由TS系列提升千斤頂、液壓泵站、控制系統組成。

一、工作原理及技術指標

工作原理:以集群千斤頂為執行機構,液壓泵站為動力設備,以鋼絞線懸掛承重,利用千斤頂上、下夾持器（自動工具錨）交替動作和千斤頂活塞與油缸沿鋼絞線的相對運動,使重物上升(連續平移)或適量下降。此原理是將預應力錨具錨固技術與液壓千斤頂技術進行的有機融合，通過錨具錨固鋼絞線，再利用計算機集中控制液壓泵站輸出的流量和油壓（比例閥、換向閥等驅動裝置），驅動提升千斤頂活塞伸、縮（位移傳感器裝置），帶動鋼絞線與構件升、降、連續平移，實現大型構件的整體同步提升（平移）與適量下降,系統具有很強的施工現場適應性和可靠性。

控制系統主要由液壓控制系統、計算機控制系統和信息反饋系統3部分組成。反饋信號（提升高度）與輸入指令比較，計算機根據此偏差信號控制液壓系統的工作，使提升對象按照輸入的指令要求提升。

技術指標: 單臺提升千斤頂?shù)募夹g(shù)指標如下表，根據配置不同的液壓泵站所組成的液壓提升設備，可實現提升速度0～25米/小時，系統控制采用PLC（數字運算操作電子系統的可編程邏輯控制器），提升與下降同步精度±10mm。以上為常規配置，可根據用戶的要求進行設計、修改、制造。
功能:  大型構件吊裝，倒裝法施工構件提升。

特點：
（1）、提升設備體積小，自重輕，承載能力大，安裝方便靈活，特別適宜于狹小空間或室內大噸位構件提升；

（2）、通過提升設備擴展組合，提升重量、跨度、面積大

（3）、采用低松馳鋼絞線，只要有合理的承重吊點，提升高度大；

（4）、提升千斤頂錨具具有逆向運動自鎖性，使提升過程可控，并且構件可在提升過程中的任意位置長期可以鎖定；

（5）、設備自動化程度高，操作方便靈活，具有自動作業、半自動作業、單點調整、手動作業等多種操作方式。顯示有液晶顯示，觸摸屏顯示、按鈕操作面板顯示等，非常直觀。并且控制系統設有自我糾錯保護程序，既使誤操作也不會引起事故。
（6）、用本設備施工，工期短、成本低、經濟效益好
適用范圍：大型建筑構件、機庫屋架、橋梁、電站設備、海上石油平臺的吊裝，也可用于其它行業特大笨重件的提升安裝。
