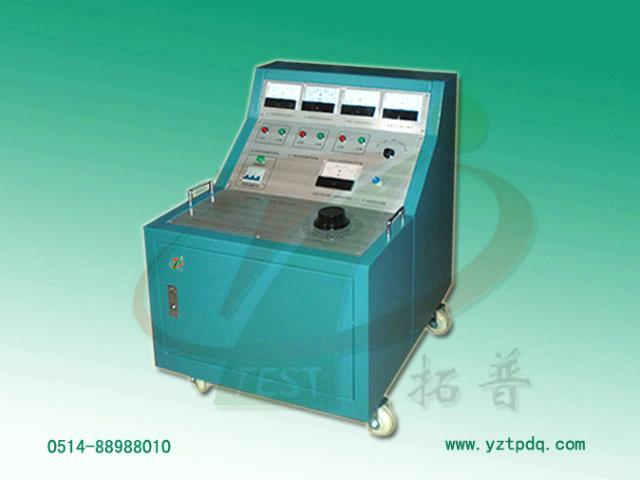

供應揚州高低壓開關柜綜合試驗臺介紹

高低壓開關柜綜合試驗臺操作說明，揚州高低壓開關柜綜合試驗臺介紹，產品以檢驗單相交流電壓表為例：
1、接通輸入電源AC380V。
2、連接交流操作電壓輸出電源線至電壓表。
3、檢查并確認接線是否，接通總電源開關。
4、將調壓器回零，并按“主回路合閘”扭。
5、再按面板上交流操作電壓的“合閘”扭。
6、緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。
7、高低壓開關柜綜合試驗臺試驗完畢后，先按面板上交流操作電壓的“分閘”扭再按面板上總“分閘”扭。然后，斷開總電源開關。
高低壓開關柜綜合試驗臺使用說明
1、接通三相四線AC380V。
2、將輸出DC300V接至負載。
3、將輸出調節旋扭逆時針旋轉至零位。
4、檢查并確認接線無誤。
5、將電源開關閉合。
6、緩慢調節輸出調節旋扭，將電壓升起到達合適值。
試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
高低壓開關柜綜合試驗臺產品簡介
   TPKGT 高低壓開關柜綜合試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。
高低壓開關柜綜合試驗臺技術指標
輸入電源： AC 380V（三相四線）
輸出電壓及電流：
    1、三相AC100V輸出（固定值）一組
    2、三相AC 0 ~10A（100V，可調值）輸出一組
    3、單相24V、36V、110V、220V直流固定輸出一組
    4、交流操作電壓輸出 AC 0 ~ 400V，220V時，電流小于10A 一組
    5、直流操作電壓輸出 DC 0~260V  一組（選配另計）
    6、直流合閘電源輸出 DC 0~300V（300A，短時工作）一組
    7、單相AC220V輸出（固定值，插座形式）二組
    8、三相AC380V輸出（固定值，接線柱）一組
    9、合閘控制接點⑤、⑧分閘控制接點⑥、⑦
  10、固定值輸出：DC 24V、36V、110V
