螺桿機控制器 制冷暖通

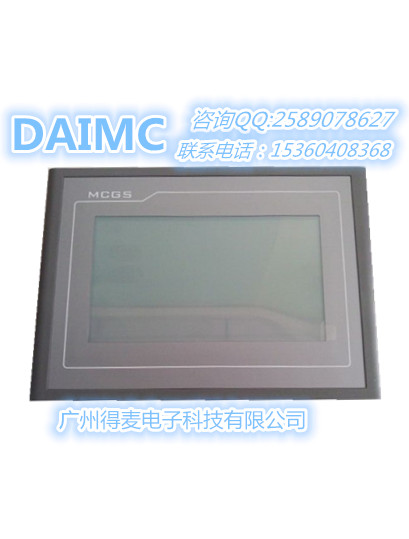

TP系列真彩觸摸屏顯示器

一．采用400MHZ  ARm9嵌入式處理器，運算速度快，功耗更小，性能更穩定，功能強大，遠勝于傳統的八位單片機。

二．采用26萬色TFT真彩液晶，觸摸屏采用軟硬件優化設計，使得產品在觸摸精準度和準確度還有畫面色彩上都符合機器控制的要求，采用LED背光，色彩豐富丶壽命長丶無需更換LED背光，安全可靠。

Zy100控制板性能指標

主要性能指標：

1.采用ARMM Contex M3 內核32位嵌入式處理器，運算速度更快，功耗更小，性能更穩定，功能強大，遠勝于傳統的八位單片機。

2.采用STM表面貼片工藝，雙層PCB設計，抗干擾能力強，所有原件均符合工業級標準。

3.采用快速485通訊技術，采用抗干擾，防高壓，雷擊的設計，增強了通訊的準確性和可靠性，適合遠距離通訊，方便控制器的分體式安裝。軟件協議使用標準Modbbus-RTU 協議。

4.支持多控制器聯控和pc監控。

參數

供電電源         兩路AC9.8V

功耗             5w

開關量輸入       24路，帶光電隔離

溫度采集輸入     9路，測溫范圍-50℃~130℃，測量精度±0.2℃

標準模擬信號輸入 4路，可用于檢測高壓丶低壓和壓縮機電流，支持4~20mA，0~5v和0~10v

                  三種類型的標準信號。

繼電器輸出       20路，同一公共端繼電器負載<900w,電流<4A。

通訊口           2路RS485通訊，一路用于接擴展板，一路用于接人機。

外形尺寸         120×300×20{mm}

安裝開孔尺寸     215×152{七寸屏}261×180{十寸屏}

工作溫度        —10~65℃

工作環境濕度    10~90%RH

安裝型式        嵌入式

安裝配件

安裝屏   控制板   電源（變壓器  開關電源50w或25w）  通訊線    機型軟件

安裝插件   NTC探頭   壓力傳感器   電流傳感器  溫濕度變送器  說明書
