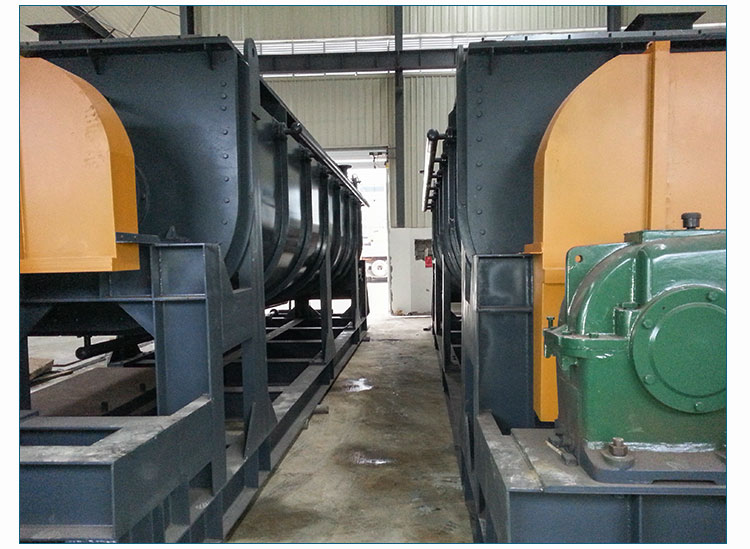

電解銅污泥槳葉干燥機，污泥干燥機

    空心軸上密集排列著楔型中空漿葉，熱介質經空心軸流經漿葉。單位有效容積內傳熱面積很大，熱介質可以是水蒸汽，也可以是熱水或?qū)嵊偷?。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證的傳熱效果。

    在漿葉及夾套通入 蒸汽，加熱的同時，出料口上部同時通入經過加熱后的干空氣進一步干燥，這樣大大增加了設備的干燥強度。蒸發出來的水分由尾氣帶出干燥機，濕空氣由引風機排出室外。

電解銅污泥槳葉干燥機，污泥干燥機設備特性：

1）漿葉干燥機能耗低：由于間接加熱 ，沒有大量攜帶空氣帶走熱量， 熱效率高.

2）漿葉干燥機單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。

3）處理物料范圍廣：使用不同介質，既可以處理熱敏性物料，又可處理高溫物料。常用介質有：水蒸汽，導熱油，熱水，冷卻水(冷卻時)等。既可連續操作也可間歇操作，可在很多領域應用。

4）環境污染?。簲y帶空氣量很少，粉塵物料夾帶很少。對有污染的物料或需回收的工況，可采用閉路循環。

5）操作費用低：該設備正常操作，僅1人/天。低速攪拌及合理的結構。磨損量小，維修費用很低。

6）操作穩定：由于楔型漿葉特殊的壓縮—膨脹攪拌作用，使物料顆粒成分與傳熱面接觸，在軸向區間內，物料的溫度，濕度，混合溫度梯度很小，傳熱系數大 。

電解銅污泥槳葉干燥機，污泥干燥機設計條件

1、物料名稱：電解銅污泥

2、初 水 份：80%

3、終 水 份：20%

4、處 理 量：160T/月（按30天/月，16小時/天）

    5、熱源: 蒸汽（0.6MPa）

6、設備材質：物料接觸SUS304

電解銅污泥槳葉干燥機，污泥干燥機設備工藝計算

1、處理量: W處＝334kg/h

2、產量：W產＝83.5kg/h

3、水分蒸發量:ΔW=W處×（ω₁－ω₂）/（1－ω₂）＝250.5kg/h

  4、當采用0.6MPa的蒸汽作為熱載體,根據經驗，在攪拌狀態下，取入口側接觸傳熱面的物料床層t1=15℃，出口側溫度取t2=90℃，假定物料比熱Cs=0.4kcal/kg.℃.則蒸發水分所需要的熱量Q1=159418kcal/h,產品升溫所需要的熱量為:Q2=3006kcal/h.

  5、取干燥過程中的熱損失為10%,則干燥所需總熱量為Q=178667kcal/h.

  6、干燥器選型：

  1）求對數平均溫度差  Δtm=91.2℃

 2）傳熱面積     根據經驗，設備的平均傳熱系數K=90kcal/(m²·℃)，干燥器內物料填充率為85%，則所需傳熱面積A為A=25.61m²

3）選擇型號為KJG-32   1臺，傳熱面積32m² ，能滿足 產量要求

電解銅污泥槳葉干燥機，污泥干燥機技術參數

1、型號：KJG-32

2、干燥面積：32m²

3、有效容積：2.25m³

4、脫水能力：250-280kg/^.h

5、主機轉速：5-20rpm

6、主機外形尺寸：6800（長）X1500（寬）X1550（高）

7、裝機功率：25.7kw      耗電量：20.6kw/h

8、蒸汽耗量：320-350kg/h
