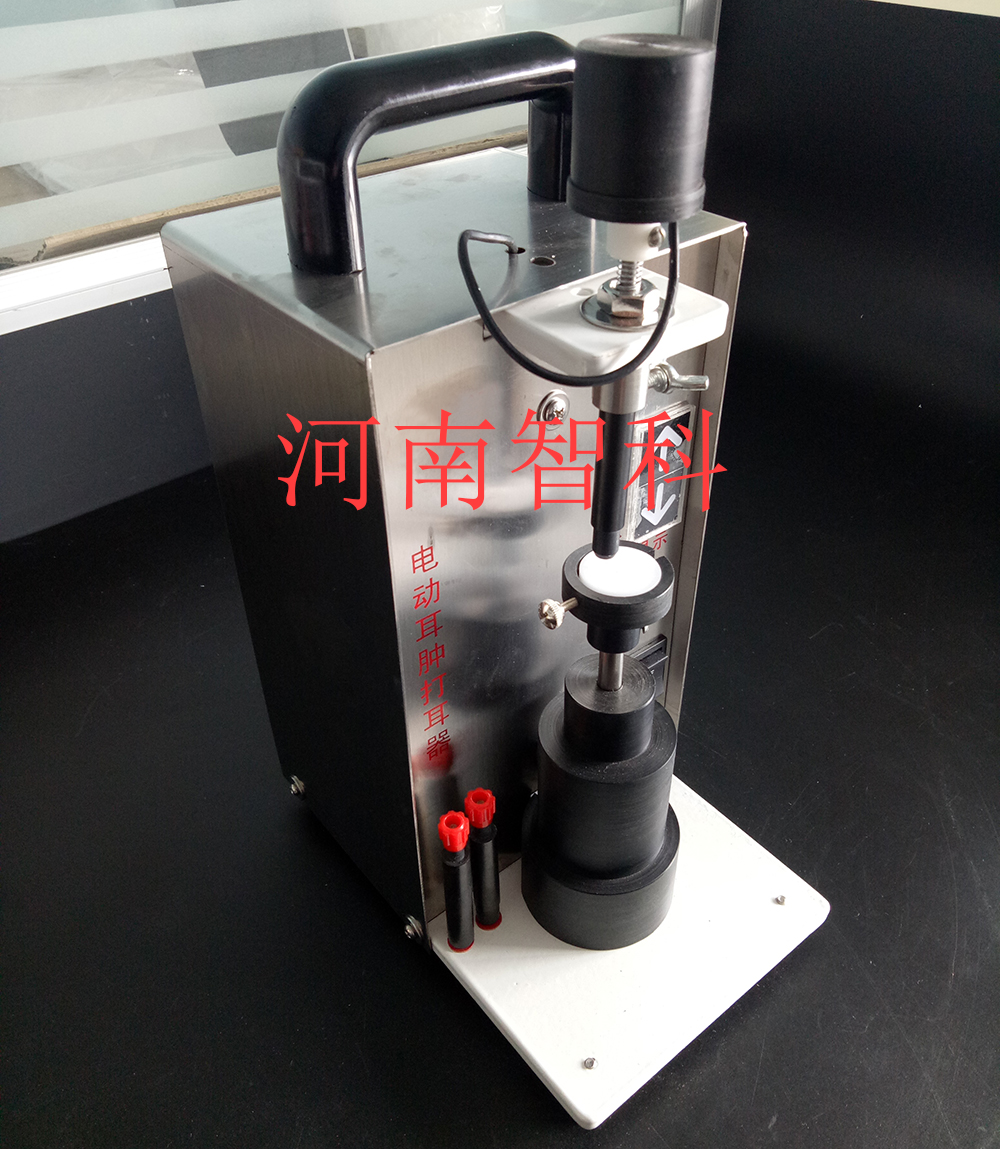

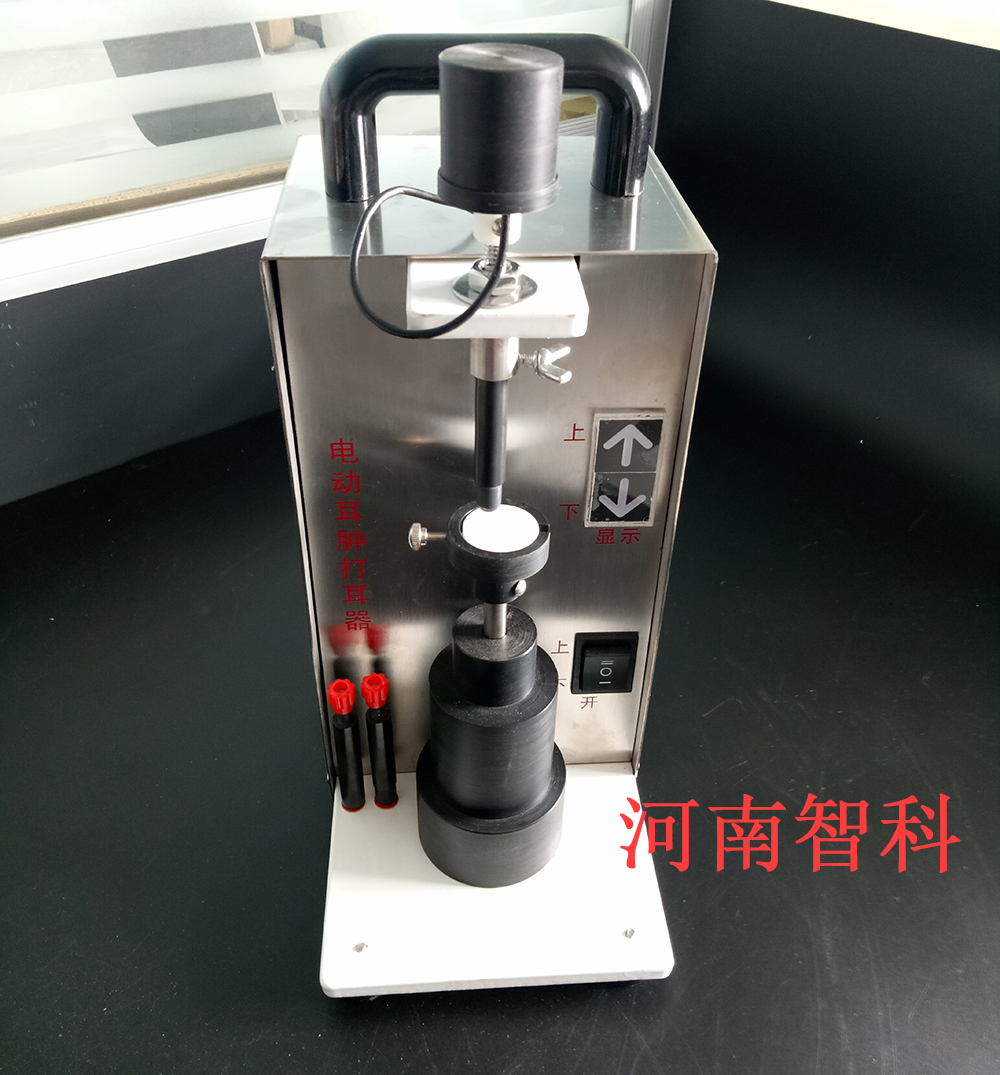

電動耳腫打耳器 大鼠打耳器 智科動物實驗儀器

一、概述

   鼠耳腫脹法是解熱物篩選鑒定中常用的方法之一，因其試驗方法簡單，成本低，指標直觀，特異性高而深受試驗人員和教學人員的喜愛，但過去試驗人員又常因沒有很好的器械去取耳片，而是簡單的實驗變得異常復雜，有時打孔器（膠塞打孔器）不快或卷刀，耳片打不出來，有時墊物過軟耳片進入打孔器出不了，有時打孔器和鼠耳的相對位置不固定，出現較大的偏差等等。由于鼠耳腫脹法是一種有稱重對比法來檢測，驗證藥物的藥效作用，而耳片的稱重差又都是毫克級的，微小的操作誤差都會有直接影響實驗藥物的真實性，和結果的可靠性。例如：用打孔器靠近耳尖，打哈靠近耳根打，兩耳片重量相差5-7毫克，又如用不快的打孔器和鋒利的打孔器打下的耳片（同鼠）相差1毫克。諸如此類原因有時使實驗難以達到期望的效果。為了了解這些問題，我們目前自主開發了ZC/YLS-Q4自動耳腫打耳器，雖然解決了一些問題，方便了實驗，但實際使用中，還是出現一些問題，例如：沖擊彈簧拉力較大，手力小的人操作困難，樣本多時尤為明顯，圓柱裁在使用中偶爾卡死現象，如果使用后忘記及時清理裁刀有銹蝕情況等等，為此，我們針對這些問題進行改進，研發出了新一代的ZC/YLS25A自動耳腫打耳器。

   電動耳腫打耳器，使用了電動推桿，激光定位，不銹鋼沖頭等工藝，新技術，減輕了工作強度，提高了實驗精度，保證了使用安全，成為了一款即適合普通的教學實驗使用的實驗器材。

  電動耳腫打耳器采用的電動推桿為動力，沖頭固定，托耳盤升降的方式，解決了從沖頭中心射出激光束為耳片提供定位點的問題，保證了沖耳片的精準性，同時也方便了沖頭的更換，電動耳腫打耳器，配有三種沖頭，8mm，7mm，6mm，適合不同品系，不同大小動物（如有特殊特殊規格要求可定制），沖頭使用了馬式刀，用不銹鋼制成，鋒利不銹，可連續使用2萬次無需磨礪，沖頭上部帶有推桿，可將沖下的耳片從沖頭中推出，放置到盛接器皿中。

二、主要技術指標

沖頭：

規格：內徑：φ8mm

      內徑：φ7mm

      內徑：φ6mm

材質:馬氏不銹鋼

刀口斜度：20度

電動推桿：電壓直流：24v

電流限流：1.5A

推力：900N

沖口處單位面積受力：2T

激光定位：波長：650nm（紅光）

功率：5mW

使用壽命：6000小時

光斑直徑：1-1.5mm

托耳盤及貼片：

托耳盤直徑：內25mm

            外31mm

貼片材料：POM工程朔料（食品級）

直徑：24.5mm

厚度：6mm

沖頭與鉆片的間隙：12mm（小于食指的平均直徑，安全距離）

電源：交流220V50H

功率：30W

整機外型尺寸：長200*寬130*高290mm

重量：6kg

三、使用方法

1、將電源線連接到帶接地線的電源上，并確定牢固、可靠

2、打開儀器的背面開關，激光定位點出現。

3、將鼠耳放在托耳盤的鉆片上，并依據激光亮點進行中心定位。

4、鼠耳定位后，搬動前面的托盤升降開關向上，升降指示箭頭變亮，托盤上升，當上升到終點后，指示箭頭變暗，同時推動桿變聲，托盤不再上升，這時松手后開關自動回到中間關停位置。隨后搬動升降開關向下，升降指示窗口的下降指示箭頭點亮，托盤下行，一直到推力桿停止為止。

5、耳片托盤下行后，沖下耳片一般是置留在沖頭孔內，（也有粘在鉆片上的），這時將沖頭上端的推出桿操縱帽下壓，就可將耳片推投到盛接器皿中，松手后推出桿自動退回。這樣就完成一次鼠耳沖過程。

6、沖頭更換：

儀器配有三種沖頭，出廠標準安裝為內徑7mm，如需使用內徑8mm或6mm時，可以按以下方法更換。

  ①首先將耳盤降至低點，隨后關閉電源。

  ②再將推出桿輕輕向上拔出，注意拔出時要垂直上提出，同時注意不要把激光電源線扯斷。

  ③松開沖頭固定螺絲，垂直下?lián)軟_頭，注意不要將沖頭刃口蹦到其它有金屬的地方造成損壞。

  ④隨后將需規格的沖頭裝上，并旋緊固定螺絲，再將推出桿輕輕裝上。

特別注意：

     推出桿直徑只有4mm，并中空，稍不注意，易造成彎曲，彎曲后影響推出桿的裝入和激光定位的準確，操作時要特別注意。建議購買前確定常用沖頭的內徑，并通知廠家進行安裝定位，確保今后正常使用，減少更換次數。

7、鉆片更換

   鉆片為POM棒制作，POM棒俗稱賽鋼棒，具有機械強度高，剛性大，硬度高，優異的彈性和耐磨性，即使在低溫下也能有較高的沖擊強度，生理性能好，適宜與食品接觸。

鉆片在使用過程中由于受沖頭刀刃的壓迫，長時間使用會形成一道環形溝槽，溝槽很深時將影響沖載效果，所以需要翻轉、修復、更換。

①翻轉：將托耳盤降至低點，斷掉電源，松開鉆片固定螺絲，取下鉆片，翻轉過來固定住，可繼續使用。

②修復：兩面溝槽都很深時，可取下來使用場景配搭的砂紙進行平面轉式研磨，使溝槽變淺或后可繼續使用，當厚度不足原厚度一半時可更換（原厚6mm）

③更換：將托耳盤降至，斷掉電源，松開鉆片固定螺絲，取下鉆片，更換上新的鉆片旋轉固定螺絲。

四、注意事項

      ①該儀器除用于動物耳片沖切外，不能移做它用。

      ②操作過程中嚴禁人體的任何部位進入鉆片和沖頭之間，確認身體部位離開沖頭刃口，后方可扳動開關。

      ③在耳片沖切的過程中，嚴禁一切金屬物質進入鉆片與沖頭之間。如鑷子、針頭、等。

     ④鉆片沾有動物血時可取下來清洗，干燥后裝回。沖頭一般不需要清洗，如需清洗時，可用棉棒沾點清水擦拭沖頭刃口部位。

⑤儀器如有部分改進恕不另行告知。

⑥儀器嚴禁自行拆卸，避免發生意外。如有問題及時與廠家聯系。
