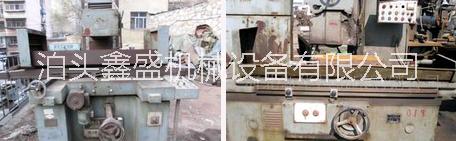

一、M7120A平面磨床磨頭的結構

　　如圖：由前后兩組"短三瓦"結構的軸承支承，支承處由兩單獨油封空隔開，油封裝置1共兩處。平衡環2除了起平衡作用外，也可以來控制軸向竄動，由兩組球面軸承環3，圓銷4及球面支承環5組成了雙向平面止推軸承，彈簧6及圓銷7可軸承的間隙。
　　二、平面磨床檢修主軸、軸瓦、平衡軸承對其恢復精度要求
　　1、主軸精度的恢復技術咨詢熱線：何經理13931714443  網址：http://www.xxcymj.com
　　主軸只有在頸部探傷發現有裂紋或硬度下降且不均的情況下需換新軸，一般情況下主軸可以采用修復方法恢復精度。
　?。?）檢修主軸兩端中心孔，如圖：
　　在車床上用三爪卡盤卡住圓柱形砂輪，以金剛鉆將砂輪車成60度圓錐，將主軸一端頂在60度砂輪上，另一端頂在尾架活上，主軸近左端的外圓上用中心架托住（防止砂輪受力過大），分別將兩端中心孔研出，然后進行測量，檢測主軸前部1：5錐部（裝砂輪處）及后部1：7錐度（裝轉子處）的徑向跳動，要求均在0.002毫米以內，如果超差做好記號進行定向研磨，將60度砂輪高速旋轉，主軸另一端以尾架輕頂，車頭一端用手捏住，將記有不同軸度方向的記號處向上（即徑向跳動的處）進行研磨，而后將主軸慢慢地隨之轉動，以防止孔研成橢圓，研磨直至兩部的徑向跳動都在規定要求以內為止。也可用電磨機將60度砂輪卡上電磨機上進行定向研磨，其止的就是裝砂輪處和裝轉子處同在一條直線上為基準，為精磨軸承處做準備。
　?。?）在外圓磨床上精磨軸承部位，去的越少越好。（前后尺寸一致），其徑向跳動均在0.002毫米之內，粗糙度要求為Ra0.1um，軸肩端面跳動在0.005毫米以上。
　　2、軸瓦的修復
　　"短三瓦"結構軸瓦除了嚴重抱緊，發熱而使軸瓦中的鉛折出處一般都可以修復使用。
　?。?）拆開軸承時，將每個軸瓦與成對組合的球頭螺釘用線扎在一起，（原有編號）以免修配中調錯。
　?。?）將球頭螺釘夾在車床上（或鉆床上）對研軸瓦球面的接觸部分，用氧化鋁粉與混合的研磨劑進行研磨，研至接觸率≥70%，表面粗糙度Ra0.1um，做好配對記號。
　?。?）對軸瓦進行刮研，以修磨好的主軸軸頸為基準，如圖：
　　在標準平板上放一對V型架3，將修磨好的主軸2放在V型架上，將軸瓦涂一層油，在主軸軸頸上研點刮削，（用手瓦研點時，用力要均勻），用百分表測量軸瓦兩端平行，其誤差為0.01毫米，軸瓦表面研點數為18至20點，（25*25）毫米，研點要均勻分布。
　?。?）軸瓦的拋光：將主軸夾在車床上，在軸瓦中加入粒度為W10至W7的氧化鉻粉，用低轉（6至8轉）速度，對研拋光，并不斷注入適量的，防止，使拋光的軸瓦表面粗糙度Ra0.1um　Ra0.05um。
　　3、修復平面止推軸承
　?。?）將平衡環的工作端面，放在研磨平板上研磨，其粗糙度要求Ra1.6um以上。

　　（2）再分別對兩組球面軸承環夾在車床上，與其相配的球面環對研，至接觸面率≥70%。
