BTTZ礦物絕緣電纜中間連接器

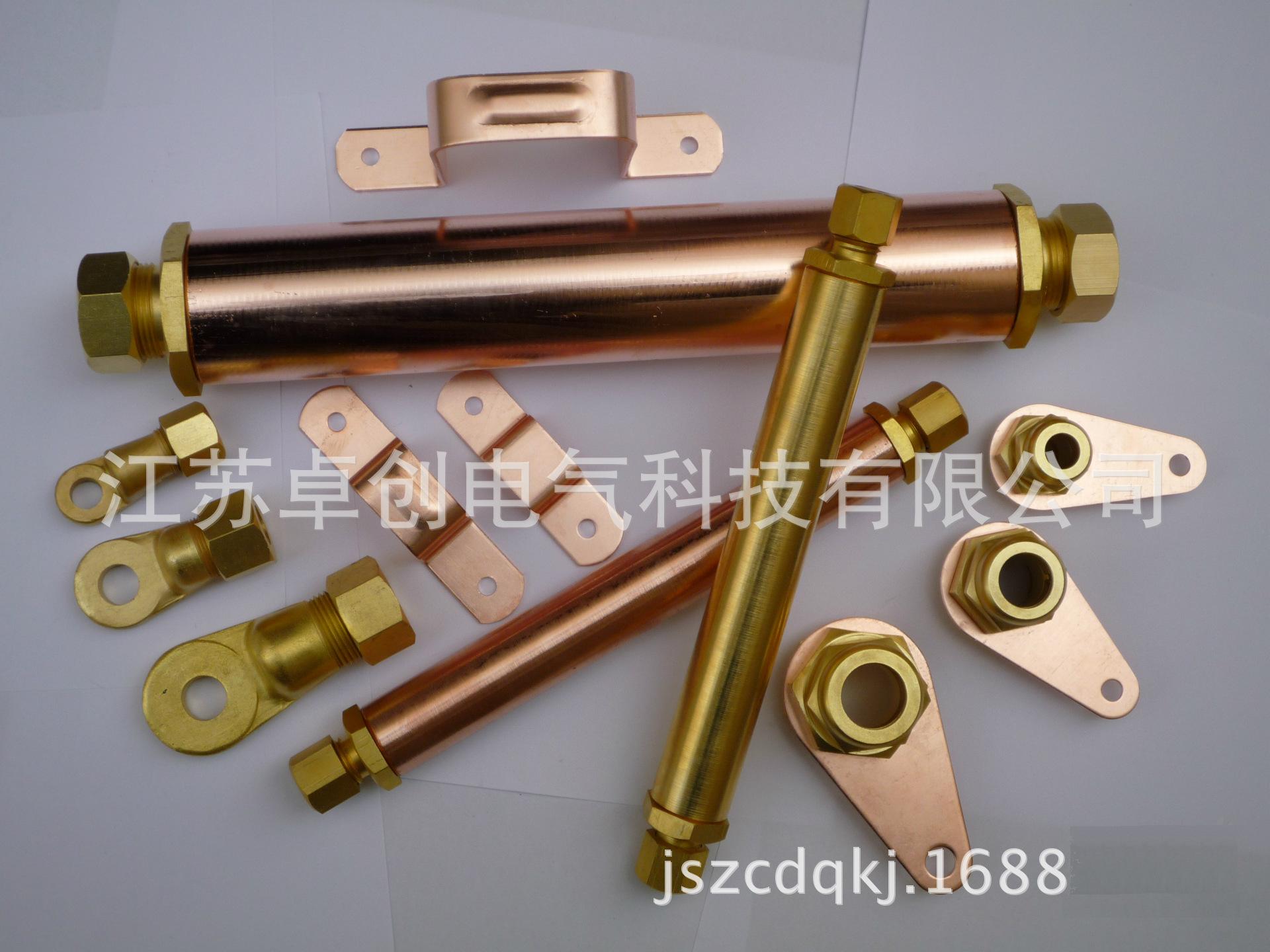

BTTZ中間連接器附件

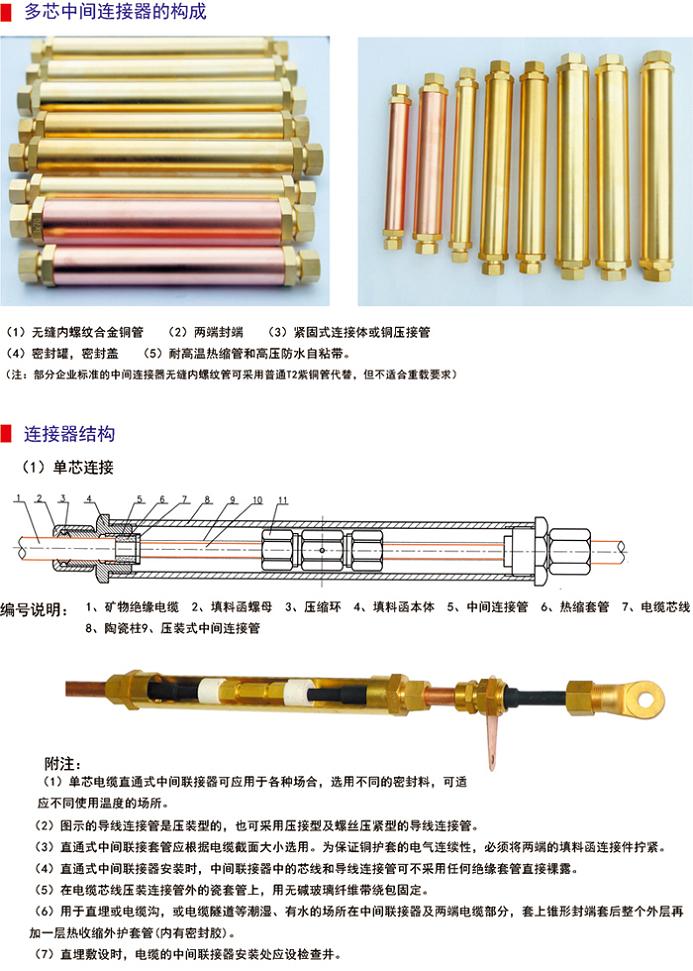

　當電纜長度不夠長時需要采用中間連接器附件，它是將兩種相同規(guī)格的電纜連接起來成為一根電纜的裝置，包括中接填料函、中間連接銅管、兩套終端密封罐（單芯電纜不需要）、熱縮套管、中間連接端子、防火瓷柱。其中中接填料函包括填料函本體、壓縮環(huán)、填料函螺母，主要用于連接中間連接管和電纜。中間連接端子是用于連接兩根相同規(guī)格電纜的導體，它有三種形式：其一、壓接型，適用連接4mm2及以下電纜，其二、壓裝型，適用連接35 mm2以上電纜，其三、螺絲連接型，適用連接6-25mm2的電纜。

密封絕緣附件

　密封絕緣附件有密封料、導體外露部分絕緣套管兩種。密封料適用多芯電纜，導體外露部分絕緣套管適用單芯電纜。

　1、密封料：密封泥呈膩狀，使用溫度為250℃。

　2、導體外露部分絕緣套管：分為塑料熱收縮套管和瓷套管，塑料熱收縮套管分70℃、250℃兩種，250℃的塑料絕緣套管是采用輻照聚稀烴材料；瓷套管是采用陶瓷材料壓制而成，主要用于高溫及防火場

礦物質絕緣電纜安裝施工方法：

1. 將電纜按所需長度先用管子割刀在上面割一道痕線（銅護套線不能割斷），再用斜口鉗將護套銅皮夾在鉗口之間按順時針方向扭轉，以一步步地夾住戶套銅皮的邊并以小角度進行轉動割離，直至割痕處！

2. 用清潔的干布*外露導線上的氧化鎂絕緣料，然后將束頭套在電纜上，并將黃銅封杯垂直擰在電纜護套銅皮上，開始時應用手束擰，并用束頭在封杯上滑動來檢查杯的垂直度。確真垂直后再用管絲鉗夾住封杯的滾花座繼續(xù)進行安裝，直至虎護皮一端低于封杯內局部螺紋處！

3. 從約距電纜趟開端600mm處用噴燈火焰加熱電纜，并將火焰不斷地移向電纜敞開端，以便將水分排除干凈，切記只可向電纜敞開端移動火焰，否則將會把水分驅向電纜內部！

4. 用歐姆表分測量一下芯與芯、芯與護套之間的絕緣電阻，若測量結果達到要求，測可以在封口杯內注入封口膏。注意封口膏應從一側逐漸加入，不能太快，以便將空氣排盡。等封口膏加滿，在壓上杯蓋，接著用熱縮套管把線芯套上，最后用歐姆表再測量一下絕緣電阻，如果絕緣偏低，則重新再做一次
