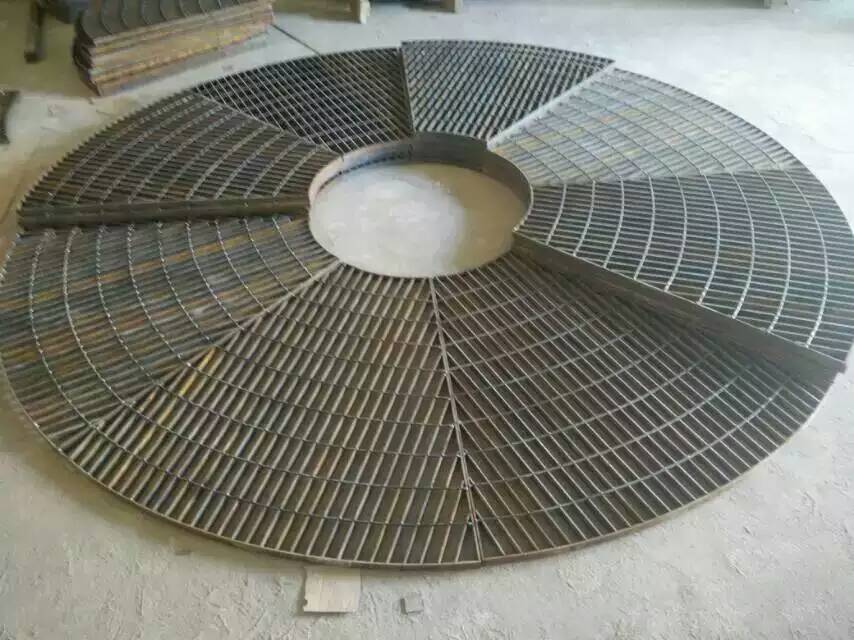

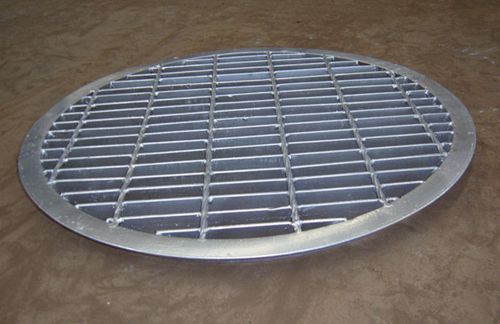

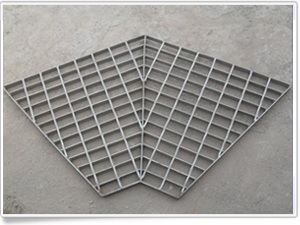

異型鋼格板

                            異型鋼格板

異型鋼格板的設計要求
    1、根據使用條件（承載值及安裝跨度），從“安全負荷載與跨距及撓度關系表”中選用鋼格板型號。
    2、平臺走道的設計要求：
   異型 鋼格板平臺承受設計荷載時，其變形撓度不能大于跨距的1/100，平臺走道不能超過10mm，除滿足上述要求外，所有平臺都應符合下列規定：
    a、設計荷載值X1.5時，鋼格板不會產生變形　
    b、設計荷載值X3.0時，鋼格板不會產生斷裂
    c、特殊荷載條件下的設計要求由供需雙方共同商定
    3、樓梯踏步板的設計要求：
    在設計荷載條件下，任意踏步中點變形撓度不能大于其跨距的1/200，不能超過6mm，除滿足上述要求外，所有踏步板還應符合下列規定：
    a、設計荷載值X1.5時，鋼格板不會產生變形
    b、設計荷載值X3.0時，鋼格板不會產生斷裂
    4、排版設計：
    a、按公稱寬度表優先選用原板寬度，不足原板寬度時，選用與扁鋼數目相應的公稱寬度值
    b、鋼格板負載扁方向兩端在支撐架上的支撐長度每端不得小于25mm
    c、排板間隙：鋼格板之間5-10mm，鋼格板與相鄰結構間10mm
    d、平臺（走道）上的鋼格板最小寬度300mm
鋼格板的表面處理
    1、熱浸鍍鋅：熱浸鍍鋅一般在包邊工序完成后進行，當負載扁鋼厚度不小于5mm時，鍍鋅后的平均鋅層重量不小于610克/平米；當負載扁鋼厚度小于5mm時，鍍鋅后的平均鋅層重量不小于460克/平米，鍍鋅后質量及要求應符合GB/T13912規定。
    2、涂漆：根據用戶的特殊要求噴涂、刷涂或浸漬。




節省材料：承受相同荷載條件下最省材料的方式，相應地，可減少支承結構的材料。
減少投資：省材料，省人工，省工期，免清潔和維護。
施工簡便：在預安裝好的支承上用螺栓夾固定或焊接固定，一人即可完成。
節省工期：產品無需現場再加工，安裝非常迅速。
經久耐用：出廠前經熱浸鋅防腐處理，耐沖擊和重壓能力強。
現代氣派：外形美觀，設計規范，通風透光，給人以整體流暢的現代感受。
結構輕便：用材少，結構輕，且易于吊裝。
防積污物：不積雨水，冰雪和灰塵。
減少風阻：因通風好，遇大風風阻小，減少風力破壞。
設計簡便：無需小支梁，結構簡單，設計簡化；無需設計鋼格板詳圖，只注明型號即可，廠方可代客戶設計排板圖。
通風，采光，散熱，防爆，防滑性能好：酸堿腐蝕能力：在PH 6至PH 12.5范圍內，鋅層表面形成穩定的保護膜，耐腐蝕性能好。


6、鋼格板的固定方法
可選用焊接和安裝夾緊固兩種方式。焊接的優點是固定，不會松脫，具體位置在鋼格板的每個角根扁鋼上，焊縫長不小于20mm，高不小于3mm的角焊。安裝夾的優點是破壞熱浸鋅層及拆卸方便，每塊板至少需要4套安裝夾，安裝夾的使用數量隨著板長度的增加而增加中。最安全的方法是不用下夾，直接將螺釘頭焊在梁上，保證鋼格板不會因安裝夾松脫而從梁上滑落。
7、鋼格板不同用途的系列分類：
系列1（間距30mm）鋼格板是最常用型，用途遍及各工業領域的產品，這種系列鋼格板的受荷扁鋼中心距離為30mm,符合美準規定，在整個鋼格板系列中，對表面沖擊具有最強的抵抗力。它廣泛地應用于電廠、提煉廠、污水處理廠、糧倉、化工廠、公路、機場和碼頭等平臺、走道和排水溝蓋、樓梯踏步等。其中齒型鋼格板可用于潮濕、滑膩的地方，尤其適用于海上采油平臺。
系列2（間距40mm）鋼格板是最輕便型，符合英準規定的固定平臺，走道及樓梯的規格，在跨距小的場合下，這是最理想的產品，即使在運輸設備走道那樣的負荷下也不例外，也可用來做倉庫的貨架、樓閣的面板、棧橋、防護柵欄、太陽簾等。
系列3（間距60mm）鋼格板是特別為采礦工業的應用而發展的品種，它解決了礦物濺落在板面上的難題。這個系列的鋼格板具有名義尺寸為50*60mm的通空，容許大多數的濺落料穿落，從而保證了板面的干凈和安全，這種產品常常被用在破碎系統中的板面，輸送線上的走道以及球磨機，加工廠及運轉站等。
