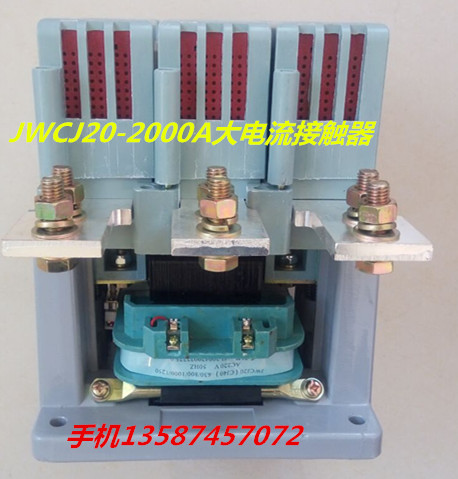

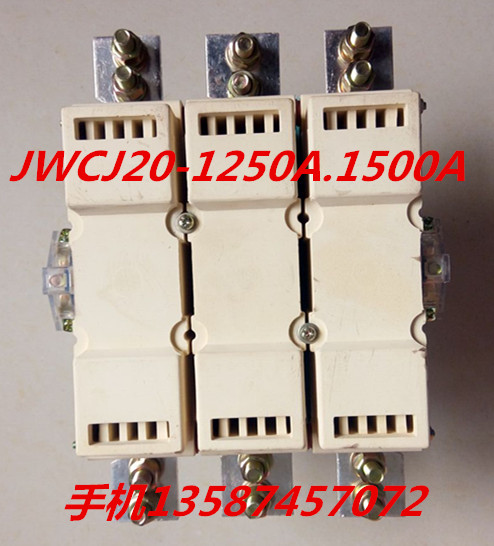

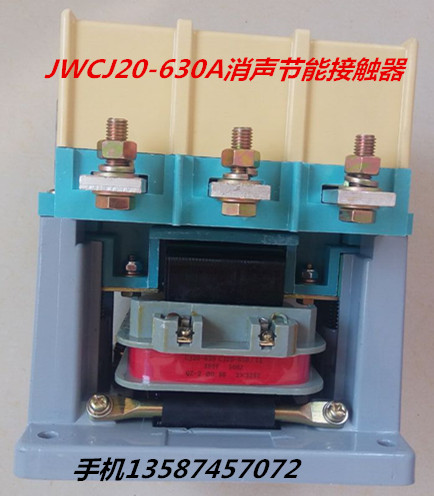

消聲節能交流接觸器JWCJ20-630A.800A.1000A.1250A

CJ20系列交流接觸器主要用于交流50Hz、額定電壓至690V(個別等級能至1140V)、電流至630A的電力線路中供遠距離接通和分?jǐn)嚯娐芬约邦l繁起動和控制交流電動機，并適宜于與熱繼電器或電子保護裝置組成電磁起動器，以保護電路或交流電動機可能發生的過負荷及斷相。

二：型號及其含義

一些常見型號：CJ20-10 CJ20-16 CJ20-25 CJ20-40 CJ20-63 CJ20-100 CJ20-160 CJ20-250 CJ20-400 CJ20-630

注1：以數字代表額定工作電壓“03”代表400V一般可不寫出；“06”代表690V，如其產品結構無異于400V的產品結構時，也可不寫出；“11”代表1140V。

注2：K表示礦用型接觸器，J表示節能型交直流操作，S表示鎖扣型。

三：結構特征

CJ20系列交流接觸器為直動式、雙斷點、立體布置，結構簡單緊湊，外形安裝尺寸較CJ10、CJ8等系列接觸器老產品大大縮小。

CJ20-10～CJ20-25接觸器為不帶滅弧罩的三層二段式結構，上段為熱固性塑料軀殼固定著輔助觸頭、主觸頭及滅弧系統，下段熱塑性塑料底座安裝電磁系統及緩沖裝置，底座上除有使用螺釘固定的安裝孔外，下部還裝有卡軌安裝用的鎖扣，可安裝于IEC標準規定的35mm寬帽形安裝軌上，拆裝方便20-40及以上的接觸器為兩層布置正裝式結構，主觸頭和滅弧室在上，電磁系統在下，兩只獨立的輔助觸頭組件布置在軀殼兩側20-40用膠木軀殼，CJ20-63~CJ20-630用鋁底座。

觸頭滅弧系統：全系列不同容量等級的接觸器采用不同的滅弧結構20-10和CJ20-16為雙斷點簡單開斷滅弧室，CJ20-25為U形鐵片滅弧，CJ20-40~CJ20-160在400V、690V時均為多縱縫陶土滅弧罩，CJ20-250及以上產品在690V時用柵片滅弧罩，在1140V時均采用柵片滅弧罩。

全系列接觸器采用銀基合金觸頭20-10、CJ20-16用AgNI觸頭，CJ20-40及以上用銀基氧化物觸頭。滅弧性能優良的觸頭滅弧系統配用抗熔焊耐磨損的觸頭材料使產品具有長久的電壽命，并適于在AC-4類特別繁重的條件下工作。

電磁系統：CJ20-40及以下接觸器用雙E形鐵心，迎擊式緩沖；CJ20-63及以上用U形鐵心，硅橡膠緩沖。
