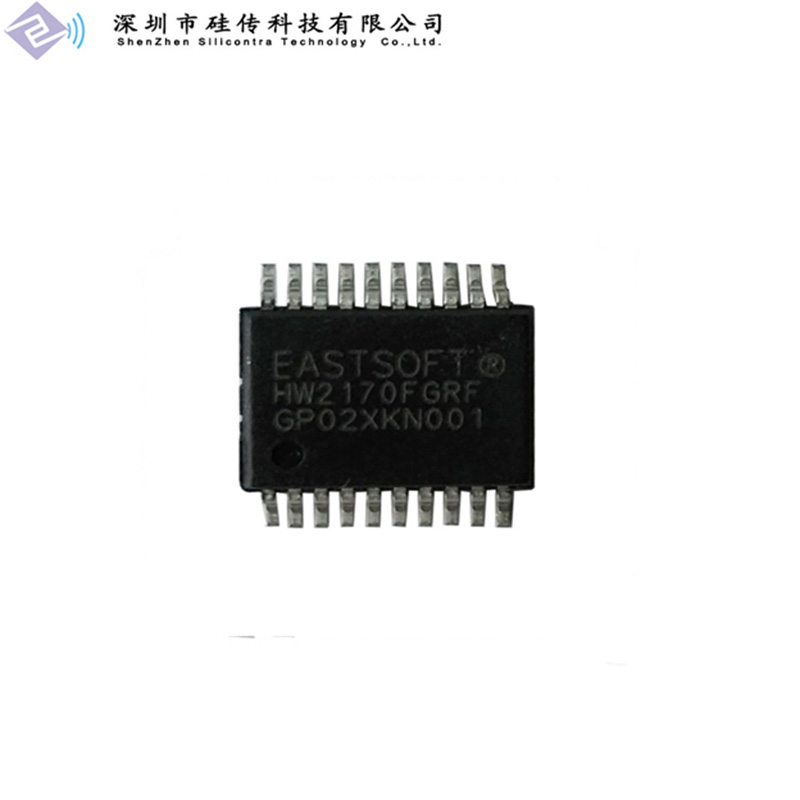

HW2171無線智能遙控芯片2.4G無線遙控方案

產品簡介

1.  HW2171是一款低成本，高集成度2.4GHz無線SOC芯片，采用SSOP20封裝，最多可提供8路IO引腳。

2. MCU采用高性能HR7P RISC CPU內核，系統時鐘支持20MHz，提供12KWords的OTP程序存儲空間，64 Bytes SRAM數據存儲器。

3.  RF收發器發射功率可以到8dBm，接收靈敏度可達到-96dBm@250Kbps、-91dBm@1Mbps。

RF收發器主要特征

1.  使用國際通用的2.4GHz ISM工作頻段

2.  支持GFSK調制方式

3.  支持2.1V~3.6V電源

4.  接收機靈敏度(0.1%BER)：?  -91dBm@1Mbps

5.  支持250Kbps/1Mbps兩種數據速率

6.  發送數據包格式可選，數據包長度可?  -96dBm@250Kbps

7.  支持自動應答功能(ACK)，支持ACK帶PAYLOAD功能

8.支持發射機輸出功率手動(自動)控制：-35dBm ~ +8dBm

9.支持自動重傳功能(ART)

10. 發射機輸出功率在0dBm時，芯片功耗芯片功耗約為19mA

11.  支持自動頻率控制(AFC)

12.  接收機工作時，芯片功耗約為22mA

13.   POWER DOWN模式下電流約為1.5uA

14.   SLEEP模式電流約為15uA

15.  支持自動增益控制(AGC)

16.  支持?jǐn)?shù)字RSSI測量

17.  支持曼切斯特、8bit/10bit線性等編碼

18.  兩級收發FIFO，每級64bytes

19.  兩級ACKFIFO，每級32bytes

20.  支持4 PIPE多邏輯通道傳輸

21.  支持4線SPI接口，時鐘頻率8MHz

22.   IDLE模式電流小于2.0mA

23.  支持12/16/20MHz（+/-60ppm）石英晶體振蕩器

24.  工作溫度范圍：-40 ~ 85℃

MCU主要特征

1.  采用高性能HR7P RISC CPU內核，79條精簡指令集

2.  外部可用8個IO端口

3.   2路8位PWM時基定時器T8P1/T8P2

4.  模擬數字轉換器ADC

5.  每個機器周期包括兩個系統時鐘周期

6.  系統時鐘支持20MHz，最小指令周期100ns

7.   3uA@5.0V，25℃，典型值

8.   20uA@32KHz，3.0V，25℃，典型值

9.   610uA@2MHz，5.0V，25℃，典型值

10.工作電壓范圍：2.1V ~ 3.6V

11.工作溫度范圍：-40 ~ 85℃

12.  支持中斷處理，12個中斷源

13.  支持4個外部端口中斷PINT0~PINT3

14.  支持1個外部按鍵中斷KINT

15.  支持LVD中斷

16.  2K Words OTP程序存儲器，8級程序堆棧

17.   64 Bytes SRAM數據存儲器

18.  內嵌上電復位電路POR

19.  內嵌下電復位電路BOR

20. 支持獨立硬件看門狗定時器

21.  支持內部高頻16MHz RC振蕩時鐘源

應用領域

智能燈光遙控器

玩具遙控器

智能家居

電動車鑰匙

遙控童車/玩具

其他無線傳輸

備注：免費提供航模方案開放程序
