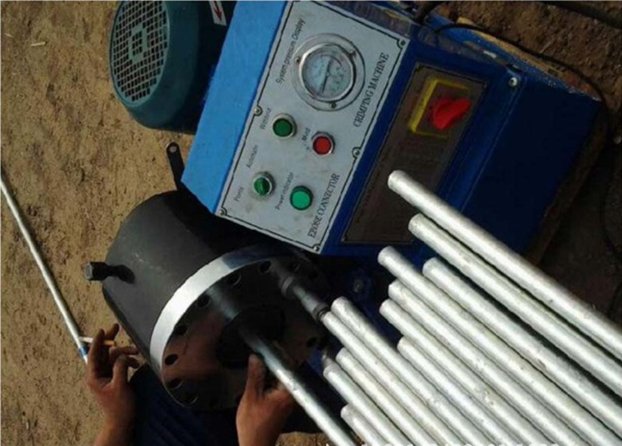

1-5MM壁厚鋼管|鐵管|銅管|鋁管|鍍鋅管專業快速縮管機

建筑鋼管縮管機 大棚鋼管縮管機 鐵管縮管機

建筑鋼管縮管機 大棚鋼管縮管機 鐵管縮管機 安全環保 成本低 減少材料 反復拆裝性好 效率高 操作簡單易學 廠家直銷熱線0769-23124945 18826870702(微信同號) QQ3069078784 本公司為更加貼近客戶需求，現已經推出縮管機定制服務，可以按照客戶的需求定制高精度高質量的創新縮管機及模具定制服務！扣壓范圍在4mm—230mm的各類管件與接頭、管件與管件扣壓設備，凡在我廠購買的任何產品均可享受整機免費一年保修、終生免維護費且有專業人員指導操作應用，提供技術 ，配件，信息等方面的支持與服務

建筑鋼管縮管機采用德國力士樂Rexroth 液壓元件技術設計制造，具有體積小、 重量輕、結構緊湊、操作簡單、油路設計、效率高、性能可靠

同時在設計構造上重新增加以下功能

1、改善鋼管鐵銹、水泥等排污功能

2、增加定位裝置解決鋼管縮頭尺寸長短不一的問題；

3、機頭可更加客戶要求定制可移動方向功能；

4、體積小，占地面積少，移動方便；

5、改進彈簧易損問題，大大減少?gòu)椈勺冃喂收?/span>

6、模具靈活，可根據客戶需求定制加長模具

建筑鋼管縮管機參數介紹

TYPE   機器型號                 SP52

SWAGING  FORCE 扣壓力（KN)           500T

SWAGING  RANGE 扣壓范圍（MM)          14-120mm

NUMBER  OF  DIE  跟機模具（副）      10

MAX. OPENRNG  模具收擴行程（MM )      +/-45

MOTOR 電機功率（KW)                3KW

VOLTAGE  使用電壓（V)               220V/380V

NOISE  LEVEL(DB(A))噪音等級          IP74

壓力設定系統                     是

雙作用油缸                      是

雙速雙錐鍍斜面                   是

油缸保護裝置                    是

內鎖式模具                     是

模具裝配器                    是

大棚鋼管縮管機采用德國力士樂Rexroth 液壓元件技術設計制造，具有體積小、 重量輕、結構緊湊、操作簡單、油路設計、效率高、性能可靠

同時在設計構造上重新增加以下功能

1、完全代替人工焊接方式

2、增加定位裝置解決鋼管和鐵管縮徑尺寸長短不一的問題；

3、增加自動排渣裝置，解決了用戶在使用過程中因廢渣堵塞模具卡死現象，大大提高了工作效率和機械的壽命

3、縮頭行程重新改進，大大提高生產效果，日工作效率3000-5000根

4、體積小，占地面積少，移動方便；

5、模具精度高，縮頭后不會出現鋼管鐵管裂痕等現象

6、模具靈活，可根據客戶需求定制（解決方型管、長方型管及六棱型縮頭）

大棚鋼管縮管機技術參數

1.扣壓力：300T

2.扣壓力:300T

3.壓管通徑(內徑）：14-120mm

4.電機功率：3KW-50HZ（國外可選）

5.額定電壓:三相AC380V或單相AC220V

6.油壓:31.5Mpa

7.油泵流量:2.5ML/REV

8. 張合周期：10S

9.張口：120mm

10.收擴范圍：+/-25mm

11.扣壓次數/秒：30次

12. 扣壓控制精度：0.02mm

13. 扣壓后產品不圓度：0.1mm

14.隨機配套模具:9套

15.外型尺寸:700mm*450mm*700mm(L*W*H)

16.整機重量(不含油):200KG

建筑鋼管縮管機 大棚鋼管縮管機 鐵管縮管機介紹

6.十余年的制造經驗與嚴格的品質管理，我們的承諾是產品出廠維修率是零，請客戶放心選用

縮管機工作原理
油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成。

縮管機安裝調試
搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。嚴禁搬抬壓管機頭及電機、電器箱部位。
安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入68#抗磨液壓油到油位表2/3位置。
接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根電源線的位置。
千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。
壓力調整：壓管機系統壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減?。ǔ鰪S時已調好，必要時可以自行調整）

模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，值不大于10Mpa（出廠時已調好，必要時可以自行調整）

建筑鋼管縮管機 大棚鋼管縮管機 鐵管縮管機操作方法

1). 一次加足32-46#液壓油50kg(是正牌原裝抗磨液壓油)

2）.接好電源. 如果你用的是三相電機，注意不要接反轉(俯視：電機風扇順時針?lè)较蛞粸檎D(zhuǎn))

3）.安裝好你所需要的模具,如你要扣壓51mm內徑的管，就請裝上對應標號51的模具

4）.電機開關控制電動機。

5）.啟動開機后看電動機是否順時針?lè)较蜻\(yùn)轉。

6).微調應與進退開關配合使用，向順時針?lè)较蛐D(zhuǎn)即大，反之即小，然后再按一下進退按鈕，即停止工作。

7）.進退開關的“合?！睘榭s小，“開模”為退開

注：千分尺說明：每倒旋半周多壓進1mm，每正旋半周少壓進1mm,依次類推，同一規格膠管、接頭，個金屬接頭達到所需要的壓力，無需再動定位器，一直把該規格壓完，其結果壓縮數據完全一致

溫馨提示：.客戶要拆裝磁吸開關清洗，必須按照我公司的線路圖安裝。（如擅自更改顏色及拆裝，不遵守線路圖裝置，本公司一律不負責保修）

縮管機維護保養
1.油箱的液壓油超過液壓油廠商規定時效時應更換，或者目視油位表，如果液壓油已氧化偏黑了一定要更換。

2.經常往模座移動面注射抗磨潤滑油。
3.非縮管機工作時間，請蓋好防塵罩防止雜物進入模座內。



縮管機售后服務

1、負責所供設備的指導安裝調試。

2、提供需方設備維護人員培訓。

3、對所售設備提供一年保修（易損易耗件除外）、終生維修。

4、定期回訪, 即時解決用戶使用中產生的問題

建筑鋼管縮管機 大棚鋼管縮管機 鐵管縮管機 更多內容、更多款式、更多圖片請致電

0769-23124945 18826870702(微信同號) QQ3069078784 咨詢，或點擊網址shop1382142499401.1688.com
