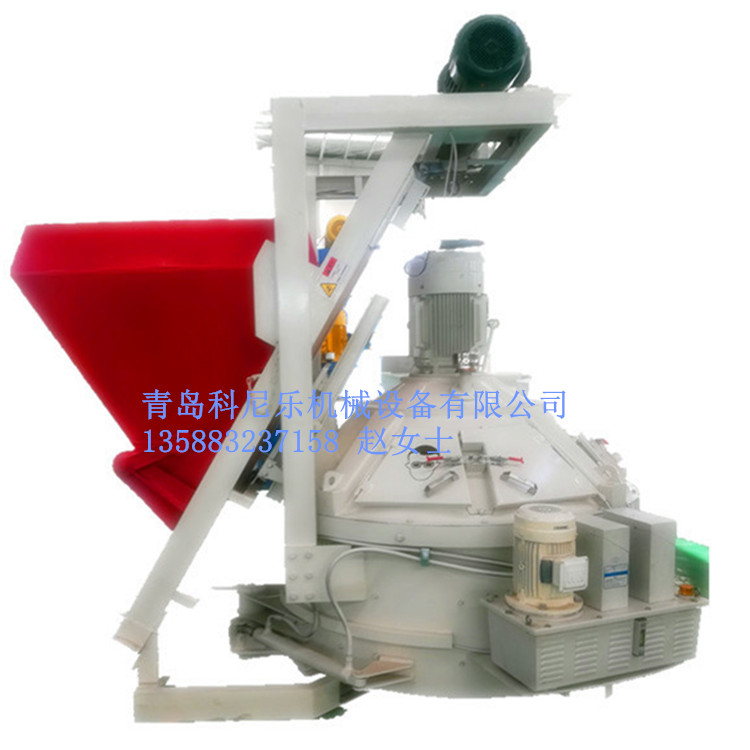

立軸行星式攪拌機

一、產品介紹

     結構緊湊，傳動平穩，樣式新穎，性能，經濟耐用，安裝、維修方便，不存在漏漿問題。

二、傳動裝置

    傳動裝置由電機帶動本公司專門設計的硬齒面減速機（產品）進行傳動，電機與減速機之間安裝彈性聯軸器或液力耦合器（選配，即使在滿載情況下也可保證正常啟動），減速箱由我公司吸收歐洲技術設計并具有完全獨立，新研發的減速箱，具有噪音低、扭矩大、耐用性強的特點。即使在苛刻的生產條件下，也能將功率平衡有效的分配到各攪拌裝置，從而保證攪拌機正常運轉工作，并達到高穩定性、低維護成本的目的，運行可靠性更高。

三、運動軌跡

     攪拌葉片的公轉、自轉是經過深入的研究以及不斷測試而確定的，使攪拌機在攪拌各種粒徑及比重的骨料不產生離析的情況下得到的生產率。攪拌筒內的物料運動軌跡圓滑、連續。當公轉體轉動一周時，攪拌葉片的運動軌跡覆蓋了整個攪拌筒。

四、攪拌裝置

靠安裝在攪拌筒內帶葉片的行星軸旋轉時將物料擠壓、翻轉等復合動作進行強制性攪拌。攪拌葉片設計為平行四邊形結構（產品），客戶可根據實際使用磨損狀況旋轉180°進行重復使用，有效的提高葉片的利用率和壽命，并且針對卸料速度設計了專門的卸料刮板，提高生產率。

五、卸料裝置

本公司根據客戶的不同要求，可采用氣動、液動等方式開關卸料門，卸料門數量最多可以開三個，并且在卸料門上設計有專門的密封裝置，以確保其密封牢固、控制可靠。

六、水路裝置

水路采用上置式結構（產品），解決管路中殘余外加劑和水的現象，避免可客戶換配方時造成損失。噴頭采用螺旋形實心圓錐形噴嘴，具有細密均勻的霧化效果，覆蓋面積大，使物料攪拌均勻。

七、應用案例

（一）雙塊式軌枕

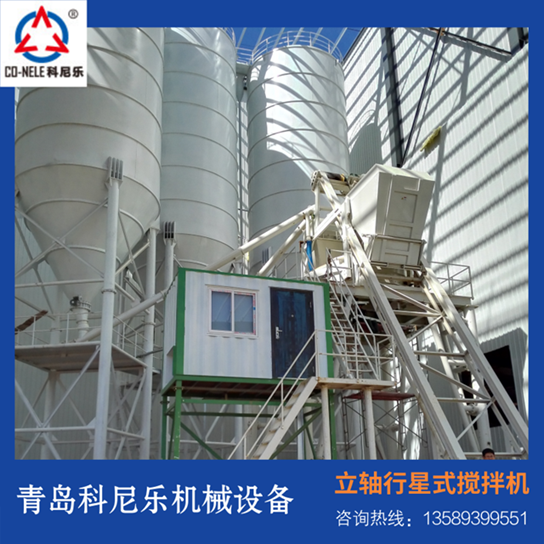

雙塊式軌枕制造工藝流程不可或缺的工藝是混凝土制備，生產線中的攪拌供料系統由混凝土攪拌站及供料小車組成，混凝土攪拌站采用立軸行星式攪拌機，具有自動計量、自動檢測原材料及混凝土含水率功能，液壓卸料門。

（二）預制橋梁構件

    在預制橋梁構件生產工藝流程中采用立軸行星式攪拌機攪拌混凝土原材料。立軸行星式攪拌機“技術、質量穩定、價格合理、施工速度快”獲得良好的技術經濟效益。

（三）預制構件

    混凝土預制構件是以混凝土為基本材料預先在工廠制成的建筑構件。包括梁、板、柱及建筑裝修配件等。供施工現場裝配。是建筑工業化的物質基礎。

　　采用立軸行星式攪拌機攪拌的物料制成的構件具有以下特點：

　　1、結構性能良好，采用工廠化制作能有效保證結構力學性，離散性小。

　　2、施工速度快，產品質量好，表面光潔度高，能達到清水混凝土的裝飾效果，使結構與建筑統一協調。

　　3、工廠化生產節能，有利于環保，降低現場施工的噪音

　4、防火性能好。
