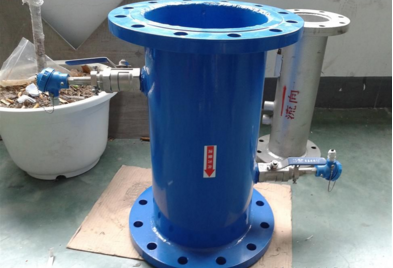

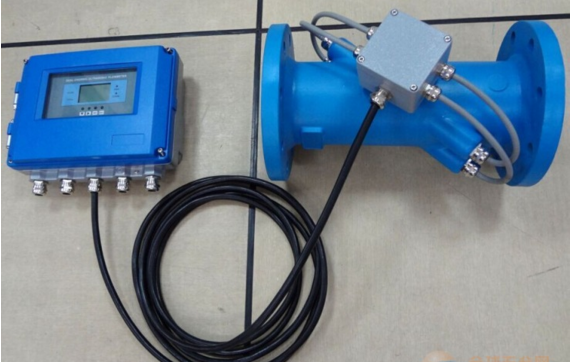

ZY-CSB-100D分體管段式超聲波流量計的詳細資料：

我公司超聲波流量計/熱量表是在第11版超聲波流量計的基礎上，采用TI的MSP430FG4618低功耗單片機，開發的一種通用型高性能、格、高可靠性，功能強大的超聲波流量計。選用了國際上的半導體元器件廠商生產的、進的集成電路及微處理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作。

特點：

1．  測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。

2． 每個測量周期中128次數據采集輔助以研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更 好。

3． 隔離型RS485雙接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。

4． 帶有三路精度0.1%的模擬輸入接口，可連接溫度壓力等信號。

5． 1路4-20毫安模擬輸出可作為流量/熱量變送器。

6． 2路3線制PT100電阻信號輸入可作為熱量表。

7． 3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。

8．  帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。

9．  污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。

10．超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。

11．具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出板、頻率信號輸出板、熱敏     打印機、數據記錄儀     等外部設備。

12．流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。

13．硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤顯示模塊、串口鍵盤顯示模      塊等組成，用戶可根     據需要選擇。

14． MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選用。推薦的協議是MODBUS-      RTU或MODBUS-           ASCII協議。

15．日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協       議讀出。

16． 16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。

17．  定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自     動定時輸出或者是自     動記錄。

18．  OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。

19． 帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。

20． 串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。

21． 具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。

22． 具有一個可編程內置的定量控制器。可使用外部輸入信號或者是MODBUS指令啟動。

23．  單一24V（使用DC 8～36V）直流電源工作。工作電流小于50毫安。

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

 其關系符合下面表達式：

其中：

θ 為聲束與液體流動方向的夾角

M,為聲束在液體的直線傳播次數

D 為管道內徑

Tup 為聲束在正方向上的傳播時間

Tdown 為聲束在逆方向上的傳播時間

ΔT=Tup –Tdown

新版接線圖：

快速輸入：

常規測量時需要輸入下列參數：

1. 管道外徑

2. 管壁厚度

3. 管材

4. 襯材參數 （如有的話，可包括襯里厚度和襯材聲速）

5. 液體類型

6. 傳感器類型 （因?yàn)橹鳈C(jī)可支持多種不同傳感器）

7. 傳感器安裝方式

上述參數條件的輸入步驟一般遵循下列設置步驟：

1. 鍵入MENU  1   1  進入11號窗口輸入管壁厚度后鍵入 ENT 鍵；

2. 鍵入 ▼/- 進入12號窗口輸入管壁厚度后鍵入 ENT 鍵

3. 鍵入 ▼/- 進入14號窗口 ENT ， ▲/+ 或 ▼/- 選擇管材后鍵入 ENT 鍵；

4. 鍵入 ▼/- 進入16號窗口 ENT ， ▲/+ 或 ▼/- 選擇襯材后鍵入 ENT 鍵；

5. 鍵入 ▼/- 進入20號窗口 ENT ， ▲/+ 或 ▼/- 選擇流體類型后鍵入ENT 鍵；

6. 鍵入 ▼/- 進入23號窗口 ENT ， ▲/+ 或 ▼/- 選擇傳感器類型后鍵入 ENT 鍵；

7. 鍵入 ▼/- 進入24號窗口 ENT ， ▲/+ 或 ▼/- 選擇安裝方式后鍵入 ENT 鍵；

8. 鍵入 ▼/- 進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好傳感器（見下節傳感器安裝部分）；

9. 鍵入MENU  0   1  進入01號窗口顯示測量結果。

三種可選配的主機：

可選配的流量傳感器：

可選配的溫度傳感器：

基本技術參數：
