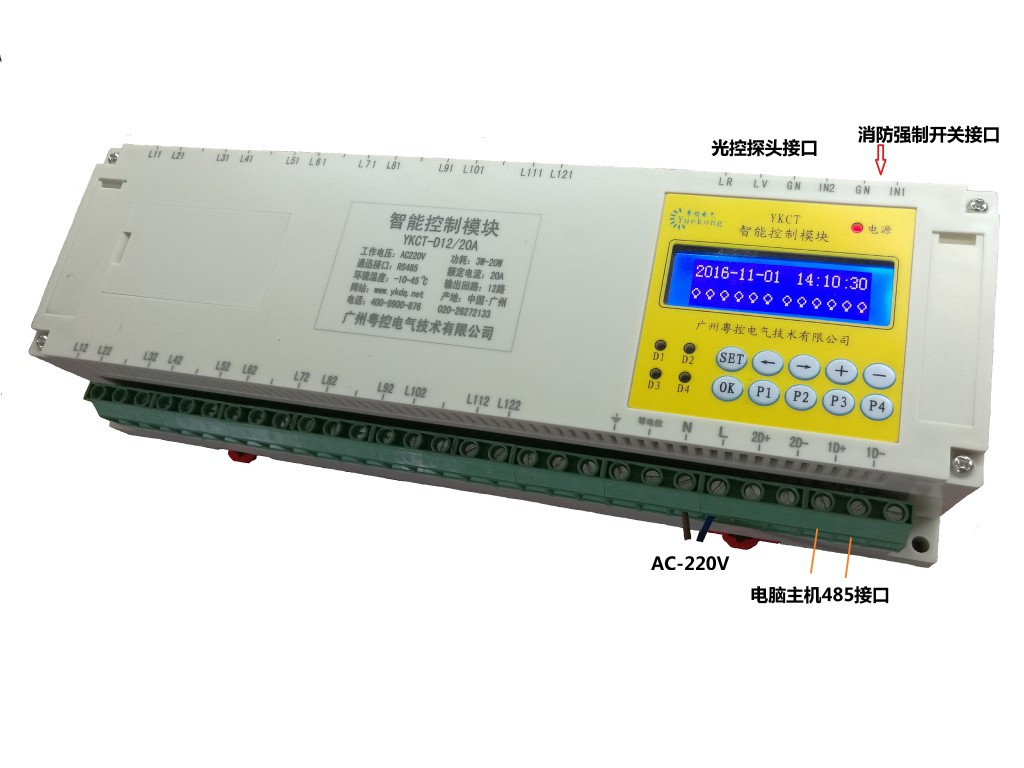

智能繼電器開關照明模塊電腦連接智能照明模塊消防燈模塊。

一、注意事項

1.1、安裝、使用前請認真閱讀本產品說明書，如有不明白或疑問請聯系廠家。

1.2、嚴禁擅自拆封.

1.3、本裝置必須由具有電工上崗專業資格的人員才能安裝、使用。

1.4、嚴禁濕手操作，以防發生事故。

1.5、不要安裝在外磁場大于5倍的地方，否則會導致產品不正常工作。

1.6、產品安裝場所應無危險、無腐蝕性氣體、并應注意防潮、防塵、防振動和避免日曬。

1.7、安裝前請檢查產品是否完好無損，并按說明書要求進行調試，產品功能正常、動作可靠、確認完好無損，方可投入使用。

1.8、本產品沒有短路、漏電、過流保護功能，使用時工作電源及輸出回路要做相應的過載、漏電、短路保護。

1.9、產品投入運行后，使用方應運行記錄，并建立相應的管理制度。

1.10、次接負載通電前，一定檢測所有負載端與零、地線端是否存在短路問題，一定排除短路故障才能通電。

1.11、次通電，模塊每個回路不能一起通電，須通電一個回路，檢測電流正常方能繼續通電下一個回路，并且每個回路都在通電后時間檢測電流是否正常，如果發現異常，請及時斷電，排除故障后，確保電流正常（不過載）才能通電。

1.11、其它需要注意事宜，可以參考電器標準或者聯系廠家。

二、概述

智能照明模塊YKCT系列主要適用于辦公樓、酒店、商場、廣場、圖書館、公園、廣告燈、景觀照明等場合；系統集成時控、光控、人體（車體）感應控制、消防控制、遠控、手動、雙RS485通訊接口功能(支持連接第二方上位機監控系統)，配合場景控制面板可以實現場景模式控制?？梢蕴鎿Q傳統的照明控制方式（單一時控、人工現場手控），達到智能自動化控制開關燈，實現把定時開關燈、根據人(車)流量開關燈、根據天氣或者天黑開關燈、場景開關燈、遠程開關燈等多種開關燈方式組合使用，達到節電、智能、人性化開關燈，根據不同自定義配置能滿足多種復雜場合的使用需求。

三、基本參數

3.1、工作電源：AC12~15V（AC220V非默認），50/60Hz，或DC24V；

3.2、工作環境溫度：-10°C～+45°C；

    3.3、工作環境相對濕度：<95%；

3.4、功率損耗：1W～20W；

3.5、可配兩個標準工業RS485接口（標配一個RS485接口，如需用兩個RS485接口訂貨需備注），用于遠程控制；

3.6、系統穩定，帶自動復位功能；

3.7、導軌安裝、底板安裝方式；

    3.8、配有液晶屏的操作面板；

3.9、各個回路具有手動功能（常規模塊重啟后恢復為自動狀態）；

3.10、帶有獨立時鐘芯片；

3.11、具有掉電保存數據功能；

3.12、能脫離主機系統單獨操作以及運行；

四、基本功能

4.1、時控功能，每個回路能單獨設置開關燈時間；例如一臺12回路的照明模

塊，可以自定義某個回路或者所有回路是否啟用時控功能，而且每個回路

所設置的時間參數是獨立的，不受其它回路影響；

4.2、光控功能，每個回路能單獨設置不同的光照度開關燈；用戶可以自定義，

哪些回路啟用光控功能，可以讓不同的回路在不同的光照度下開關；

4.3、消防接口，強制開關燈，可以通過消防強制開關信號進行強制開啟控制；

4.4、人體感應開啟功能，裝上人體感應器，當檢測到有人靠近則開燈，人離開

的時候延時關燈；

4.5、地下室停車場智能開關燈功能，裝上車輛檢測器，當檢測有車輛進入?yún)^(qū)域

時，該區域亮燈，人車離開后延時自動滅燈；

4.6、以上各功能可以混合使用，實現智能自動化節電模式；

4.7、自帶液晶顯示屏控制面板，能離線獨立設置所有參數；

4.8、自帶時鐘芯片，能離線獨立工作；

4.9、通過普通控制面板，可以在異地進行操作，比如在門衛室、室、監控

室、辦公室等遠程操作管理燈光；

4.10、通過場景控制面板，可以開啟預先設置好的場景燈光模式，達到合理開

關燈，節電效果；

4.11、電腦端控制，可以通有線或者無線方式在電腦操作管理所有模塊；

五、故障處理

5.1、如果發現發異常發熱、冒煙或者變形，請先把前級電源、工作電源切斷，  停止使用，并聯系廠家；

5.2、如果發現某個回路一直處于開或者關狀態，在確保輸出端用電安全的情況下，手動開關測試，如果手動開關能達到開關功能，說明繼電器正常，基本可以確定設置參數不正確，接下來請檢查所設置的日期時間、開關燈時間、光控設置、輸入設置、開燈方式等參數；

5.3、如帶購買帶有光控功能的產品，出現開關燈不正常，請檢查光控當前光照度檢測是否正確，檢查光探頭是否受干擾。

5.4、如果出現以上及其它異常故障，可以聯系廠家,在保修期間，希望勿擅自拆開產品，否則不給予免費保修。

六、售后服務

6.1、自出廠日期起12個月保修期，但是在下述情況下此保修便會失效；

6.2、發現產品的使用情況不符合要求或使用時其實際情況與工作條件不符；

6.3、維修、退換產品時，請?zhí)峁┯嘘P(guān)故障情況說明；

6.4、地震、火災、雷擊、異常電壓、其它不可抗拒的自然災害原因；

6.5、購買如果簽訂合同或者口頭協商有關售后服務約定，
