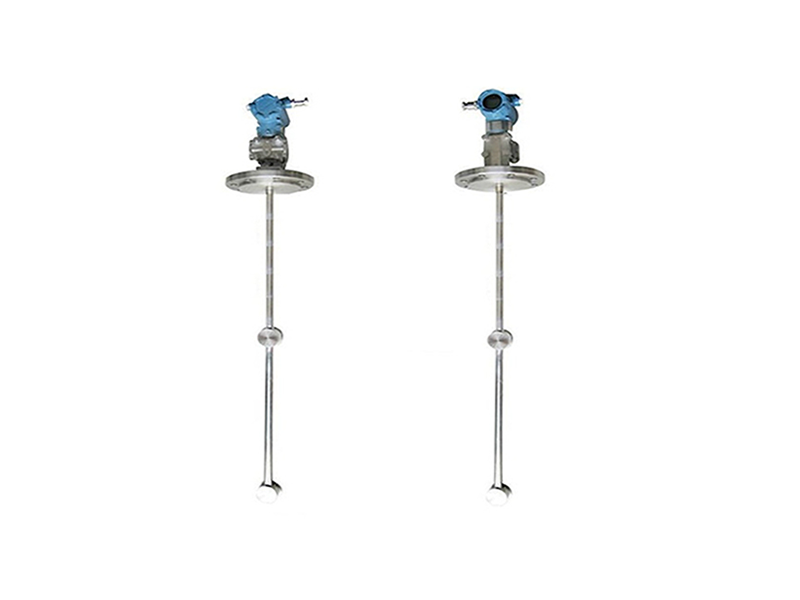

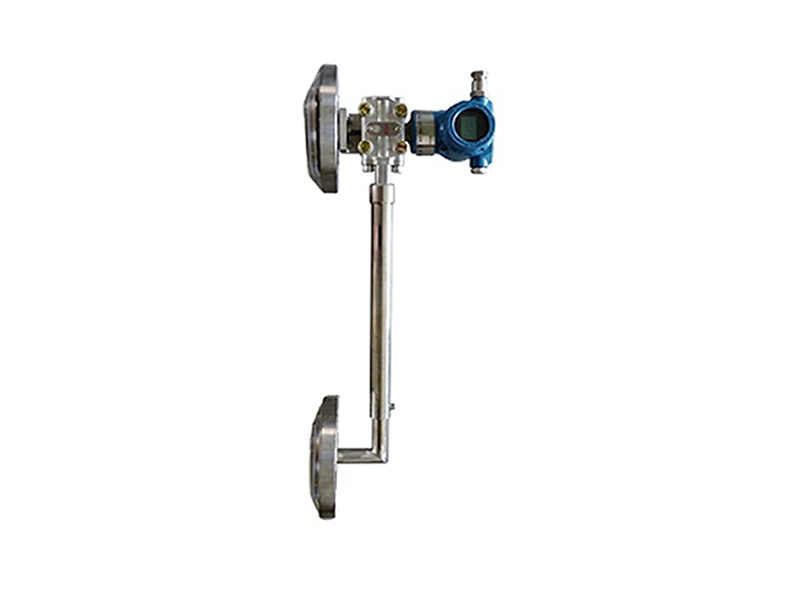

數字式智能在線密度計 工業在線密度計

一、產品概述：

        YX-MD系列在線密度計可對各種液體或液態混合物在線進行密度測理，在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測，在食品工業用于葡萄計、番茄計、果糖漿、植物油及軟飲料加工等生產現場，奶制品業、造紙業、黑漿、綠漿、白漿、堿溶液的測試，釀酒酒精度、化工類尿素等行業。

二、技術指標：

   1、4~20mA 電流輸出.選加數字信號（HART 協議）

   2、16~30VDC供電.推薦使用24VDC.

   3、密度量程：0～2克/立方厘米； 0~3克/立方厘米

   4、精      度：0.001克/立方厘米

   5、分 辨  率：0.0005克/立方厘米

   6、溫度量程：0～100℃

   7、溫度精度：0.2℃

   8、環境溫度：-10～60℃

   9、濕度范圍：0-90%

三、產品用途 ：

       該表可對各種液體或液態混合物在線進行密度測量。故在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測；在食品工業用于葡萄汁、番   茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶制品業；造紙業；黑漿、綠漿、白漿、堿溶液的測試；釀酒酒精度；化工類的尿素、清潔劑、     、酸堿及聚合物密度的測試。還可應用于采礦鹽水、鉀堿、天然氣、潤滑油、生物制藥等等行業。

四、產品特點：

  1、采用一體化結構的兩線制變送器，無活動部件維護簡單.

  2、四位半數字液晶顯示.

  3、安裝使用方便，插入液體即可顯示讀數.

  4、使用于流體或靜止液體，適合于管道和罐體安裝.

  5、溫度和密度兩個參數可交替顯示，便于進行行業標密換算.

  6、連續在線測量液體密度無過程中斷，可直接用于生產過程控制.

  7、接觸液體部件全部為幾種介質不銹鋼材料制造，安全；衛生.

  8、本介安全型可用于危險環境；衛生型可安裝于食品生產現場

五、工作原理：

     介質產生的壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一個張緊的彈性元件，它隨兩邊的壓力差而產生相對位移。測量  膜片的位移與壓力差成正比，位移為0.1mm，由它兩側的電容極板檢測，再由電子線路把測量膜片和電容極板之間的差動電容轉換為二線制4～  20mA的DC輸出信號，該信號由取樣電阻轉換成電壓信號，供A/D轉換和CPU進行采集、處理、傳輸給總線。

 理論公式如下：

 Δp=ρ·g·Δh

 Δp（單位：Pa）、g（重力加速度：9.8m/s2）、Δh（單位：m）、ρ為密度
