階新科技XT1511-MINI 2427內置IC燈珠

   1.產品概述:
XT1511是一個集控制電?與發光電?于一體的智能外控LED光源。其外 型與一個5050LED燈珠相同，每個元件即為一 個像素點。像素點內部包含?智能數 字接口數據鎖存信號整形放大驅動電?，電源穩壓電路，內置恒流電路，高精 度RC振蕩器，輸出驅動采用PWM技術，有效保證?像素點內光的顏色高一致性。
數據協議采用單極性歸?碼的通訊方式，像素點在上電復位以后，DIN端接受從控制 器傳輸過來的數據，首先送過來 的24bit數據被個像素點提取后，送到像素點內 部的數據鎖存器，剩余的數據經過內部整形處?電?整形放大后 通過DO端口開始轉 發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點 采用自動整形 轉發技術，使得該像素點的級聯個數?受信號傳送的限制，僅僅受限信 號傳輸速?要求。
LED具有低電壓驅動，環保節能，??高，散射角?大，一致性好，超低功?，超 長壽命等優點。將控制電?集成 于LED上面，電?變得?加簡單，體積小，安裝?加 簡?。
2.主要應用領域:
● LED全彩發光字燈串,LED全彩模組,LED幻彩軟硬燈條,LED護欄管，LED外觀/情景照明
● LED點光源,LED像素屏,LED異形屏,各種電子產品,電器設備燈。
3.特性說明:
● Top SMD內部集成高質量外控單線串行級聯恒流IC；
● 控制電?與芯片集成在SMD 5050元器件中，構成一個完整的外控像素點,色溫效果均勻且一致性高。
● 內置數據整形電?，任何一個像素點收到信號后經過波形整形再輸出，保證線?波形畸變?會?加。
● 單線數據傳輸，可無限級聯。
● 整形轉發強化技術，兩點間傳輸距離超過10M.
● 數據傳輸頻率可達800Kbps， 當刷新速?30幀/秒時，級聯數?小于1024點。
4.機械尺寸:

5.引腳圖及功能

   6. 產品命名一般說明
   XT1511
7.電氣參數（極限參數，Ta=25℃,VSS=0V） :


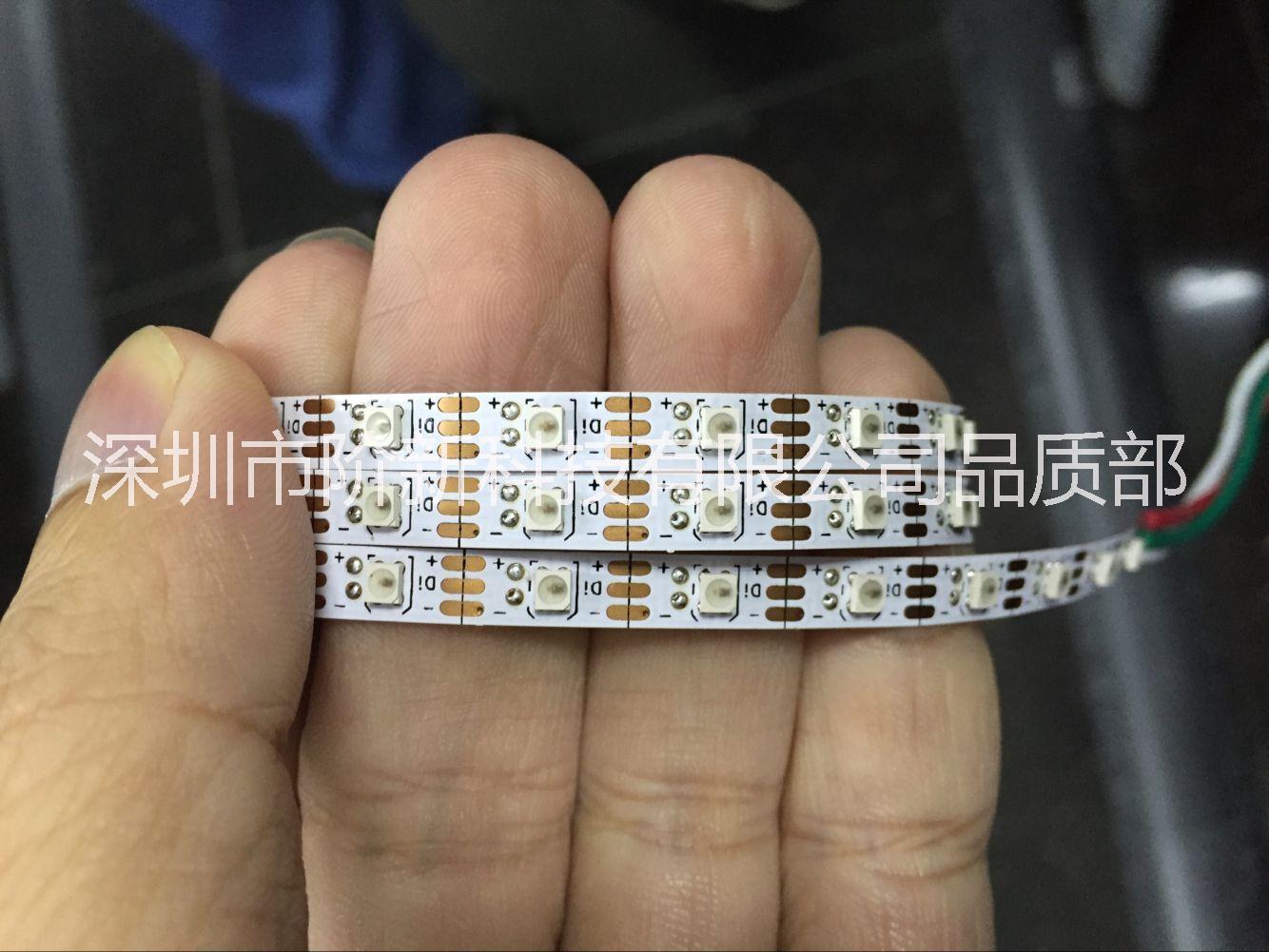

實物案例：
