產品說明 IODUCTION

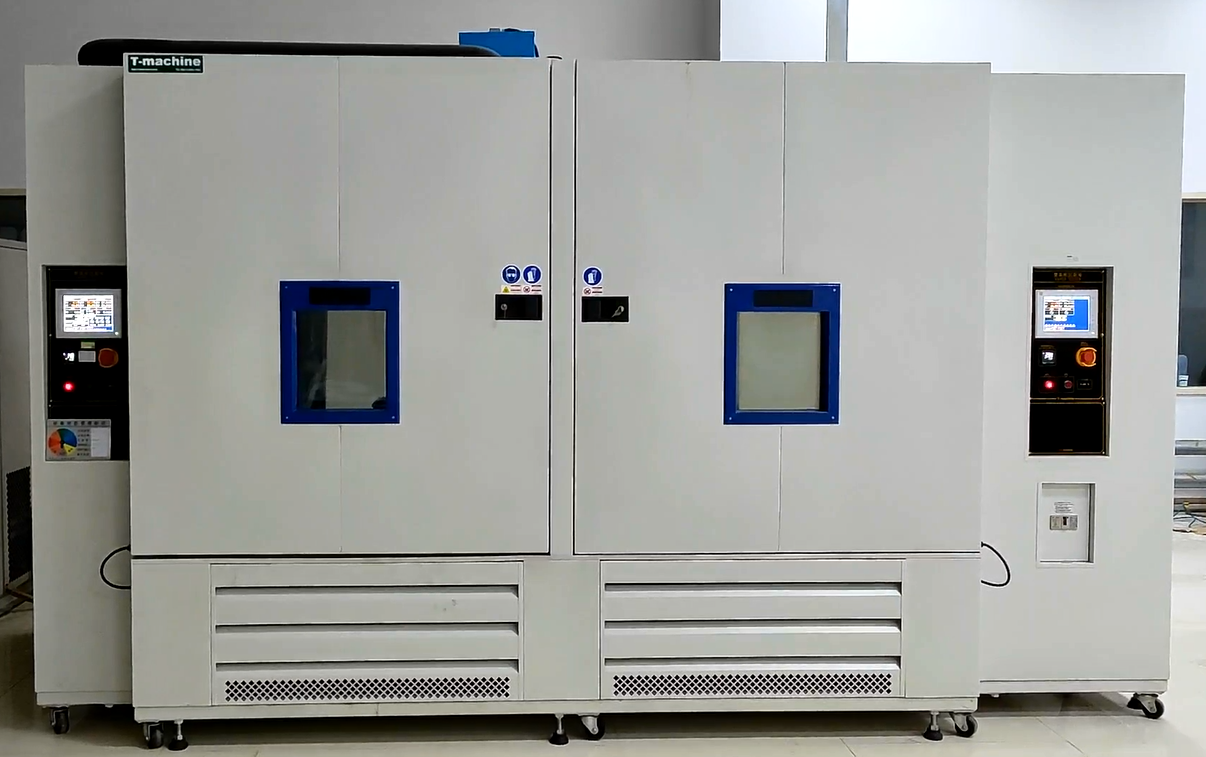

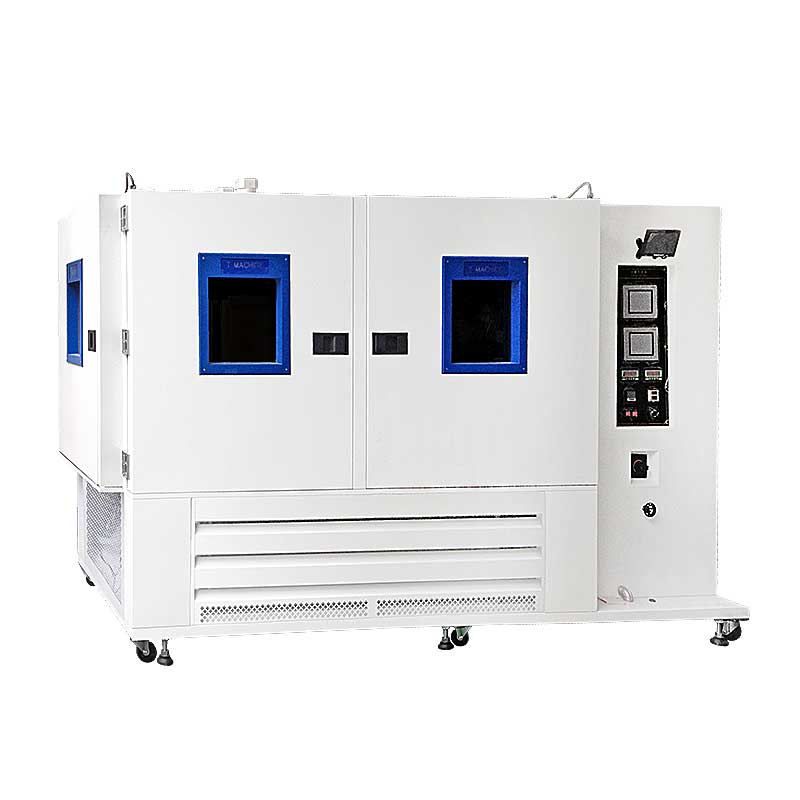

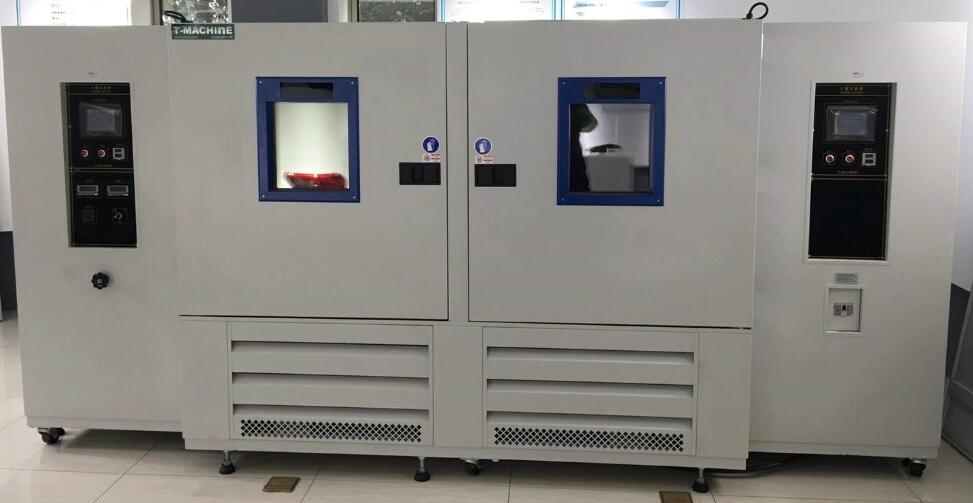

車燈水曇試驗機(帶溫濕度調節車燈洗車試驗系統)

一． 設備測試法規

＜依TSC 3000G 4.4.6項試驗方法實施.＞
（１）試驗品初期調整將試驗品以如下實施初期調濕
 （ａ）.燈泡部的シールキゃップ、燈泡、燈泡座等取出外.
 （ｂ）.放置于８０℃周圍環境中２４ｈｒ,使試驗品干燥.
 （ｃ）.放置于２５℃、７５％ＲＨ周圍環境中２４ｈｒ,使試驗品加濕.
 （ｄ）.放置于２３℃、５５％ＲＨ周圍環境中１ｈｒ,使外部空氣與試驗品內部流通.
 （ｅ）.于２３℃、５５％ＲＨ周圍環境中,將燈泡部之シールキゃップ、燈泡、燈泡座等裝著.
（２）試驗條件
 （ａ）.初期調濕后,將試驗品以正規取付狀態,設置于試驗機內.
 （ｂ）.燈殼面?zhèn)纫裕玻啊妗艟弑趁妫ǖ鬃鶄?cè)）２３℃、５５％ＲＨ設定后,消燈狀態放置１ｈｒ.
 （ｃ）.將燈具背面以８０℃設定后以近光燈（含近光燈點燈機能燈具）點燈（燈泡電壓為１３.０Ｖ）.
 （ｄ）.控制燈具背面自２３至８０℃,于３０±５分直線溫度上升,但于８０℃時濕度為１０％ＲＨ以下.
 （ｅ）.每經過點燈１０分鐘觀察霧氣發生狀況,測定霧氣發生時間.
 （ｆ）.連續１小時無發生霧氣之場合,每３０分鐘為間隔１小時３０分、２小時延長觀察.
 （ｇ）.燈殼側以觀察用燈光確認霧氣發生狀況（確認霧氣時燈具消燈狀態）
＜Shall be carried out in accordance with Section 4.4.6 of TSC3000G.＞
二． 設備基本規格：
本設備分為左右兩個測試區：
右區為安裝燈具背面（引擎室面）,高低溫循環及恒溫恒濕于此區做動
左區為透鏡安裝面 （車外部件）,冷水降雨及恒溫恒濕于此區 做動
左右兩區皆可于分離時單獨運轉溫濕度條件
型    式 : TMJ-9812 L
電    源 : 220V三相50/60HZ
功    率：21KW
溫濕度之規格：
右區溫度范圍 : -10 ℃ 至 100 ℃
左區溫度范圍 : -30 ℃ 至 100 ℃
升降溫速率：于-10℃--- 80℃ 時  1℃/M 左右雙區皆同（斜率控制）
右區濕度范圍 : 20% 至 98% RH （可運行20℃± 3 ℃ 38%± 5%RH）
左區濕度范圍 :  20% 至 98% RH（可運行70℃± 3 ℃ 10%± 5%RH） 使用外氣導入時
解析精度 : 1.溫度  ± 0.3 ℃
            2.濕度  ± 0.3 % RH
分布均度 : 1.溫度  ± 1.0 ℃
           2.濕度  ± 3.0 % RH
降雨之規格：
降雨泵浦：1hp日本原裝日機裝
流量計：2---15公升指針式流量計一組
恒溫水槽：60公升sus#304不銹鋼恒溫水槽（溫度控制范圍：10----35℃）
噴嘴：美國原裝spray system  5個
噴嘴導管：sus#304不銹鋼萬向式導管
降雨條件：
水溫： 15℃+1 ℃ / -2℃
噴嘴壓力：0.2Mpa   （max）
降雨量：10升/分鐘 （max）
噴嘴時分割角度：830
三.使用材質 :
1.內箱材質:采用SUS#304不銹鋼板
2.外箱材質:采用 SUS#304 高張力不銹鋼，經霧面條紋處理
3.保溫材質:進口高強度 PU 發泡絕緣材料
4.保溫層厚度：100mm
5 時分割角度20度 / 30分鐘
6.渦卷式高壓幫浦附壓力感應器及流量調節裝置
7.日本原裝壓力保護器
8.復層真空玻璃窗口 400 x 400mm
9.萬用風管及固定支架出風口
10.燈具密封采用難燃耐高溫帆布
