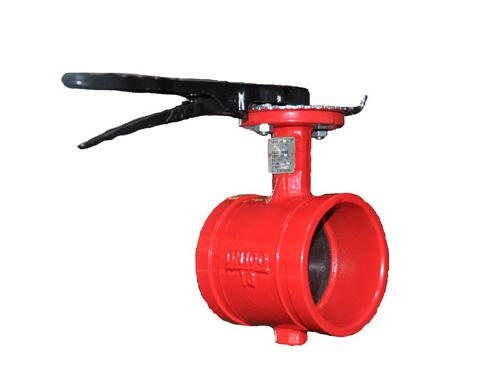

水泥罐、石粉罐放料閥，XD381X渦輪溝槽信號蝶閥結構和制造要求

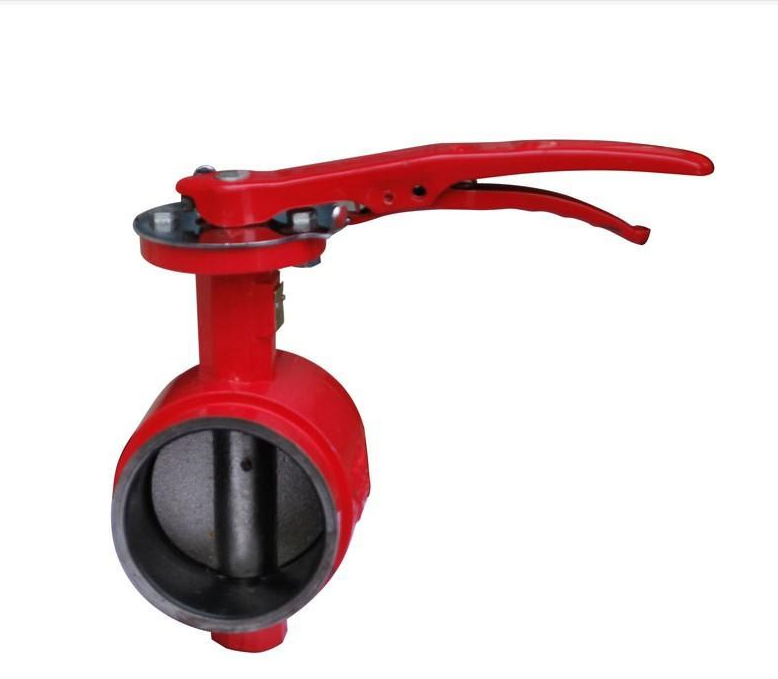

溝槽蝶閥采用蝸輪、蝸桿傳動，隨之凸輪轉動按位置將信號裝置上觸頭壓下或放開，相應輸出“通”“斷”電信號，顯示蝶閥的啟閉狀態。溝槽蝶閥分為手柄溝槽蝶閥和渦輪溝槽蝶閥兩種。具體制作和安裝要求：

　　1、在閥體上鑄鍛出流體的流動方向。

　　2、滑動部件間有一定的硬度差別以防相互咬緊，并提供有利的磨損特性，如:閥桿與上密封襯套，閥體與導向襯套，密封圈的支承面等。

　　3、填料和壓蓋所有需要填料的閥門都配供賣方推薦的自潤滑填料，其可濾物含量不超過25mg/I，填料具有降低不銹鋼閥桿腐蝕的措施，并且不需拆卸閥桿就可更換。

　　閥門的執行機構的設計應按數據表中系統設計壓力，溫度進行計算。所有閥門表面應進行加工，保證外型美觀。所有閥門編號應打印在閥門銘牌上。所有閥門須作水壓試驗，試驗壓力應為系統壓力的1.5倍，持續時間為不少于20分鐘。電動閥打開或關閉時閥座兩面的不平衡壓差應該是電動閥設計壓力的基準值。

　　閘閥在規格參數表中規定的工作條件下所有閥門組件都應能雙向平衡可靠地操作。構造，規格和型號相同的閥門都應可以互換。對于電動閥門，則需要在電動閥門參數表中，賣方應提供扭矩，行程時間，行程距離及與電動驅動裝置的接口型式及尺寸，并在簽訂技術協議時提供扭矩計算資料。
