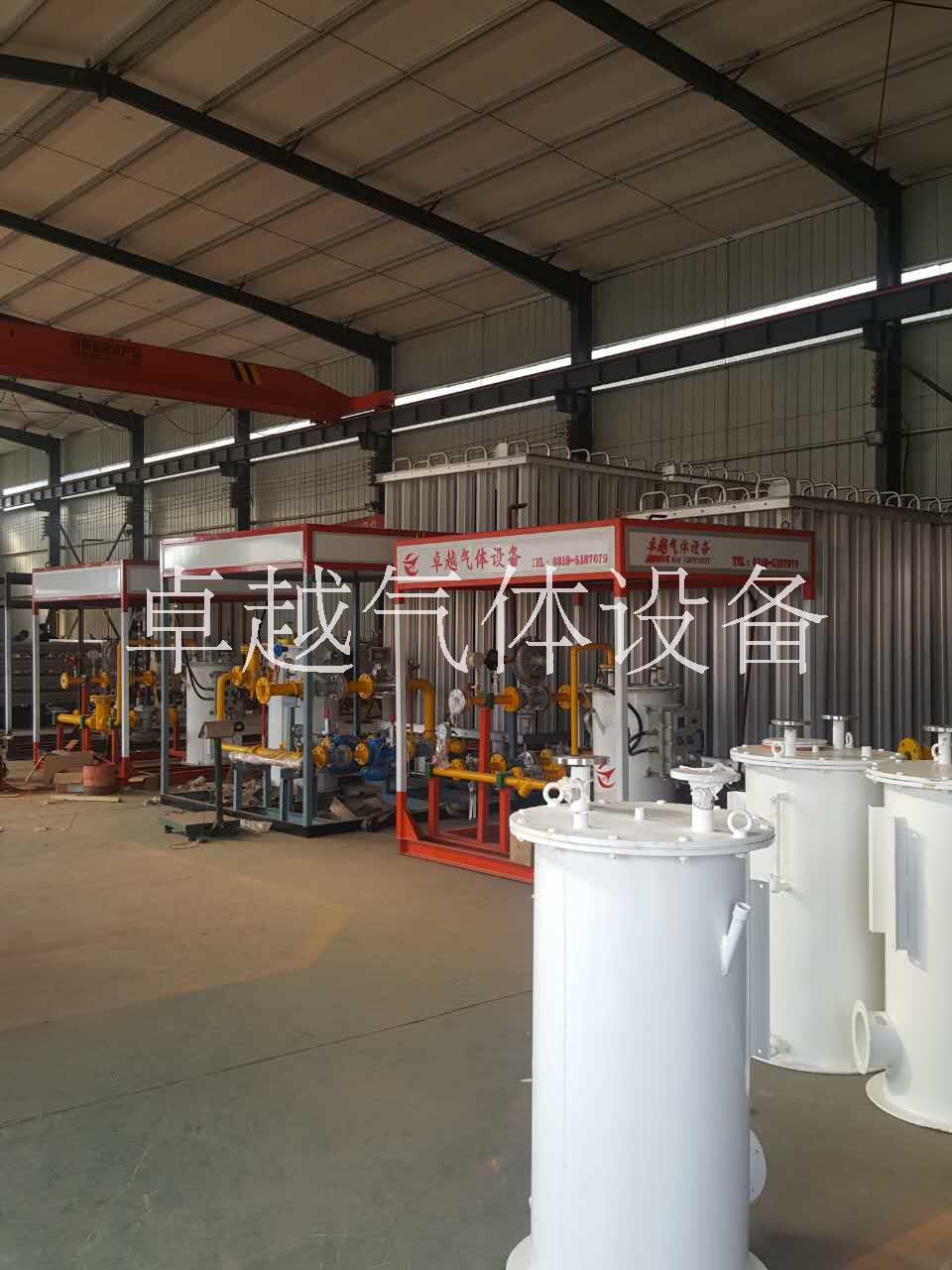

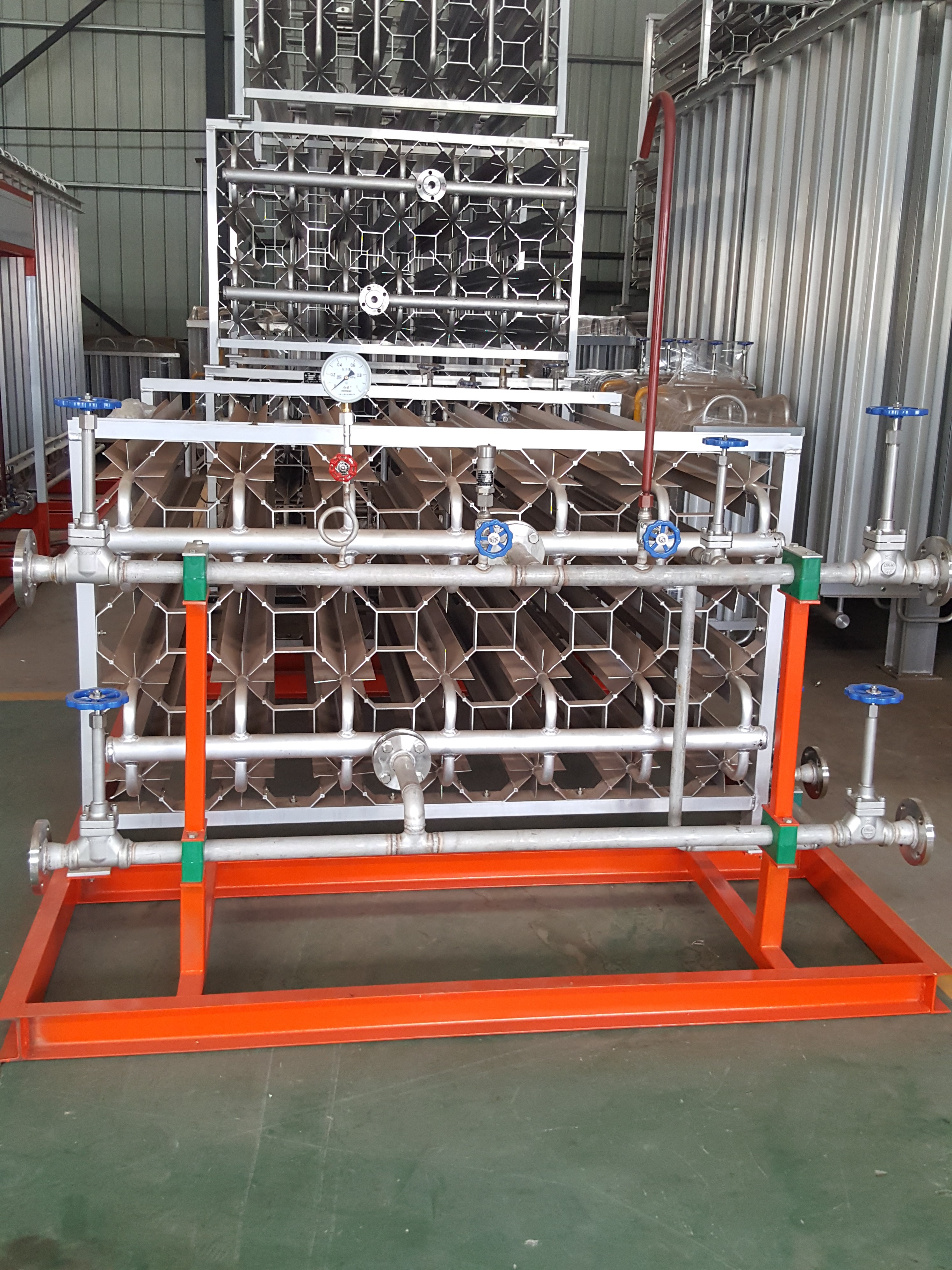

空溫式汽化器

一、

氣化輸出撬工藝簡介

LNG氣化站是下游天然氣應用時采用的主要模式，主要作用是儲存、氣化和輸送LNG。

主要包括卸車臺

(含卸車增壓系統、LNG儲罐（含儲罐自增壓系統）、氣化系統及調壓、計量等。

 槽車到站后，利用卸車增壓器對槽車進行升壓，使槽車與LNG儲罐之間形成一定的壓差，利用此壓差將槽車中的LNG 卸入LNG

儲罐內；

LNG

氣化工藝采用空

溫式

LNG

氣化器，即利用空氣的熱量對LNG進化、加熱成常溫天然氣（NG），經計量、一級調壓到0.3MPa

以后進入二級調壓計量撬，二次調壓到各用氣點需要的壓力后，

作為氣源供給各用氣點二級調壓柜。

裝置中飽和蒸氣

BOG

集中收集，經過空溫式BOG加熱器加熱到常溫后經調壓后匯入一級調壓后的天然氣管道進行回收利用；超壓放空的

EAG經過升溫至常溫后進入放空立管集中排放。

二級調壓柜2路出口壓力分別為：

1、0.3MPa輸出

2、0.01~0.03MPa輸出
