FK系列絲桿支撐座 滾珠絲杠*軸承組、螺桿支撐螺母馬達座

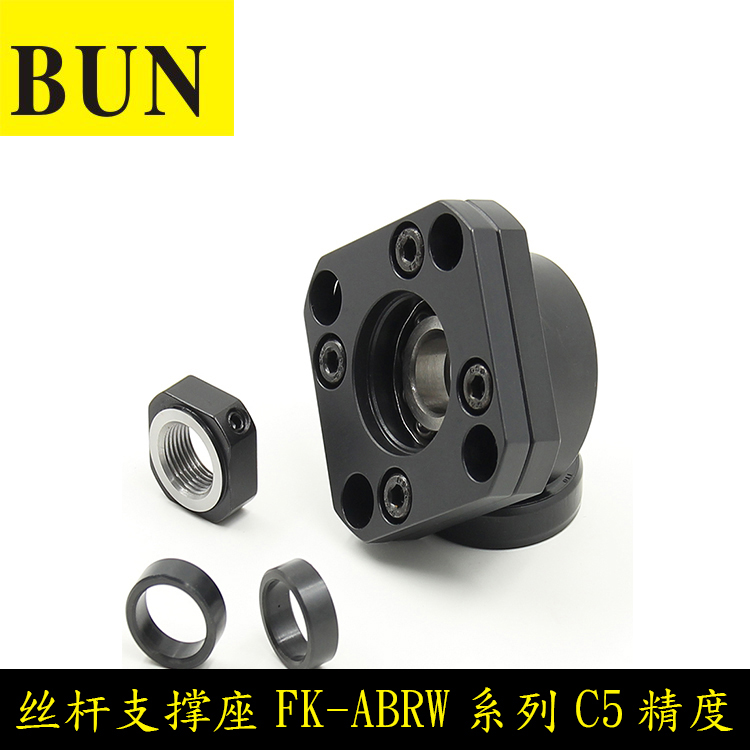

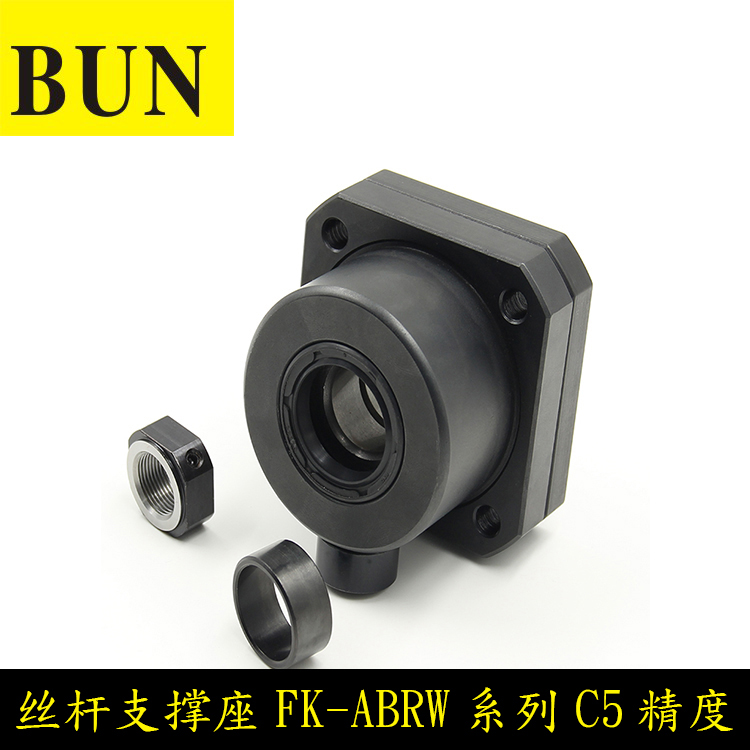

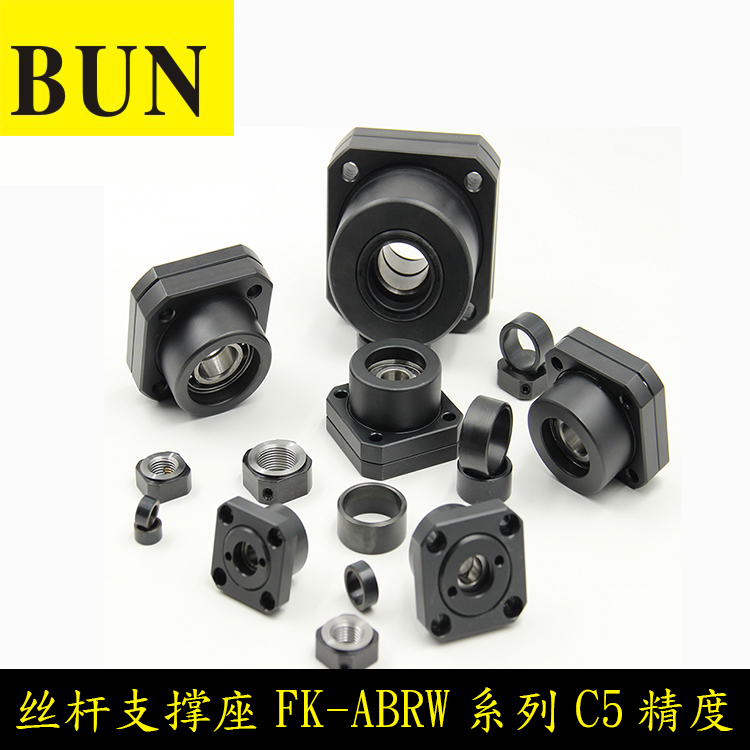

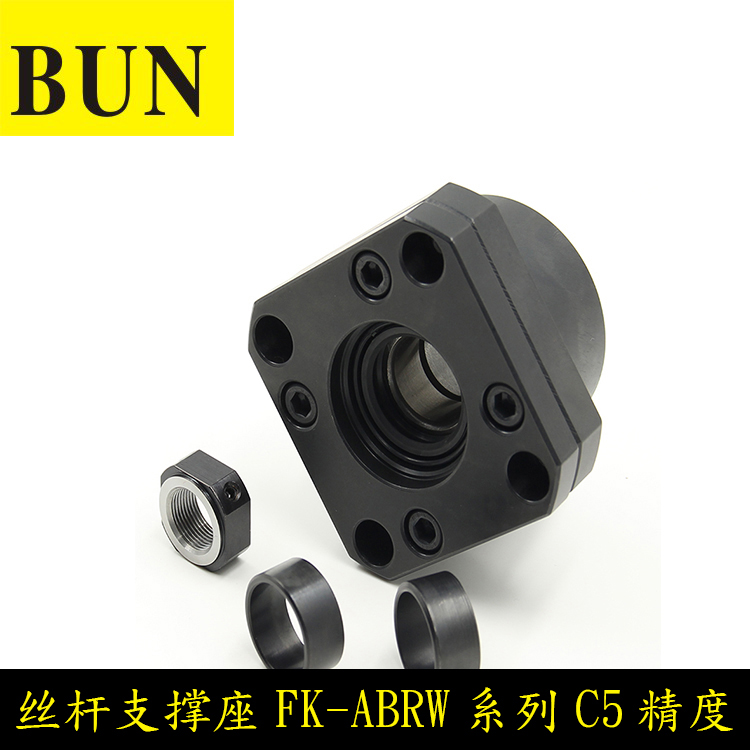

                                                                           產品實拍

螺桿支撐座
支撐座介紹；


n用以支撐螺桿保持螺桿平行方向，固定螺桿避免震動及位移，以保持其精度。
n高精度之支撐座，可增加螺桿之使用壽命，提高其精準度以及順暢度。
n支撐座可以提供多種尺寸，支撐端（BF、EF、FF），固定座（BK、EK、FK），可在有限的空間中，提供的支撐。
n支撐座大致分為固定端與支撐端，支撐端主要為支撐螺桿之用途，固定端除主要支撐螺桿外，通常為連結馬達端之支撐，較支撐端為堅固穩定。
n提供多種C7級以上之支撐座，可以依客戶使用需要定制C5及C3級支撐座。
n支撐座全經染黑處理，可依客戶需要做無電解鎳處理。
n支撐座全經標準化處理，完全可互換，減少設計上之麻煩。
軸承介紹
n滾珠軸承組成由外環，內環，及滾珠三部份組成。滾珠與內外環是接觸地，滾珠在內外環間滾動，使軸承內外環相對位置轉動減少摩擦。
n圖深槽滾珠軸承之接觸角是0度，也就是說內外環與滾珠接觸受力與軸心成90度垂直與于。如此在徑向受力時可承受，但軸向受力只有一點深槽邊緣包圍，無法承受過大的之軸向受力。
n圖斜角滾珠軸承之接觸角有15、30、40度三種規格，也就是說內外環與滾珠接觸受力與軸心構成一角度。此角度所形成之分力將可成為不同之徑向與軸向負載。簡單的說：斜角就是將接觸角傾斜一個角度，將軸承之可承受能力拆分為X軸與Y軸可承受能力之分力
n斜角滾珠軸承在業界大多會采用在有側向力作用處之安裝，側向力大小深槽滾珠軸承不夠用時，但又無需大到使用止推軸承，可以采用斜角滾珠軸承代替深槽滾珠軸承+止推軸承。
臺灣，采用日本斜角滾珠軸承匹配
螺桿支撐座又稱螺桿支持座/絲杠支撐座/絲桿座
現貨庫存：
BK系列：固定端 BK10   BK12  BK15   BK17   BK20   BK25    BK30  BK35  BK40
BF系列：支持端 BF10  BF12  BF15  BF17   BF20  BF25  BF30 BF35 BF40
EK系列：固定端 EK6    EK8  EK10   EK12   EK15  EK20  EK25
EF系列：支持端 EF6   EF8   EF10   EF12  EF15  EF20   EF25
FK系列：固定端 FK6   FK8   FK10   FK12  FK15  FK20   FK25  FK30
FF系列：支持端  FF6     FF10    FF12      FF15    FF20  FF25     FF30
