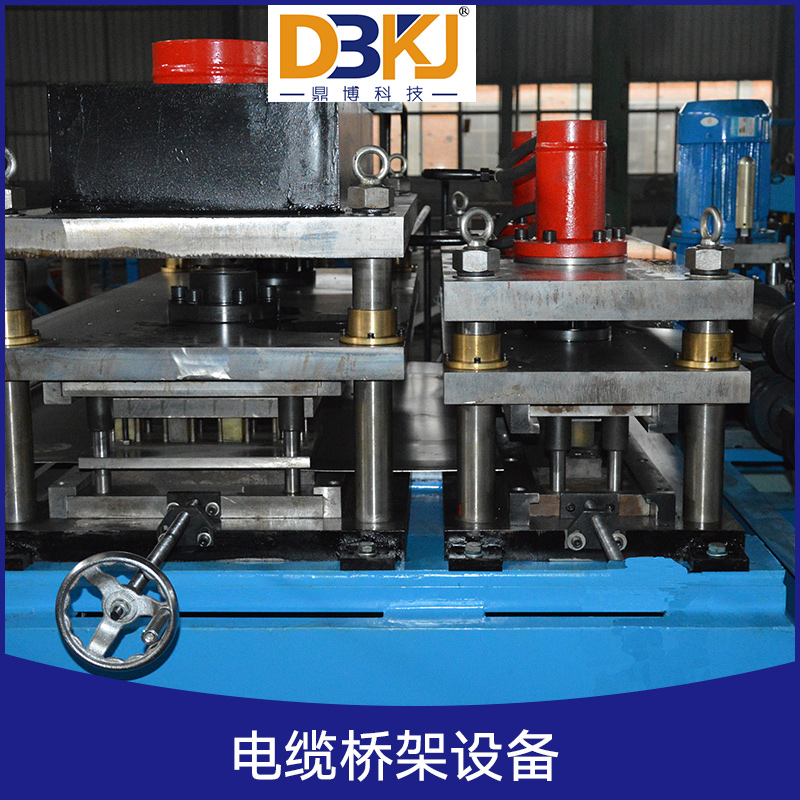

電纜橋架成型設備設備結構概述
本生產線可生產槽式托盤式電纜橋架，（寬度100-600mm高度50-150mm之間）可用一套扎輥完成所有產品，規格變化通過調整成型機間距和軋輥完成。
成型工藝
開卷 - 整平 – 夾送、沖孔 – 定尺、切斷 – 成型 – 收料
設備性能
可根據生產需要軋制鋼帶寬度100mm~860mm多種規格的電纜橋架
在線沖孔時生產速度：4 – 8米/分鐘
成型設備連續成型速度時：10 – 15米/分鐘
板材厚度：1 – 2.0mm
材質要求：低碳鋼、鍍鋅帶鋼卷
生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業

電纜橋架設備：
被動放料 → 校平 → 送料（伺服）→ 沖孔/ 切斷 → 輸送料 → 成型 → 出料
1主要設備結構、性能概述
1.1被動放料機
板料寬度：200—950mm；材料厚度0.8~2.0 mm
料卷內徑：φ508mm；   內徑漲縮范圍ф480-520 mm；
料卷外徑:φ1300mm;承載重量：≤6ton
成型主機
a. 形式：雙懸臂齒輪傳動、寬度可調成型機整體移動，可快速自動（腰高和寬度）調換規格；（變頻電機控制）
b. 功能與結構：將沖壓切斷后的板料經20道次的輥輪，逐漸輥壓成成品橋架。由變頻電機、減速機、高精度滾動直線導軌、左右傳動箱、橫向調整機構、輥輪組組成。一組輥輪可完成所有規格的橋架成型，更換品種可通過調整左右輥架位置實現。床身及傳動箱采用焊接結構，去應力處理；齒輪采用45鋼硬齒面；主機結構采用意大利進口技術制造，精度更高。
輥輪采用組合結構，速差及成型阻力小，對鋼板表面磨損??；軋輥工藝設計采用進口軟件，計算機設計，并進行FEA分析，保證制件形狀精度，不劃傷板料。輥輪采用GCr15鍛造，整體淬火后數控加工，硬度可達HRC58-62；具有高強度、高硬度、高精度、使用壽命等特點。
