一、產品概述

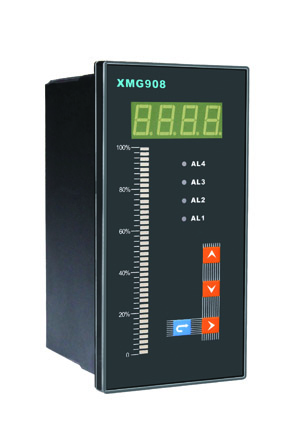

    XMG908智能數顯液位控制儀以32位單片機為控制核心，可接收多種模擬信號，本產品配置四路繼電器輸出，數字顯示液位高度，40段翠綠色光柱條模擬指示液位位置，是水箱、水池、河湖、渠道、養殖等行業對液位測量和控制的理想產品，還可選配4-20mA、0-10V等模擬量變送輸出功能，也可以增加RS485通訊，可方便的組成網絡，實現計算機遠程監控。

二、產品特點

1、工業級ARM單片機、美國POWER電源管理芯片，能長期、可靠的工作
2、熱電阻、熱電偶全量程測量，標準電流、標準電壓量程任意設定

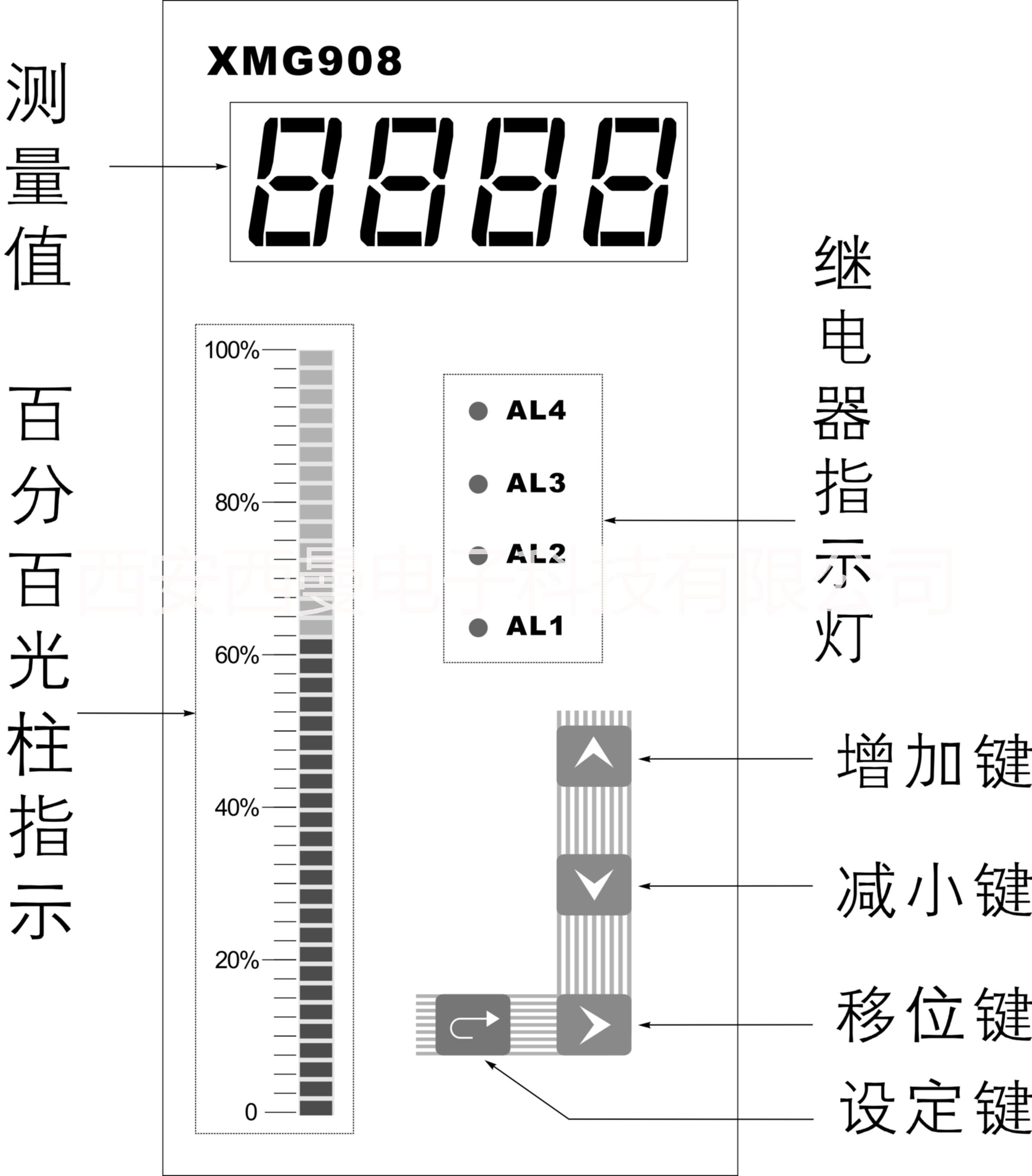

3、40段超亮LED模擬光柱按百分比指示測量值，特別適合液位、料位顯示
4、四路繼電器報警輸出，上限、下限，區間內、區間外四種報警方式可選
5、可做超下限、下限，上限、超上限控制模式，滿足各種現場要求
6、高速模擬量變送輸出，變送范圍可選，可兼容各種模擬量采集模塊

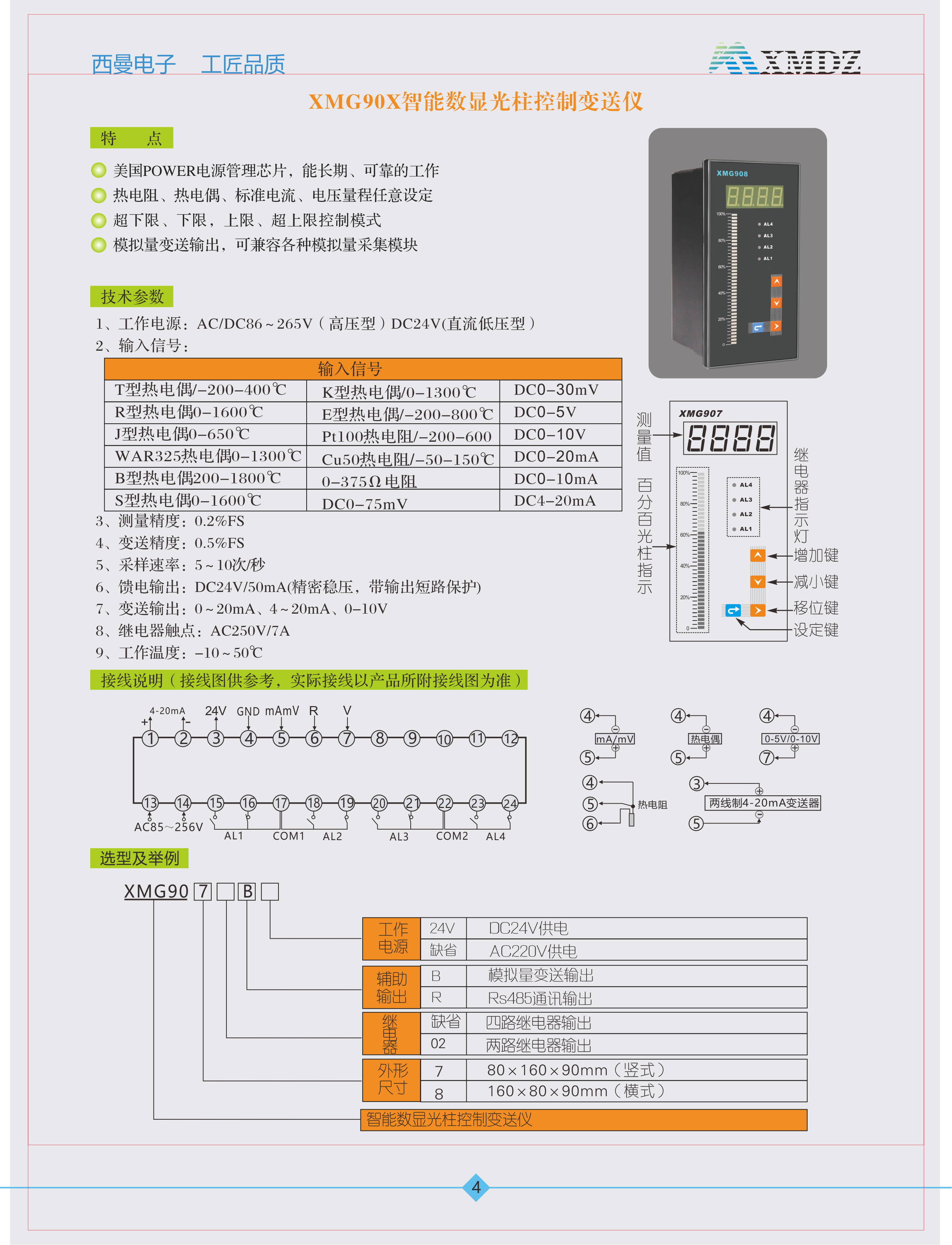

三、技術參數：

1、工作電源：AC/DC86～265V（高壓型）DC24V(直流低壓型）
2、測量精度：0.2%FS
3、變送精度：0.5%FS
4、采樣速率：5/秒
5、輸入信號：

6、模擬光柱：40段超量LED光柱指示
7、饋電輸出：DC24V/50mA(精密穩壓，帶輸出短路保護)
8、變送輸出：0～20mA、4～20mA、0-10V
9、通訊規則：RS485(RTU協議）
10、繼電器觸點：AC250V  7A
11、工作溫度：-10～50℃

四、接線圖
