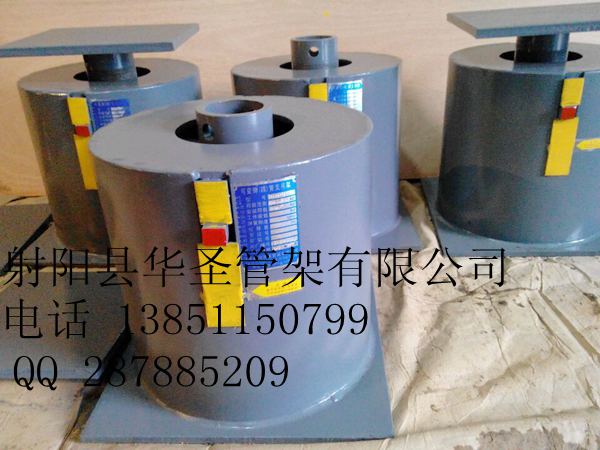

彈簧支吊架的種類

彈簧支吊架又簡稱變力支吊架，可分為可變彈簧支吊架和恒力彈簧支吊架兩大類，按照現有常用標準《石油化工企業管道支吊架設計規范》（SH3073-2004）、可變彈簧支吊架（化工部HG/T20644-1998）、《可變彈簧吊架NBT47039-2013》、《恒力彈簧支吊架NBT47038-2013》、《火力發電廠汽水管道支吊架設計手冊》等設計標準規范，管道在溫度變化等原因發生位移時，會受到彈簧支吊架的附加力，垂直位移越大，支承力的變化也越大，承受的載荷也越大，彈簧支吊架適用于管道垂直位移不太大的地方，標準荷載范圍，154N～217384N，位移0～120mm,使用溫度范圍為-20℃～200℃。其安裝方式也多樣化，螺紋連接型、單耳吊板和雙耳吊板連接型，底板擱置上調節型、底板擱置下調節型、支架底板擱置型、橫擔并聯吊架型，根據生根部位結構形式和管道空間位置結合各種類型彈簧特點，選定彈簧支吊架的形式。

當選彈簧的荷載變化率不能滿足要求時，可以考慮選用工作位移范圍較大的彈簧，如果加大工作位移范圍后還不能滿足荷載變化率的限制要求時，可考慮選用恒力彈簧支吊架；安裝載荷和工作載荷彈簧荷載始終保持不變，可滿足較大的位移量，型號分為：懸吊型、擱置型、支撐型。
