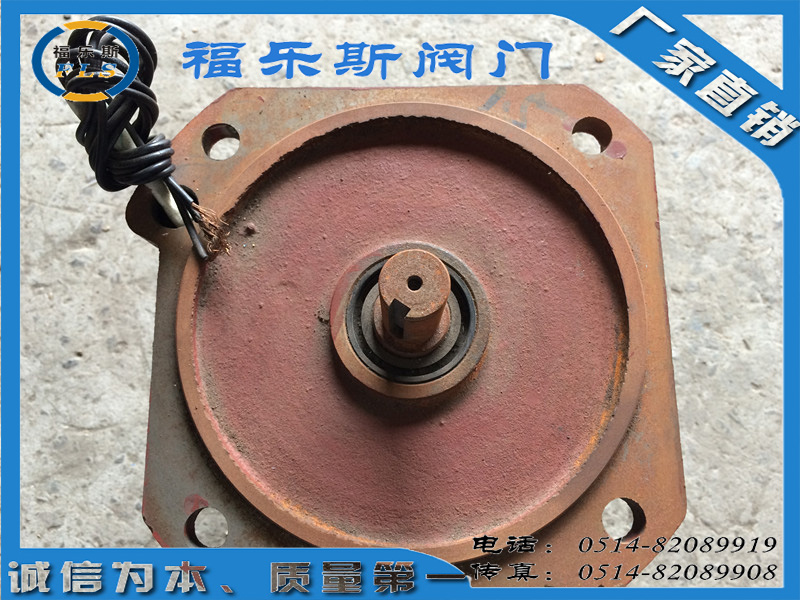

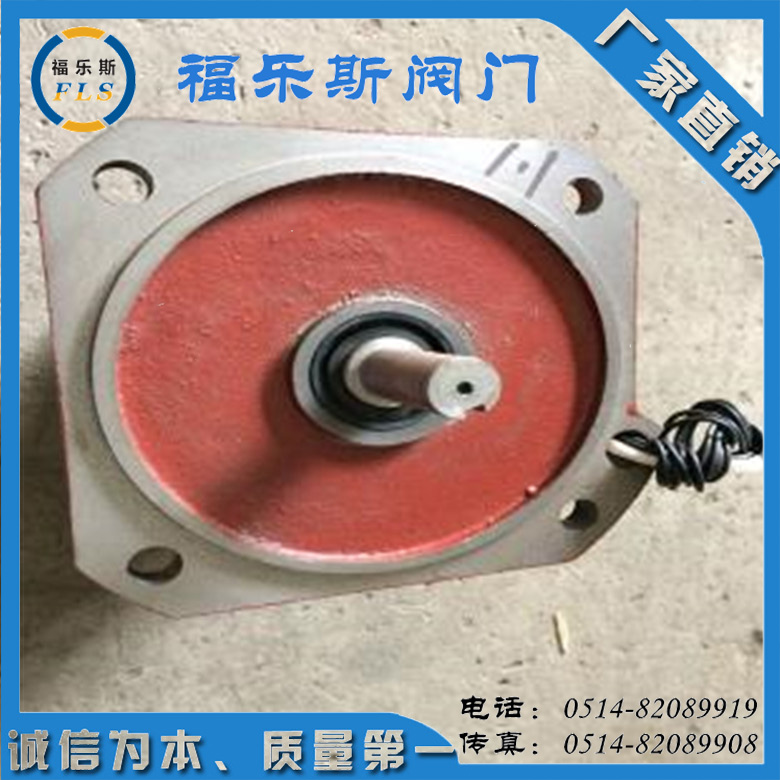

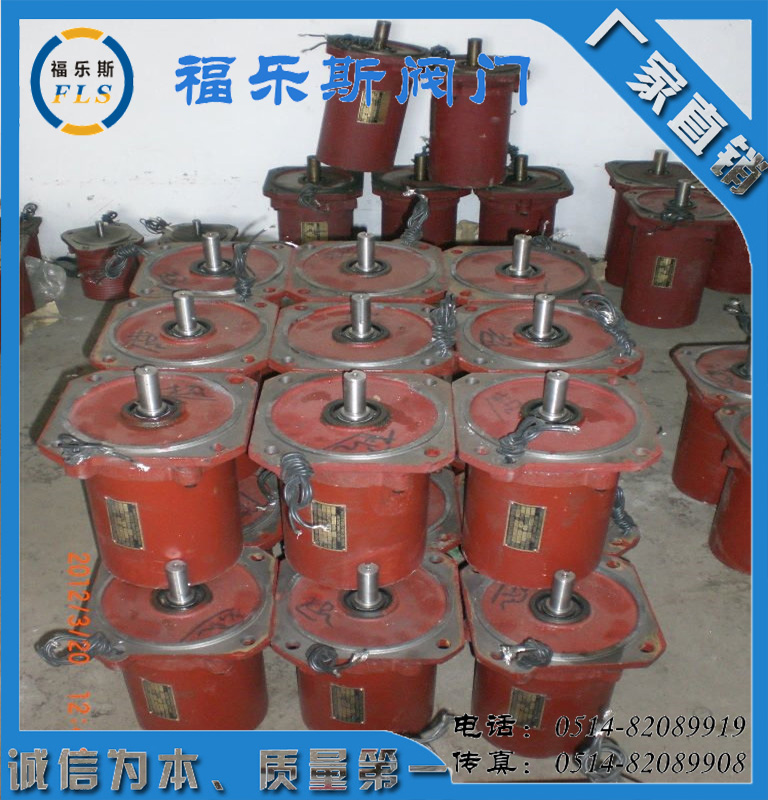

福樂斯牌YDF2-312-4閥門電機，三相異步電機，電動執行器電機

【閥門用途】

閥門電動裝置電機YDF系列是揚州市福樂斯閥門控制有限公司改進設計開發的產品，其扭矩、噪聲、振動、溫升等指標完全達到設計要求，主要性能指標達到水平。

【常見型號】

YDF-WF-111-4，YDF-WF-112-4，YDF-WF-121-4，YDF-WF-211-4，YDF-WF-212-4，YDF-WF-221-4，YDF-WF-222-4，YDF-WF-231-4，YDF-WF-311-4，YDF-WF-312-4，YDF-WF-321-4，YDF-WF-322-4，YDF-WF-411-4，YDF-WF-412-4，YDF-WF-421-4，YDF-WF-422-4。

YDF-111-4，YDF-112-4，YDF-121-4，YDF-211-4，YDF-212-4，YDF-221-4，YDF-222-4，YDF-231-4，YDF-311-4，YDF-312-4，YDF-321-4，YDF-322-4，YDF-411-4，YDF-412-4，YDF-421-4，YDF-422-4。

YDF-111-4W，YDF-112-4W，YDF-121-4W，YDF-211-4W，YDF-212-4W，YDF-221-4W，YDF-222-4W，YDF-231-4W，YDF-311-4W，YDF-312-4W，YDF-321-4W，YDF-322-4W，YDF-411-4W，YDF-412-4W，YDF-421-4W，YDF-422-4W。

YDFW-111-4，YDFW-112-4，YDFW-121-4，YDFW-211-4，YDFW-212-4，YDFW-221-4，YDFW-222-4，YDFW-231-4，YDFW-311-4，YDFW-312-4，YDFW-321-4，YDFW-322-4，YDFW-411-4，YDFW-412-4，YDFW-421-4，YDFW-422-4。

YDF-W111-4，YDF-W112-4，YDF-W121-4，YDF-W211-4，YDF-W212-4，YDF-W221-4，YDF-W222-4，YDF-W231-4，YDF-W311-4，YDF-W312-4，YDF-W321-4，YDF-W322-4，YDF-W411-4，YDF-W412-4，YDF-W421-4，YDF-W422-4。

【性能參數】

【連接尺寸】

【故障分析】

閥門電裝與電機型號不匹配： 所選的電機型號與電裝要求不匹配,實際輸出力矩未留有足夠相應的余量,超載荷運轉時易造成電機損壞。
電器保護失靈,電器元件質量差： 閥門電裝內的微動開關是控制機構的關鍵零部件,當閥門超過行程位置時,微動開關切斷電源,起過載保護作用。大多數電裝廠家將行程與力矩保護串聯在一起,當超行程或超力矩時,微動開關及時切斷交流接觸器線圈控制電源,從而切斷電機主回路。
電機內溫控保護失: 電機內設有溫控開關,當閥門電機在過力矩時或長時間運轉時,電機溫度升高,超過設定溫度值時,溫控開關立即切斷控制回路,起到保護電機的作用。

調試安裝使用不當：①閥門電裝分為水平安裝和垂直安裝2 種。在垂直安裝時電機尾端在下方。在穿線套筒橡膠件密封失效時,腔體內的潤滑油脂通過電纜出線口進入電機內腔易使繞組短路而燒壞電機。 ②按GB 8528 - 1997 規定,電動裝置的手輪轉動方向應與輸出軸轉動方向一致,順時針為關閥,逆時針為開閥。若電機實際轉動方向與規定不符,則需更換三相電源的任意兩相(對調即可) 。否則因反相,使保護措施失效造成電機損壞。 ③由于閥門電機是高負載短時工作制。如果連續調試時間過長超過額定時間,導致電機發熱損壞。
