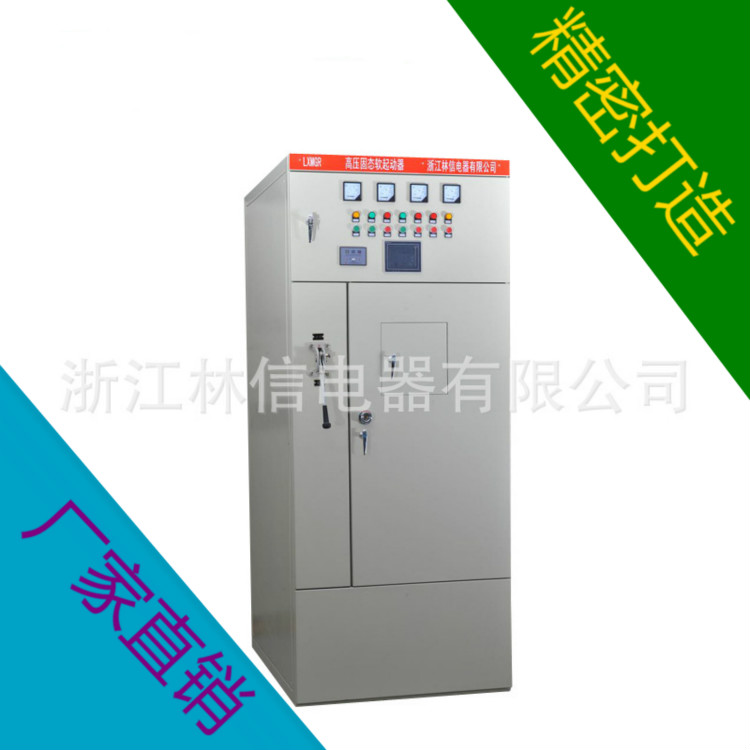

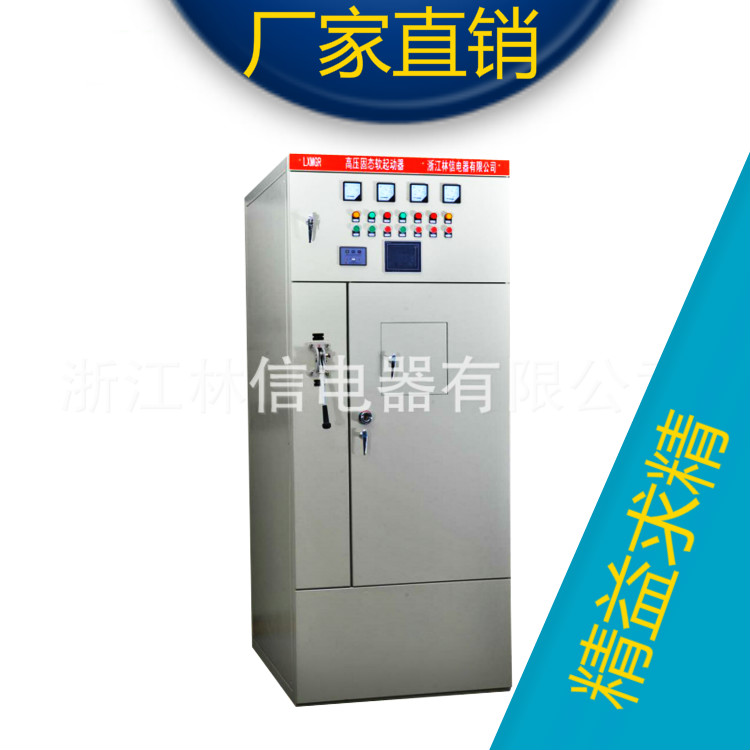

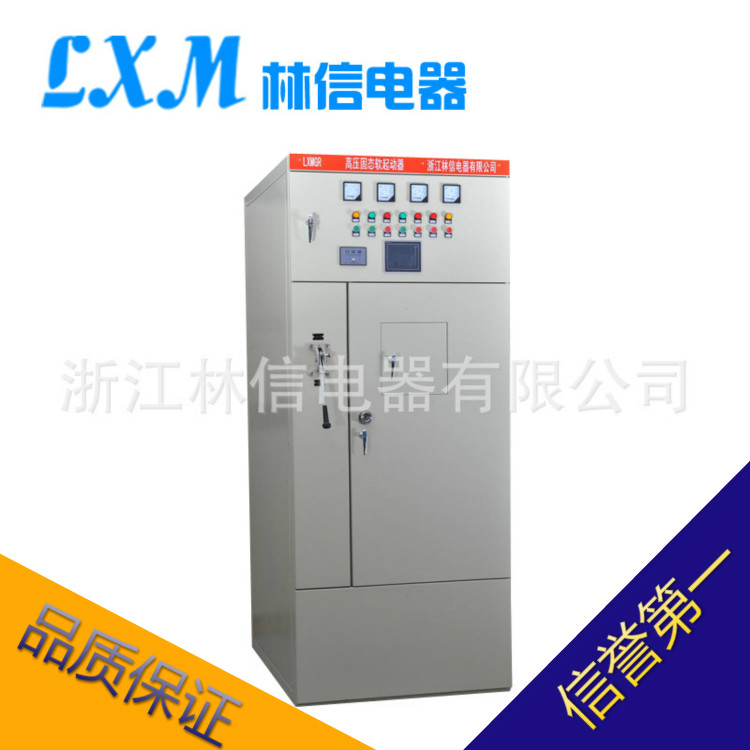

高壓10KV電機固態軟啟動柜 浙江林信10KV電機固態軟啟動柜

LXMGR型微機中文顯示高壓固態交流電機軟起動器，是采用的單片微型計算機、綜合了大功率半導體制造技術、電力電子及現代控制技術所綜合構成的高壓電機新型固態起動和運行保護的產品，是引進、吸收國外公司高壓晶閘管成熟技術的產物，填補了國內在中高壓晶閘管軟起動領域的空白。

該高壓軟起動器的起動參數可根據負載性能在現場進行設置，因此對各廠商生產的電機和負載適應性強。在各種應用領域，與中高壓電機一起可以形成一種協同的高性能驅動裝置。可廣泛應用在大型鋼鐵、石油化工、大型煤礦、污水處理場、發電廠等的泵機和風機，采礦等的壓縮機、碾磨機、傳送帶等設備。

獨特功能

l          開始起動的初始電壓可根據設備的實際情況和需要來進行靈活的設定，可至15%的電源電壓，為90%。啟動頻率除了正常的50HZ以外，還可以設定為25HZ頻率，使電機具有較大的啟動力矩和較小的起電流，降低了設備運行對電網容量的要求，節省了有關設備投資。降低電機本身和傳動機械的沖擊應力，并可延長電機和傳動的機械設備的使用壽命。

l          起動時的初始啟動電壓、啟動時間以及啟動電流限制等均可在彩色液晶觸摸屏上方便地設置和實現，而軟停止減速時間則可根據負載的特性要求任意設置，以充分滿足各種設備和電機的起動，減速停止工況要求。

l          多種起動模式（降壓起動和25HZ低頻啟動）的控制方式以滿足各類設備的起動性能需求。

l          完善的電機運行保護功能，可以確保設備的安全運行，保護功能有：欠/過壓保護、缺相保護、短路保護、過載保護、零序保護等等。

l          軟起動器在工作中顯示電機的三相工作電流、電源的電壓和電機及線路的零序漏電電流，并顯示累計的電機運行時間，且不受停電影響，便于了解設備的運行累計時間，便于進行定期保養和維護。

l          5．7寸的采色觸摸屏中文顯示窗口，顯示軟起動器的各項參數值，設置參數非常直觀簡便。

l          具有RS485的MODBUS通訊接口，可與上一級的監控計算面連網通訊。

l          具有可設定的每次啟動間隔時間保護功能，以保護主回路功率器件不因溫度過高而導致?lián)p壞。

型號說明

工作原理

晶閘管高壓軟起動裝置，實際是串接在三相交流電源與三相交流異步（同步）電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管閥組件的延時導通電角、來改變?nèi)嗝癫诫妱訖C（同步電機）的交流輸入電壓幅值，因此改變了三相輸入交流電流的有效值從而達到恒流起動或者按一定斜率變化曲線起動或停車的止的。當起運完成后，三相旁路接觸器自動吸合，電動機投入電網運行。

軟起動器設計結構

LXMGR系列高壓固態軟起動器精心設計考慮各種要求，以保障各種使用對象和使用場合。結構采用GB1022-1999《高壓開關設備和控制設備的共用技術要求》，在柜體中應用密封處理，減少對機器內部的污染，布局合理。的數字觸發系統將低壓控制通過光纖連接到高壓部分，便捷的維修設設計允計各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分完全隔離開來。
