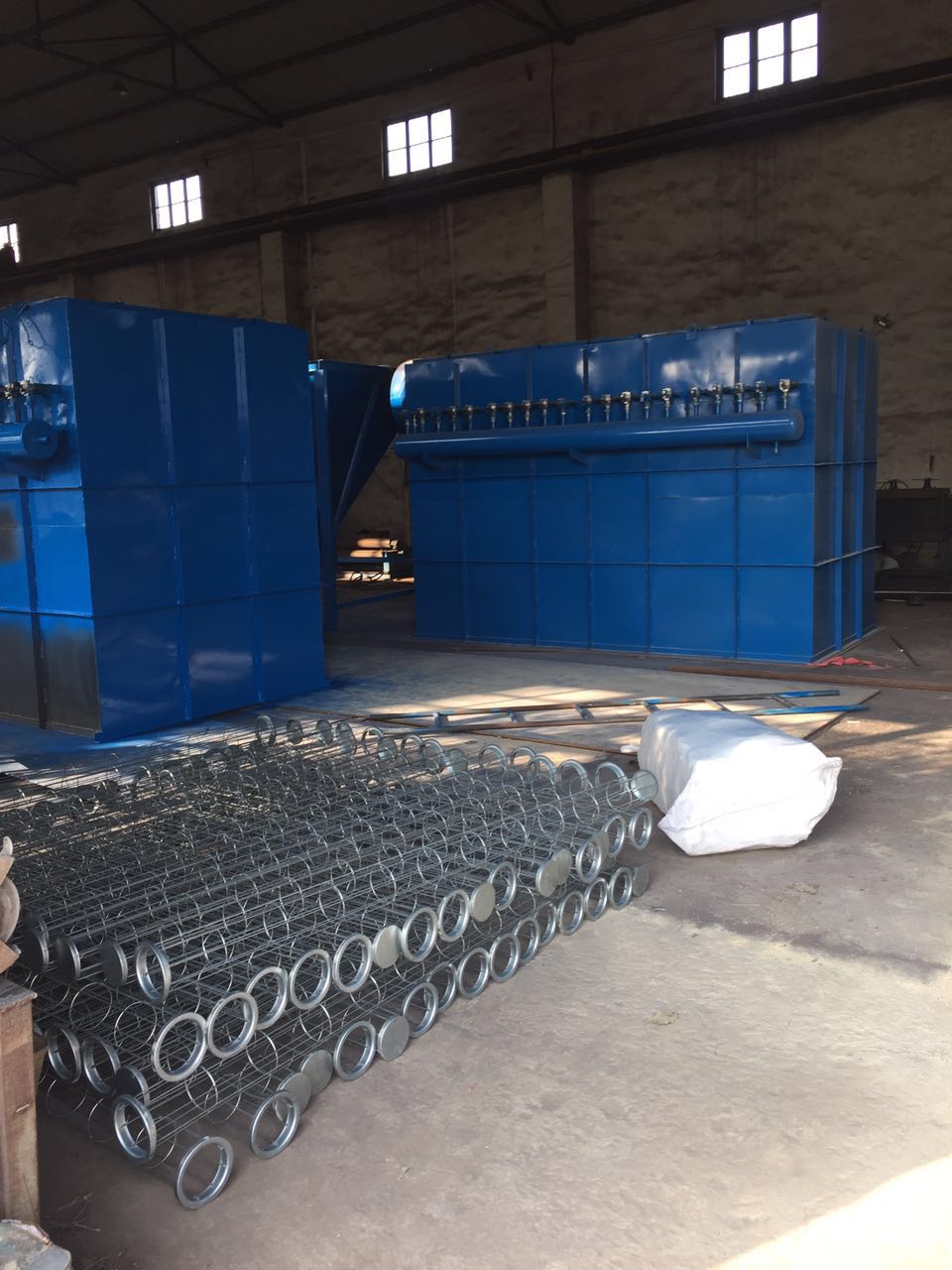

HMC單機 脈沖袋式除塵器供應 天創機械

袋式除塵器[1]  是一種干式濾塵裝置。濾料使用一段時間后，由于篩濾、碰撞、滯留、擴散、靜電等效應，濾袋表面積聚了一層粉塵，這層粉塵稱為初層，在此以后的運動過程中，初層成了濾料的主要過濾層，依靠初層的作用，網孔較大的濾料也能獲得較高的過濾效率。隨著粉塵在濾料表面的積聚，除塵器的效率和阻力都相應的增加，當濾料兩側的壓力差很大時，會把有些已附著在濾料上的細小塵粒擠壓過去，使除塵器效率下降。另外，除塵器的阻力過高會使除塵系統的風量顯著下降。因此，除塵器的阻力達到一定數值后，要及時清灰。清灰時不能破壞初層，以免效率下降。







工作原理

過濾式除塵器是指含塵煙氣孔通過過濾層時，氣流中的塵粒被濾層阻截捕集下來，從而實現氣固分離的設備。

過濾式除塵裝置包括袋式除塵器和顆粒層除塵器，前者通常利用有機纖維或無機纖維織物做成的濾袋作過濾層，而后者的過濾層多采用不同粒徑的顆粒，如石英砂、河砂、陶粒、礦渣等組成。伴著粉末重復的附著于濾袋外表面，粉末層不斷的增厚，布袋除塵器阻力值也隨之增大;脈沖閥膜片發出指令，左右淹沒時脈沖閥開啟，高壓氣包內的壓縮空氣通了，如果沒有灰塵了或是小到一定的程度了，機械清灰工作會停止工作。

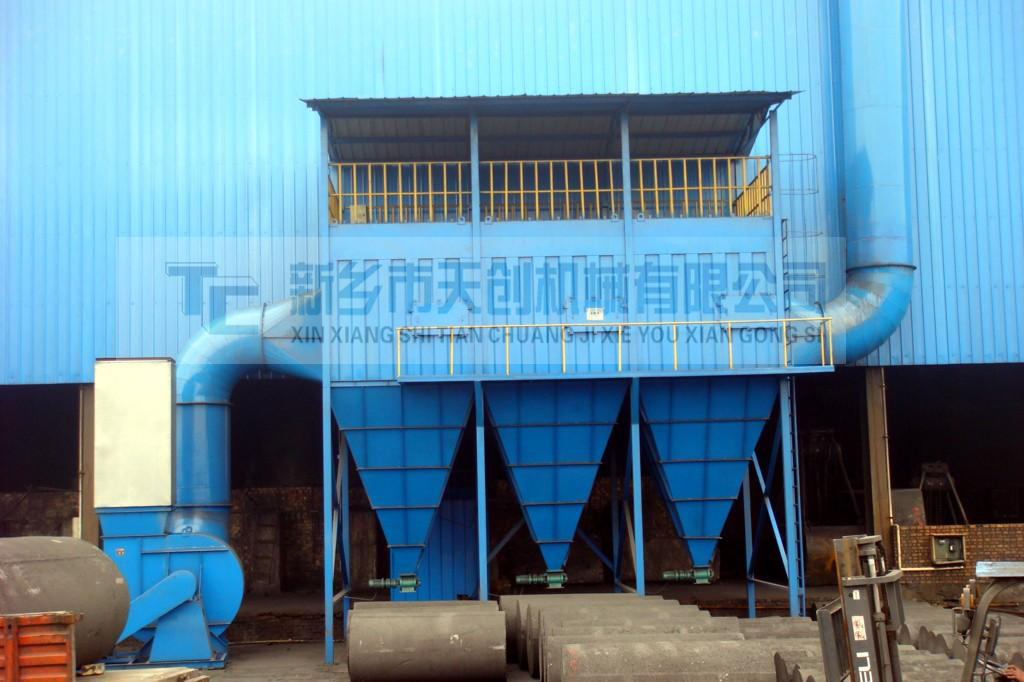

低壓脈沖袋式除塵器的氣體凈化方式為外濾式，含塵氣體由導流管進入各單元過濾室，由于設計中濾袋底離進風口上口垂直距離有足夠、合理的氣流通過適當導流和自然流向分布，達到整個過濾室內空氣分布均勻，含塵氣體中的顆粒粉塵通過自然沉降分離后直接落入灰斗，其余粉塵在導流系統的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾后的潔凈氣體透過濾袋經上箱體、排風管排出。

濾袋采用壓縮空氣進行噴吹清灰，清灰機構由氣包、噴吹管和電磁脈沖控制閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通。清灰時，電磁閥打開脈沖閥，壓縮空氣經噴由清灰控制裝置（差壓或定時、手動控制）按設定程序打開電磁脈沖噴吹，壓縮氣體以極短促的時間按次序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成很強的清灰作用，抖落濾袋上的粉塵。[2]







產品構造



袋式除塵器結構圖
袋式除塵器結構圖：
袋式除塵器本體結構主要由上部箱體、中部箱體、下部箱體（灰斗）、清灰系統和排灰機構等部分組成。

袋式除塵器性能的好壞，除了正確選擇濾袋材料外，清灰系統對袋式除塵器起著決定性的作用。為此，清灰方法是區分袋式除塵器的特性之一，也是袋式除塵器運行中重要的一環。







結構型式

1、按濾袋的形狀分為：扁形袋（梯形及平板形）和圓形袋（圓筒形）。

2、按進出風方式分為：下進風上出風及上進風下出風和直流式（只限于板狀扁袋）。

3、按袋的過濾方式分為：外濾式及內濾式。

濾料用纖維，有棉纖維、毛纖維、合成纖維以及玻璃纖維等，不同纖維織成的濾料具有不同性能。常用的濾料有208或901滌輪絨布，使用溫度一般不超過120℃，經過硅硐樹脂處理的玻璃纖維濾袋，使用溫度一般不超過250℃，棉毛織物一般適用于沒有腐蝕性；溫度在80-90℃以下含塵氣體。







日常運轉

袋式除塵器的運轉可分為試運轉與日常運轉。首先，進行試運轉時，必須對系統的單一部件進行檢查，然后作適應性運轉，并要作部分性能試驗。在日常運轉中，仍應進行必要的檢查，特別是對袋式除塵器的性能的檢查。要注意主機設備負荷的變化會對除塵器性能產生的影響。在機器開動之后，應密切注意袋式除塵器的工作狀況，做好有關記錄。

一 試運轉

在新的袋式除塵器試運行時，應特別注意檢查下列各點：

1、風機的旋轉方向、轉速、軸承振動和溫度。

2、處理風量和各測試點壓力與溫度是否與設計相符。
