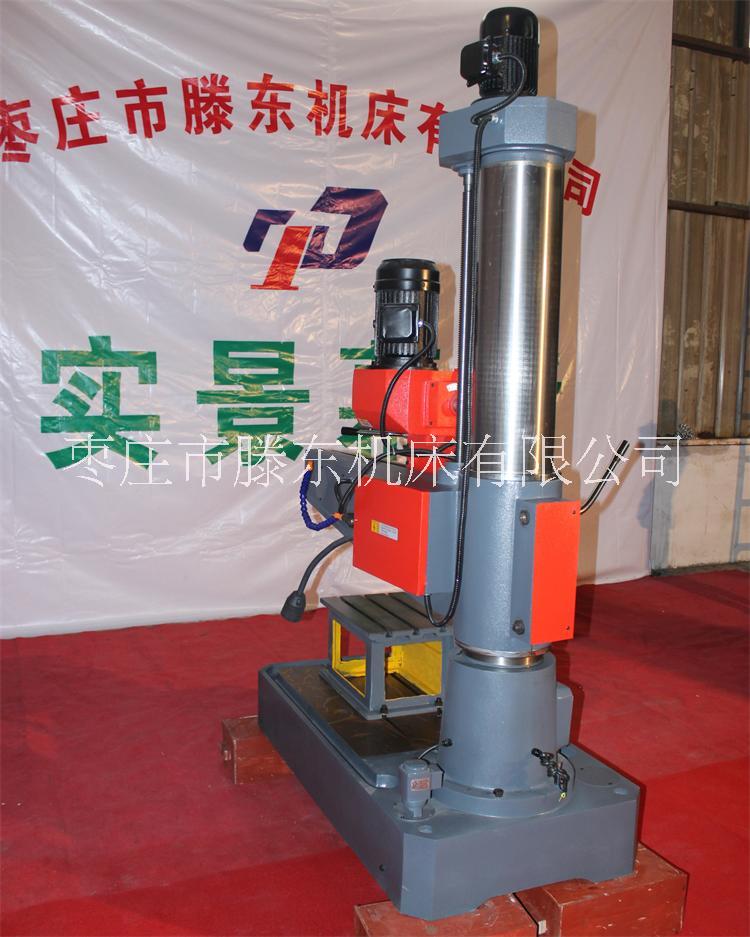

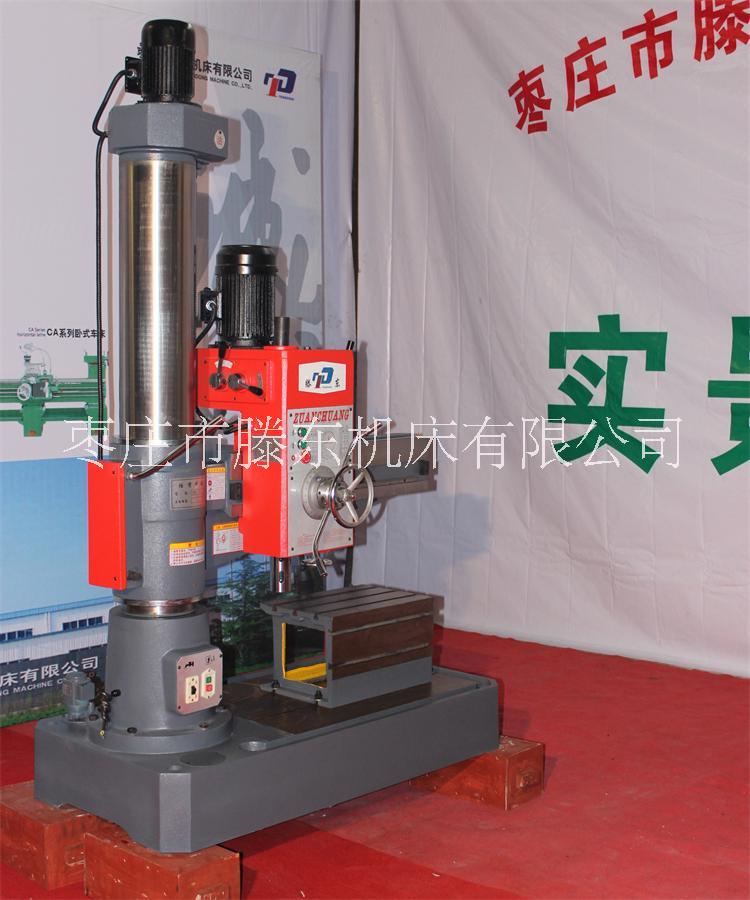

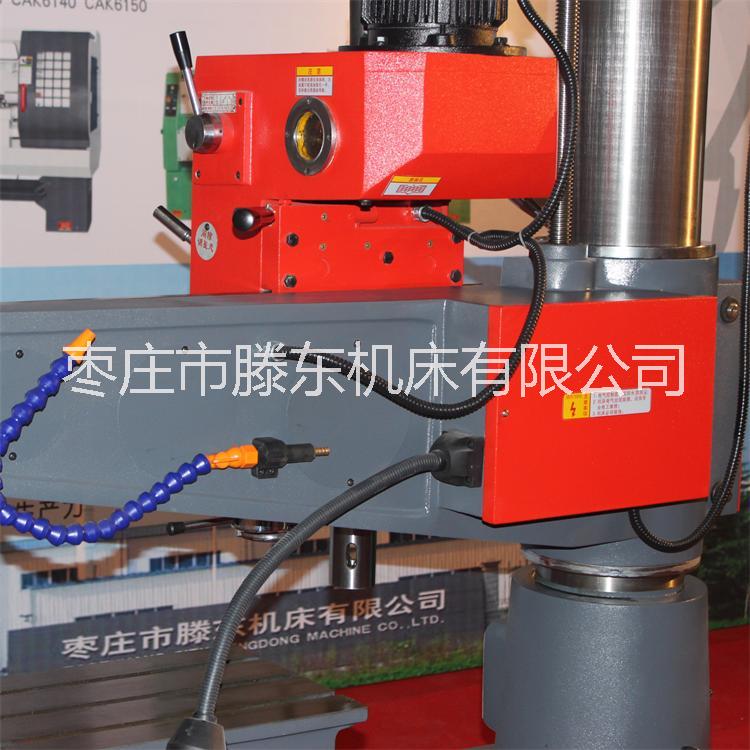

供應搖臂鉆床Z3040，360旋轉的打孔攻絲用搖臂鉆
[搖臂鉆床
搖臂鉆
Z3040]
棗莊市搖臂鉆床廠家
[搖臂鉆床 搖臂鉆 Z3040]
郵箱：
手機：
- 品牌： 滕東
- 型號： Z3040
- 類型： 搖臂鉆床
- 控制形式： 人工
- 產品類型： 全新
- 是否庫存： 是
- 售后服務： 整機三包一年
- 主電機功率： 2.2kw
- 外形尺寸： 1800*700*2300
- 軸數量： 雙軸
- 鉆孔直徑范圍： 40mm
- 主軸轉速范圍： 75-1220
- 主軸孔錐度： MT4
- 適用行業： 通用
- 布局形式： 立式
- 適用范圍： 通用
- 作用對象材質： 金屬
本公司設計制造的搖臂鉆床外觀造型美觀大方,總體布局勻稱協調.導軌面經熱處理硬度高，鋼性強，齒輪為磨齒經高頻淬火調質噪音低經久耐用。部件嚴格篩選，無砂眼，無形變，精密加工，保證機器穩定性及精度.電控部分采用純銅電機及國家3c認證產品，安全穩定壽命長，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工，及各類機器制造業中加工中小型零件。
1）外觀造型美觀大方，總體布局勻稱協調。
2） 導軌經超高頻淬火。
3） 采用機械變速，機械鎖緊，操作簡便；
4） 搖臂自動升降，主軸自動進刀，生產效率高；
5） 結構可靠，制造精良，保證了機床精度性。
搖臂鉆重點安全須知：
1。如用戶未特殊訂購切屑防護擋板安裝在機床上，建議用戶自行加裝防護擋板。
2。機床在吊運及在地基上固定之前，切勿松開立柱的夾緊，否則會造成機床傾倒。
3。機床安裝后，請將導軌、外立柱等表面的防銹油擦洗干凈，并涂30號機油，否則易研傷導軌等表面。
4。接通電源時，請檢查電源相序是否正確，否則機床不能正常動作。
5。請按機床上潤滑標牌的規定，對機床各部位注油潤滑，否則會研傷導軌或機件。
6。機床使用過程中搖臂沿著一個方向連續轉動不得超過360度，否則會將內立柱的電氣線路擰斷造成短路，危及人身安全。
7。主軸自動進給時，主軸微動進給手輪會轉動，請操作者注意應遠離手輪，否則有碰傷的危險。
8。鉆削前切記將搖臂、立柱及主軸箱夾緊，否則易造成意外事故。
9。鉆削過程中不可用手鐵屑和觸摸鉆頭，觀察鉆削情況時頭部與鉆頭務必保持一定距離，否則會危及人身安全。
10。使用該機床的操作者一律不準戴手套，女同志一律戴安全帽（將長發包?。駝t易發生人身事故。
請你耐心瀏覽選取適合你的一款搖臂鉆床
Z3032搖臂鉆床技術參數：
| 型號 | 單位 | Z3032×10 |
| 鉆孔直徑 | mm | 鑄件32 |
| 主軸中心至立柱母線距離 | mm | 880-260 |
| 主軸端面至底座工作面 | mm | 980-220 |
| 主軸行程 | Mm | 120 |
| 主軸轉速 | 級Stage | 6 |
| 主機外形尺寸 | Mm | 1135×600×1780 |
| 電機功率 | kw | 2.2 |
| 凈重 | kg | 900 |
Z3032搖臂鉆床產品圖片：
Z3040搖臂鉆床技術參數：
| 項目 | 單位 | Z3040*10/13 | |
| 鉆孔直徑 | mm | 40 | |
| 主軸中心至立柱母線距離 | mm | 360-1000/360-1300 | |
| 主軸端面至底坐臺面距離 | mm | 140-1150 | |
| 主軸行程 | mm | 220/260 | |
| 主軸錐孔 | 號 | 莫氏4# | |
| 主軸轉速 | 級 | 6 | |
| 主軸進給量 | 級 | 3 | |
| 功率 | 主電機 | Kw | 2.2 |
| 升降電機 | 1.5 | ||
|
|
| ||
| 包裝外型尺寸（長*寬*高） | mm | 1500*705*2300/1800*810*2300 | |
| 重量 | Kg | 1600/1750 | |
| 隨機附件 | 退刀楔，變徑套，鉆夾頭，工作臺使用說明書 | ||
Z3040搖臂鉆床產品圖片：
Z3040液壓搖臂鉆床產品參數：
| 立柱中心至主軸中心跨距 | 1000(1300) |
| 鉆孔直徑 | （45#碳鋼）40（鑄鐵）45 |
| 主軸中心至立柱母線距離 | （）1000/1300 (最小)400 |
| 主軸端面至底座工作臺距離 | 1000 最小400 |
| 主軸錐度（莫氏） | # |
| 主軸行程 | 240 |
| 主軸鉆數級數 | 12級 |
| 主軸鉆數范圍 | 45—1800 |
| 主軸進給量級 | 3 |
| 主軸進給范圍 | 0.10---0.25 |
| 外柱直徑 | 240 |
| 機床外形尺寸（長x寬x高） | 1800*820*2300 |
| 主電機功率 | 2.2/380 |
| 機床重量 | 1400（1600） |
Z3040液壓搖臂鉆床產品圖片：
Z3042新型搖臂鉆床產品參數：
| 型號 | 單位 | Z3042×13 |
| 鉆孔直徑 | mm | 鑄鐵42 鋼材40 |
| 主軸中心至立柱母線距離 | mm | 360-1300 |
| 主軸端面至工作臺距離 | mm | 260-1050 |
| 主軸行程 | Mm | 310 |
| 主軸轉速 | 級Stage | 12 |
| 主機外形尺寸 | Mm | 1800x705x2200 |
| 電機功率 | kw | 2.2 |
| 凈重 | kg | 1700
|
Z3042新型搖臂鉆床產品圖片：
11項設計優越性：
一、主軸箱采用三節潤滑設計，采用液壓搖臂鉆床設計理念，保證齒輪二次潤滑，延長設備使用；降低機床噪音。
二、自動攻絲設計，自動攻絲，設定限位自動正反轉轉換
三、獨特的攻絲壓力數字顯示，讓用戶操作更為方便
四、加長主軸，加大行程，行程310mm
五、主軸采用加粗，高精主軸，更適用于精密加工。
六、超寬，超大導軌面設計，外觀更美觀，穩定性更高。
七、升降電機采用渦輪式設計，扭力更大，噪音更小。
八、搖臂夾緊分向開口，保證了搖臂夾緊時夾持更緊，且搖臂不變型，延長了使用壽命。
九、搖臂鎖緊電控系統，只有在搖臂松開時升降才能工作。杜絕了因操作不當造成的機床損壞，設計更人性。
十、搖臂上下升降防頂車設計，杜絕了因操作不當造成的機床損壞，設計更人性。
十一、立柱電動鎖緊設計，操作更方便，效率更高
Z3050機械搖臂鉆床產品參數：
| 主要技術參數 | Z3050×16 |
| 鉆孔直徑 (mm) | 50 |
| 主軸端面至工作臺距離 (mm) | 260-1150 |
| 主軸中心至立柱母線距離 (mm) | 360-1600 |
| 主軸行程 (mm) | 220 |
| 主軸錐孔（莫氏） | 5 |
| 主軸轉速范圍 (r.p.m) | 75-1150 |
| 主軸轉速級數 | 6 |
| 主軸進給量范圍 (mm/r) | 0.10-0.56 |
| 主軸進給量級數 | 6 |
| 搖臂回轉角度 ( °) | 360 |
| 主電機功率 (kw) | 4 |
| 升降電機功率 (kw) | 1.5 |
| 機床重量 (kg) | 2300 |
| 外形尺寸 (mm) | 2000×810×2450
|
Z3050機械搖臂鉆床產品圖片：
Z3050半液壓搖臂鉆床產品參數：
| 參數項目 | Z3050×15 |
| 鉆孔直徑mm | 鑄件50/鋼件45 |
| 主軸端面至工作臺距離mm | 260-1150 |
| 主軸中心至立柱母線距離mm | 300-1500 |
| 主軸行程mm | 350 |
| 主軸錐孔（莫氏） | 5 |
| 主軸轉速范圍r.p.m | 34 65 67 90 130 180 240 340 470 650 930 1280 |
| 主軸轉速級數 | 12 |
| 主軸進給量范圍r.p.m | 0.10-1.00 |
| 主軸進給量級數 | 6 |
| 搖臂回轉角度 | 360 |
| 主電機功率kw | 4 |
| 升降電機功率kw | 1.5 |
| 機床重量kg | 2500 |
| 外形尺寸mm | 2080×900×2400
|
Z3050半液壓搖臂鉆床產品圖片：
Z3050液壓搖臂鉆床產品參數：
| 項目 | 單位 | Z3050*16 | |
| 鉆孔直徑 | mm | 50 | |
| 主軸中心至立柱母線距離 | mm | 350-1600 | |
| 主軸端面至底坐臺面距離 | mm | 320-1220 | |
| 主軸行程 | mm | 300 | |
| 主軸錐孔 | 號 | 莫氏5# | |
| 主軸轉速 | 級 | 16 | |
| 主軸進給量 | 級 | 16 | |
| 功率 | 主電機 | Kw | 4 |
| 升降電機 | 1.5 | ||
|
|
| ||
| 包裝外型尺寸（長*寬*高） | mm | 2500*1060*2800 | |
| 凈重/毛重 | Kg | 3500 | |
| 隨機附件 | 退刀楔，變徑套，鉆夾頭，工作臺、使用說明書 | ||
Z3050液壓搖臂鉆床產品圖片：
各種規格型號可供客戶選擇自己需要的搖臂鉆床
具體要求也可咨詢0632-5552206/15588222117
