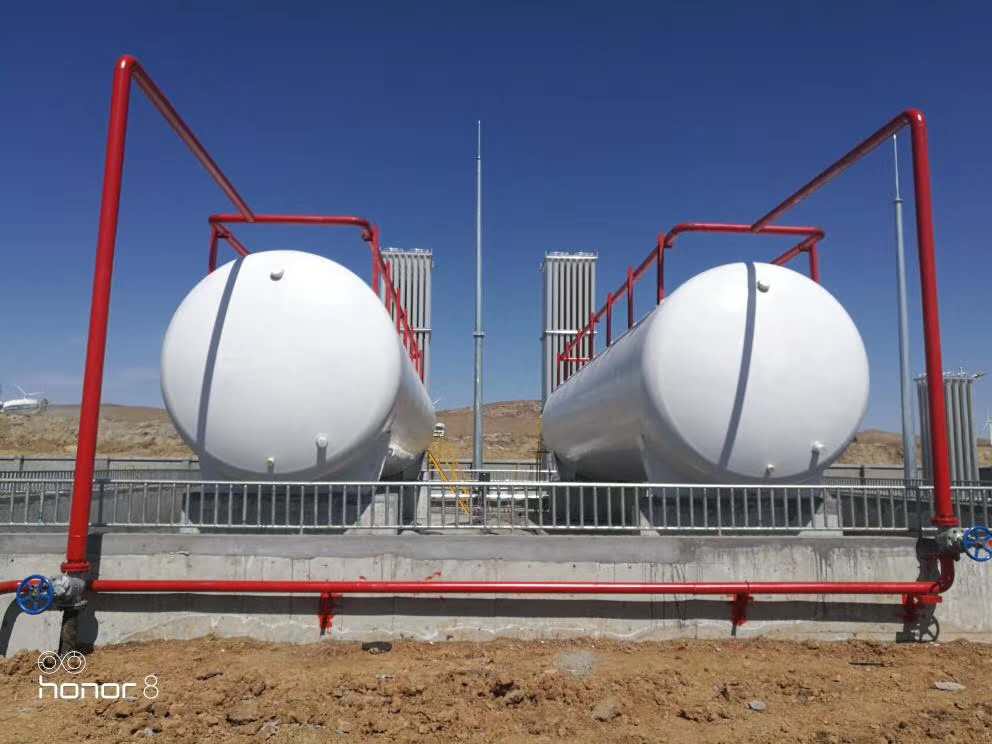

一套優質LNG汽化調壓計量撬

一、工藝說明：由LNG槽車或集裝箱罐車運送來的，通過卸車增壓氣化器將運輸車內的液體加壓，卸至LNG儲罐儲存。使用時，利用儲罐增壓系統，將儲罐的壓力提高，將LNG壓出，經過空溫式主氣化器（北方用戶另需配置強制復熱器或強制氣化器，來保證氣化后的氣體溫度高于5°C，視環境溫度而定）進而氣化，后通過調壓、計量、加臭裝置送至管網。

BOG系統用于處理或保存（選裝BOG罐）儲罐和槽車釋放的低溫氣態天然氣，經過空溫氣化器加熱到常溫后，也經過調壓、計量、加臭后，進入下游輸送管網。

EAG系統為集中放散裝置，天然氣為易燃易爆物質，其泄放必須按照規范要求進行設計，采用集中排放的方式。由于天然氣密度遠小于空氣密度，易擴散，在溫度低于-120°C左右時，密度重于空氣，需設置EAG加熱器，對放空的低溫NG進行集中加熱后，經阻火器后通過放散塔高點排放，常溫放散N6直接經阻火器后通過放散塔排放。阻火器內裝耐高溫陶瓷環，安裝在放空總管路上。

調壓，計量，加臭裝置將氣化后的天然氣經過調壓器穩壓后通過流量計計量，加臭機根據流量信號按比例自動向管道中補充臭劑后，天然氣進入用戶的后方管網。

二、主要部件：LNG儲罐、空溫式主氣化器、強制復熱器或強制氣化器、BOG加熱器、EAG加熱器、槽車增壓氣化器、儲罐增壓氣化器、調壓計量加臭裝置、控制系統、放散系統及其他輔助設備。

●LNG儲罐為低溫真空絕熱容器，水容積通常為20-150m 3。

●LNG空溫式氣化器為翅片管組合設備，與空氣進行熱交換，將LNG氣化為常溫天然氣。

●BOG( EAG)加熱器為翅片管組合設備，與空氣進行熱交換，主要用于低溫NG的復熱。

●調壓，計量，加臭裝置均撬裝設計，主調壓器，加臭泵等選用國外產品，一般為—開備雙路設計。

●在城市燃氣供應中，天然氣自身為無色無味氣體，泄露時不易被發覺，故需添加臭劑以保證用氣的穩定性。

●控制系統將液位、壓力、溫度、泄露報警、流量等所有信號集中監控、記錄；相應壓力、溫度、液位的檢測點與前揣低溫緊急切斷閥連鎖控制，保證用氣。

三、主要用途：應用于大中型城市燃氣、大中型工業用氣。
