相控陣探傷儀SUPOR 16P/16PT
[相控陣
汕超研究所
相控陣探傷儀]
北京市相控陣探傷儀廠家
價格： 電議
物流： 北京市 通州區| 賣家支付運費
可銷售總量： 888件
手機： 13552603955 郵箱： 13552603955@163.com
傳真： 尚未完善 地址： 北京市 北京市
[相控陣 汕超研究所 相控陣探傷儀]
郵箱：
手機：
- 品牌： 其他
- 型號： SUPOR 16P
- 加工定制： 否
- 類型： 超聲探傷儀
- 測量范圍： 0-1000mm
- 分辨率： 0.1mm
- 尺寸： 200mm
- 重量： 4㎏

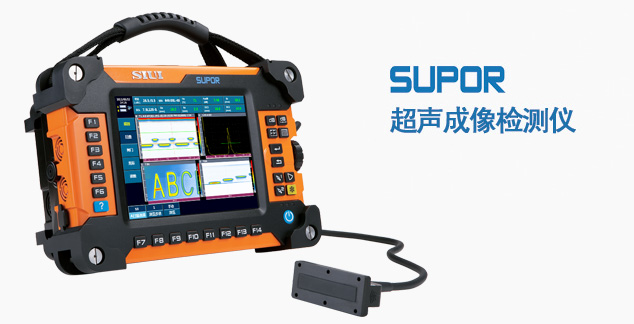

超聲成像檢測SUPOR-16P
功能多姿多彩 整機模塊結構
相控陣 通用超聲 隨君所愿
自有 技術支持完善
掃查架 探頭 硬件軟件 無一例外
主要應用 管材、鍛件、棒材、鑄件、焊縫、復合材料、鋼軌、合金鋼等的超聲相控陣檢測。
SUPOR-16P模塊功能特點
● 具有16通道相控陣，可實現焊縫探傷和測厚功能
● 分組掃查功能，支持雙相控陣探頭
● TKY管節點焊縫、角焊縫、平板對接焊縫等多種工件實時模擬
● 全屏動態聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多種聚焦模式
● 線掃/扇掃、B型/C型/D型等多種視圖同屏顯示
● 雙軸編碼器連接，可同時接收兩維信息
SUPOR-16P技術參數
| 一般技術規格 | |
| 顯示屏 | 8.4’’TFT高亮液晶屏，分辨率800×600 |
| 面板 | 字符圖形硅膠面板 |
| 操作方式 | 按鍵、旋鈕、觸摸屏 |
| 語言 | 中/英/俄 |
| 單位 | mm/inch |
| 電池類型 | 智能鋰離子電池 |
| 電池容量 | 7.5 |
| 電池電壓 | 11.1V |
| 電池數量 | 2只 |
| 電池工作時間 | ≥4小時 |
| 適配器輸入 | 交流100～240V 50Hz/60Hz |
| 適配器輸出 | 直流15V |
| 適配器功率 | 150W |
| 儀器功率 | 70VA |
| 數據存儲器 | 2G內部存儲器 |
| 輸入/輸出 | |
| USB接口 | 2個 |
| 網絡接口 | 1個 |
| 視頻輸出 | 1個（VGA） |
| 編碼器接口 | 1個（14芯） |
| 報警器接口 | 1個（25芯） |
| 無線網絡(WIFI） | 1個（天線接口） |
| 環境評級 | |
| 工作環境 | 0℃～40℃ |
| 存儲環境 | -20℃～60℃ |
| IP等級 | IP22 |
| 系統 | |
| 成像模式 | 相控陣 |
| 通道數 | 16個 |
| 探頭接口類型 | Tyco |
| 探頭接口數量 | 1個 |
| 支持陣元數 | 64個 |
| 脈沖發生器 | |
| 脈沖類型 | 雙極性方波 |
| 脈沖電壓 | 2～110V，步進最小2V |
| 發射頻率 | 2～10MHz，步進1MHz |
| 脈沖能量 | 4檔 |
| 重復頻率 | 100～8000Hz，步進100Hz |
| 脈沖發生器延遲 | 0～20μs，分辨率5ns |
| 脈沖發生器聚焦 | 單點聚焦 |
| 接收器 | |
| 帶寬 | 0.5～15MHz |
| A/D采樣頻率 | 100MHz |
| 增益 | 0～80dB，步進：0.1/0.5/2/6/12 |
| 接收器延遲 | 0～20μs，分辨率2.5ns |
| 接收器聚焦 | 每掃描線1008焦點 |
| 檢波方式 | 全檢波 |
| 濾波器 | 9檔 |
| 掃描 | |
| 掃描類型 | A/S/L/C/D |
| 向導 | 掃描向導、工件向導、聲速/延遲/靈敏度/TCG校準向導 |
| 觸發方式 | 時基/編碼器 |
| 單次掃查長度 | 5m |
| 掃描線數量 | 512線 |
| 掃描角度范圍 | -89°～+89°，步進1° |
| 角度間距 | 0.1°～5°，步進0.1° |
| 焦點位置 | 6～500mm，步進1mm |
| 探測范圍 | 0～1000mm，步進最小0.1mm |
| 材料聲速 | 500～15000m/s，步進最小1m/s |
| 顯示延遲 | 0～1000mm，步進最下0.1mm |
| 校準/測量 | |
| 自動校準 | 聲速、延遲、靈敏度、TCG、水平零點 |
| 測量點 | 峰值/前沿/J前沿 |
| 測量 | 三閘門：可測量回波幅度、聲程、 水平距離、垂直距離、閘門間距離 雙測量光標：可測量圖像上的水平、垂直位置及光標間距離 |
| 閘門 | 閘門起位：全范圍 |
| 閘門寬度：全范圍 | |
| 閘門電平：10～90%，步進1% | |
| 曲線功能 | TCG，每條掃描線最多6條 |
| 輔助功能 | 自動增益 |
| 報警 | 聲音報警：進波/失波 |
| 顯示測量值 | 8個位置，均可自定義顯示 |
| 數據分析 | 成像模式切換、圖像閘門動態重構 |
