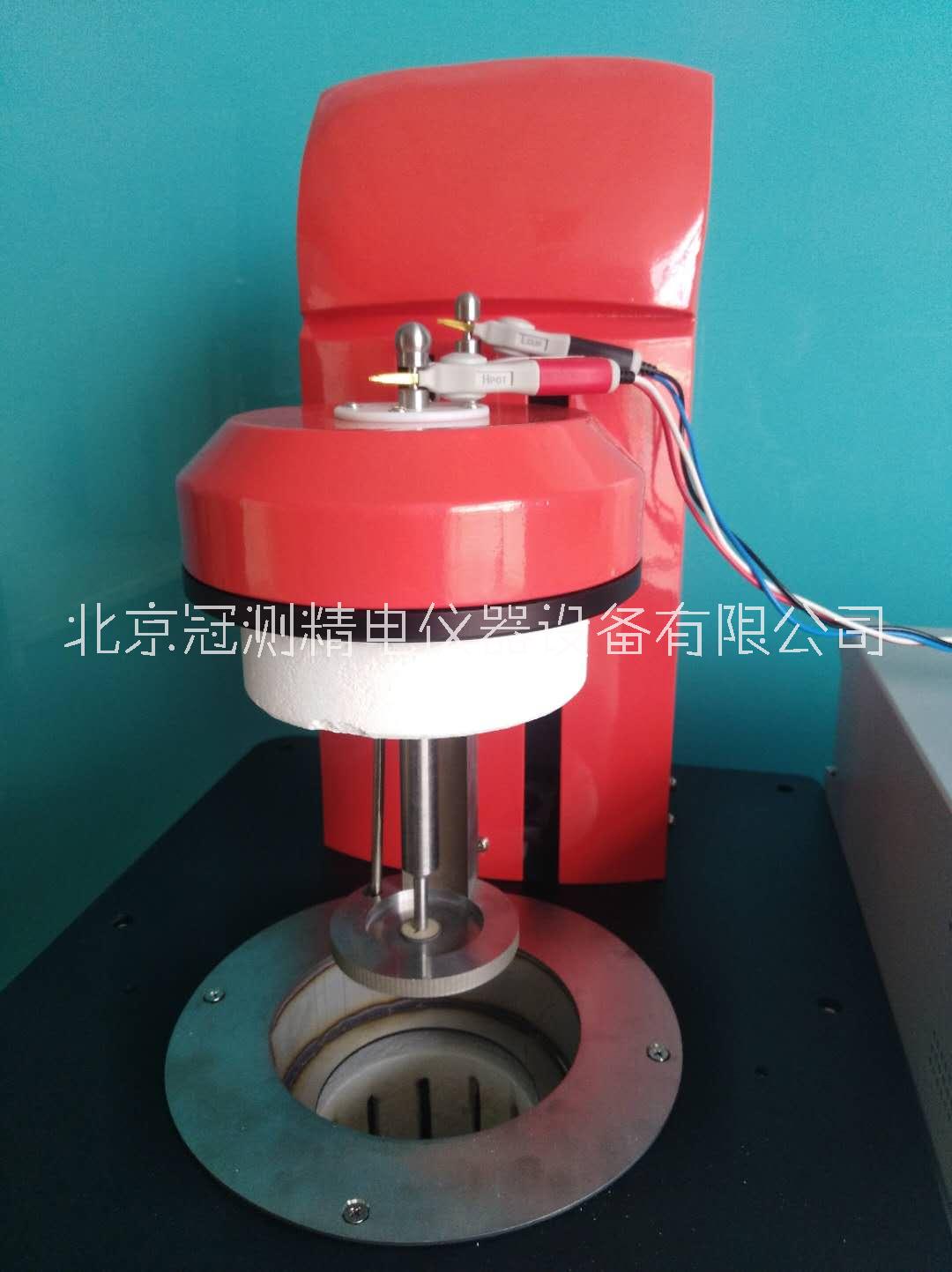

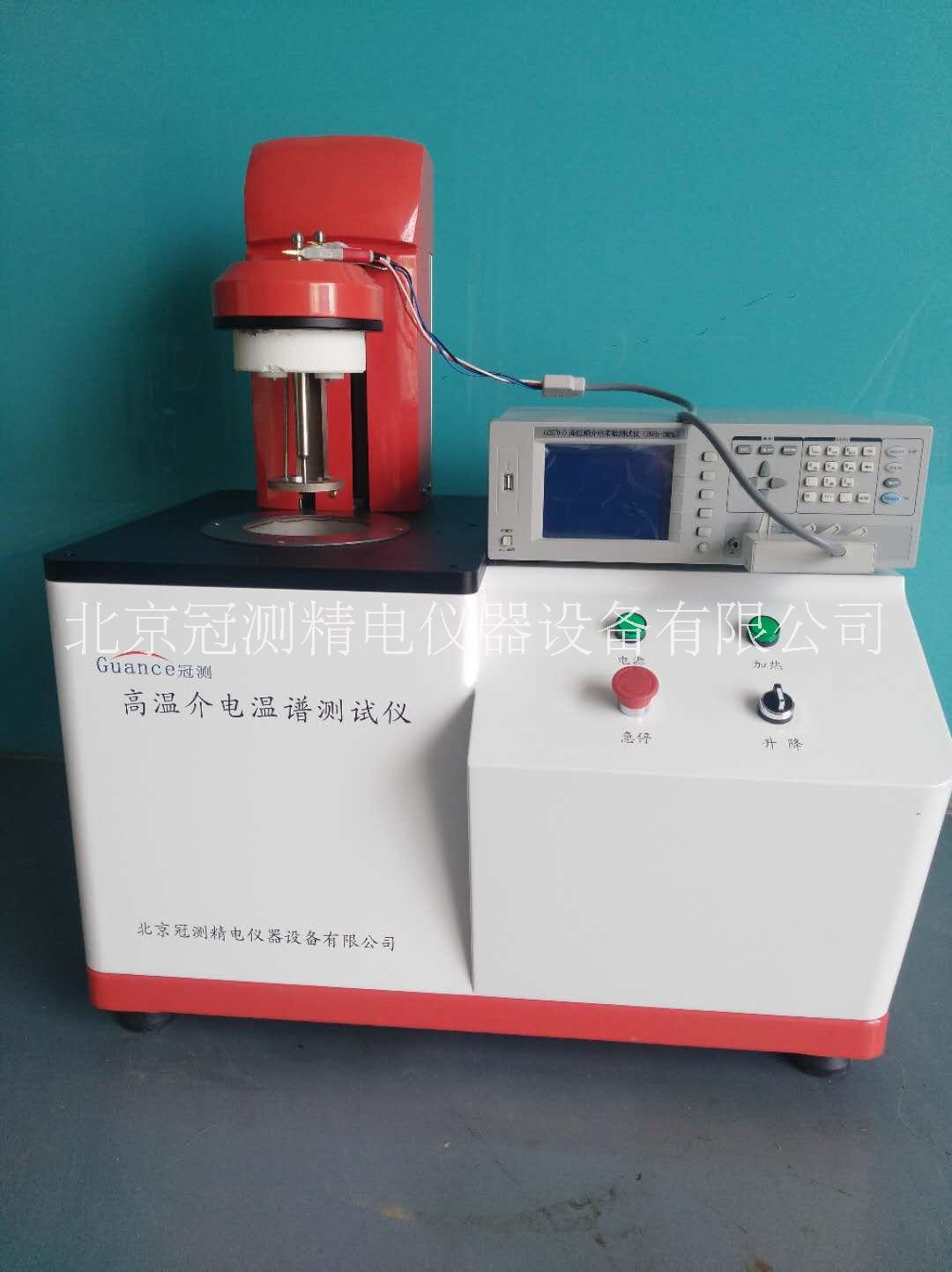

介電頻譜特性測定儀

高低溫介電溫譜/頻譜測量系統

一、    概述：

高低溫介電常數適用于各種金屬氧化物，板材，瓷器（陶器），云母，玻璃，塑料等物質的一項重要的物理性質，通過測定可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據。該儀器用于科研機關、學校、工廠等單位對無機金屬新材料性能的應用研究科研機關、高校、工廠等地方。它是在特殊環境下，測量介質在該環境溫度下的介電常數。

二、技術指標：

1、電極直徑：6mm  數量：4個

2、電機屏-蔽：內徑--304不銹鋼  外徑--聚四氟

3、測試電極：四通道，可以同時測試4路試樣

4、切換頻率：可以自由設定試樣切換時間

5、試驗方式：手動模式  自動模式

6、試驗數據：可導出測試原始數據，同時可以輸出測試曲線及打印試驗報告

7、測量頻率：以實際電橋為準

8、溫度范圍：-180°~500°

9、加溫速率：0.5℃--2.5℃/min

10、數 據 線：銅鍍銀，低溫屏-蔽線

10、機  箱：Q235鋼板表面高溫噴塑而成

11、儀器供電：AC:220V  50Hz   功率：2KW

12、測試電橋：安捷倫4294

13、試驗環境：請不要在多塵、多震動、日光直曬、有腐蝕氣體下使用。

儀器使用時應遠離強電磁場，以免干擾實驗結果。

三、整機組成：

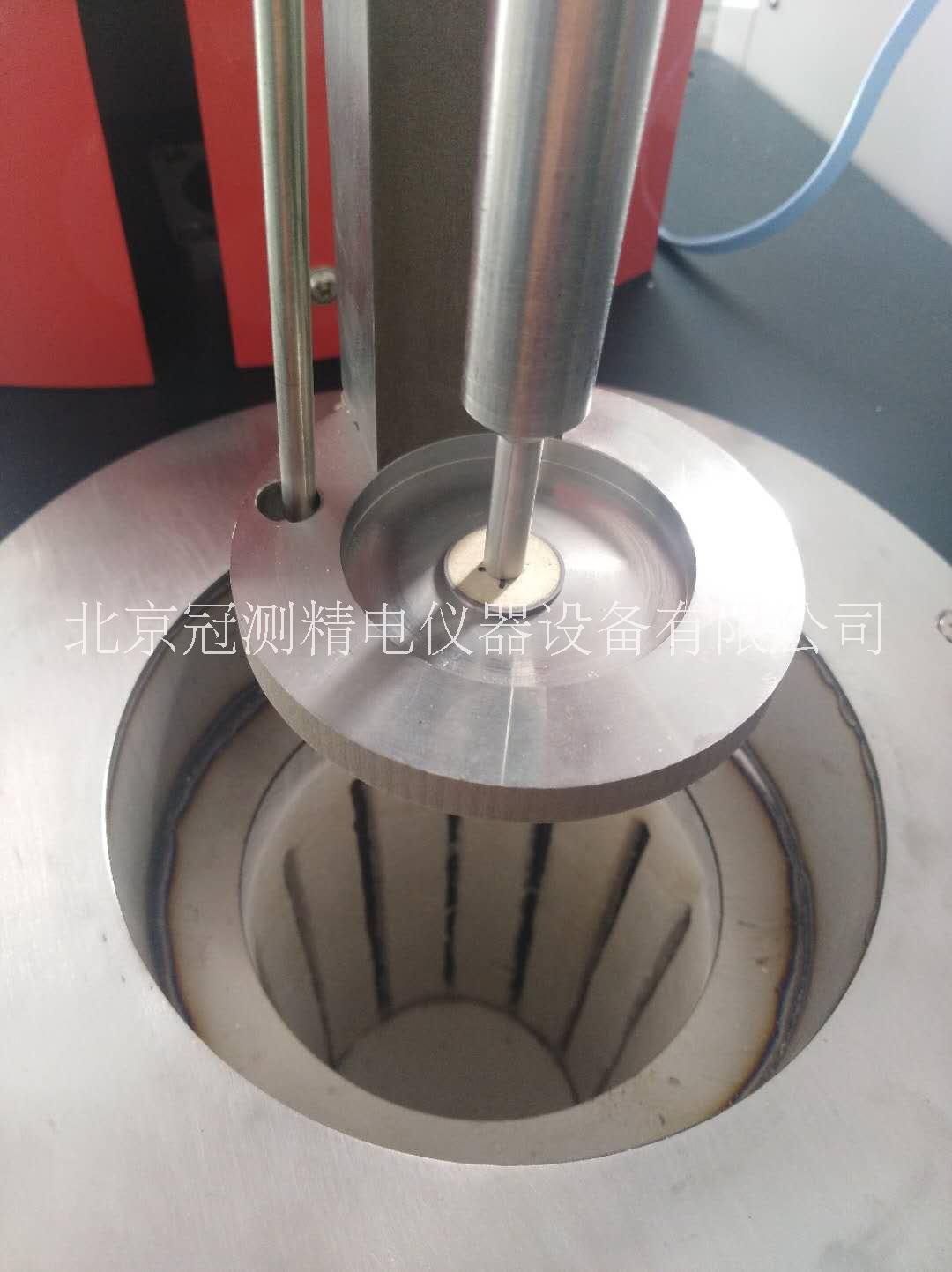

1、加溫裝置：采用陶瓷纖維外旦內部嵌入加熱絲組成，有著良好地保溫隔熱和升溫性能

2、低溫裝置：采用液氮低溫技術，使實驗艙溫度降到-190°.

3、控制系統：可實現對溫控升溫、降溫控制，同時對4路試樣進行切換，實時測控測試數據

4、LCR電橋：20HZ-2MHZ
