200kw發電機風力發電機水利發

200kW產品技術參數：

類型：垂直式、多葉片，側風向直對式，不受風向的影響。

額定功率：200KW

葉輪直徑：9m

葉片數量：9*4*4

葉片類型：阻力型

轉動類型：直接驅動

發電機類型：永磁同步發電機

控制系統：電回流控制發電機轉速，使其穩壓在狀態。

切入風速：2.5-4m/s

額定風速：9.6m/s

安全風速：50m/s

風能利用系數：Cpmax≥0.72

噪聲：LWA≤50DB（A）（距地面發電機10米，8m/s風速標準狀況下）。

年均可利用率：≥65%

設計使用壽命：≥35年

型式：25極永磁同步發電機（根據需要配置適合實際需要的發電機）

轉子：永磁，位于繞阻外圍

額定電壓：690vDC

轉速范圍：3-8rpm

絕緣等級：F

防護等級：IP54

發電機外徑：2250mm

定子長度：900mm

繞阻：采用Rof:L線

浸漆方式：真空浸漆

整機重量：122T

表面防腐：熱鍍鋅（除發電機外）

機組接地電阻值：4Ω

防雷設施：接地防雷

防雷設計標準：IEC61400-24

阻力面積：288M?

風場設備平均可利用率：99.2%

生存環境：-40-55℃（需要客戶在填表時確定溫度數值，及數值）

發電機設計壽命：35年

                                                                wind speed(m/s)

德州龍向新能源科研有限公司簡介

一、             龍向新能源科技有限公司垂直軸風力發電機

龍向能源是一家致力于新能源科學技術開發、制造及應用推廣的高科技企業。公司在風力發電、潮汐能發電、波浪能發電等新能源領域進行了長期研究和開發，積累了當前前沿的科研成果，集多項技術于一身，研發出具有自有的垂直軸風力發電機技術體系，實現了風力發電機組運行安全、穩定、節能環保、發電成本低的設計目的，獲得了多項國家。 我們堅持“，追求，精益求精、完善自己、開拓創新、龍向能源科技永遠走自己的路不會效仿任何人的產品、”，秉承“誠信為本，科技為先，服務至上的經營理念，為用戶提供的發電系統方案，讓客戶的周期縮短，效益，龍向人與客戶攜手共進，共創輝煌。

二、             顛覆性創新技術

上個大中型框架式垂直軸風力發電機由龍向能源發明制造，這是不爭的事實，上個推出超低速永磁直驅同步發電機的是龍向能源，個做到60轉/分鐘的是龍向能源，目前最前沿的核心技術能夠在3轉以內額定發電的上個還是龍向能源。

三、             垂直軸風力發電機組設計依據

依照現有執行標準：GB755—2008 旋轉電機 定額和性能
GB/T2900.53 電工術語 風力發電機組
GB5226.1—2008 機械電氣安全 機械電氣設備 第1部分:通用技術條件
GB16895.3 建筑物電氣裝置 第5-54部分:電氣設備的選擇和安裝 接地配置、保護導體和保護聯結導體
GB/T17646—2013 小型風力發電機組 設計要求
GB17799.1 電磁兼容 通用標準 居住、商業和輕工業環境中的抗擾度試驗
GB17799.3 電磁兼容 通用標準 居住、商業和輕工業環境中的發射標準
GB/T18451.2—2012 風力發電機組 功率特性測試
GB/T22516—2008 風力發電機組 噪聲測量方法
GB/Z25426—2010 風力發電機組 機械載荷測量
GB/Z25427—2010 風力發電機組 雷電防護
GB/T27025—2008 檢測和校準實驗室能力的通用要求
Gb50009—2001 建筑結構載荷規范
IEC62103:2003 電力裝置用電子設備(Electronicequipmentforuseinpowerinstallation

四、             技術優勢

自主研發創新發明的技術團隊，核心的制造技術，利于研發的實驗基地作支撐，有發展創新的明確方向。

五、             安裝優勢

龍向能源生產的大中型框架式垂直軸風力發電機，屬于層加式安裝方式，不需要特殊設備安裝，發電機在地面安裝，大大降低了安裝風險技術難度，使得安裝簡單容易操作，普通員工稍加培訓即可上崗工作進行安裝操作，這是任何其它風力發電機設備安裝所不具備的。

六、             運行優勢

水平軸風力發電機的年運行時間一般在1000-2500小時左右（內蒙古、新疆），而且水平軸大多為勵磁發電機，對電網產生不友好干擾，這是不爭的事實，勵磁發電機的特點先用電再發電，也是不被電網全部接收的原因之一

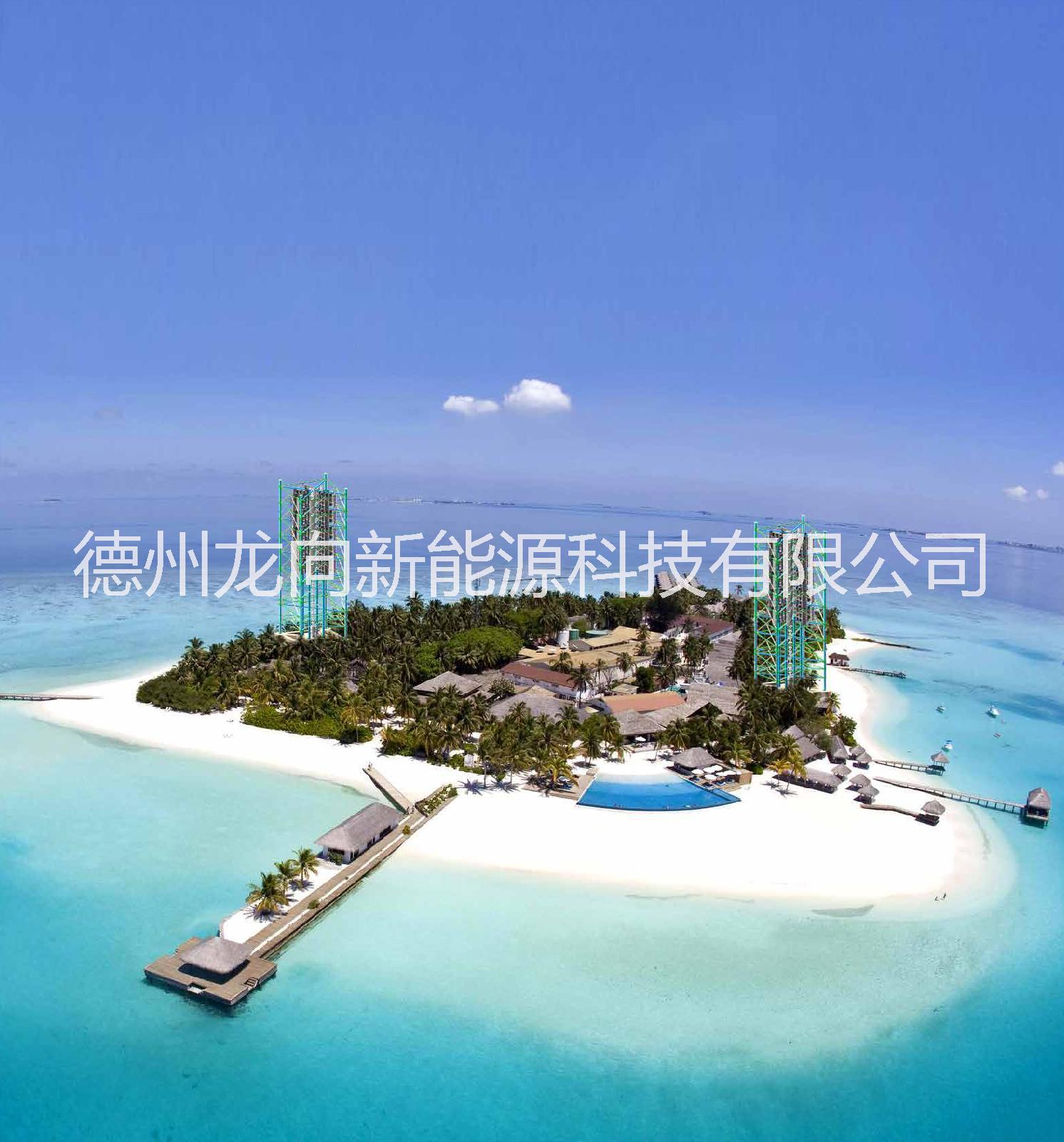

龍向能源生產的框架式垂直軸風力發電機為5年免維護產品，而且發電機在地面安裝，因為框架式垂直軸風力發電機為超低速永磁直驅同步發電機，對電網的低壓穿越的優勢是其它水平軸勵磁風力發電機所不能做到的，而且框架式垂直軸風力發電機年運行時間在4500-6000小時（內蒙古、新疆），其中最主要的離網運行解決邊遠哨所、海洋孤島、全無碳生活使用

七、    維護優勢

水平軸風力發電機需要定期維護更換潤滑油及檢修更換易損件，，安裝水平軸風力發電機之后的運維費用占據每臺機器的利潤成本是不容忽視的，公知的單臺運行兆瓦發電機維護費用年支出在15萬元這是必須支付的。而且需要設備吊裝更是不小的支出。

框架式垂直軸風力發電機，因為重型發電機在地面上安裝所以維護更方便，易損件為旋轉的軸承更換，這要在7-10年以后才需要做的事件，而且施工方便更換簡單，都是分段式更換，不需要大型設備的吊裝即可完成整套設備軸承的更換。軸承的使用也是免維護的，為飛機使用軸承，這樣的配置更能確裝運行免維護。

八、壽命優勢

水平軸的設計壽命為25年，（一般運行在20年以內），齒輪箱的故障，冷卻系統故障困擾水平軸風力發電機。

龍向能源生產的框架式垂直軸風力發電機的設計壽命為35年，因為發電機為超低速永磁直驅同步，所以磨損非常少，使得設備運行壽命更長久。

九、經濟優勢

公知的產品的壽命與維護是創造價值的前題條件，水平軸風力發電機度電成本在0.8元左右，框架式垂直軸風力發電機可以做到度電成本在0.27元

十、    社會效益

風力發電作為無排放無污染可再生清潔能源，其經濟效益與社會效益是非常明顯?？茖W(xué)規劃開發利用風電，對有效加速能源產業調整，推動能源產業可持續發展，促進節能減排與生態環境保護具有重要意義。
