標準國際籃球比賽*測試儀器

u 體育比賽專業性、趣味性、觀賞性的需求

u 提高比賽質量，提高工作效率，提升場館形象

u 設備體積精巧、功能強大、操作簡便、數據安全穩定準確

2）計時記分系統組成：

中意計時記分系統是由計時記分設備（裁判器），比賽軟件及其它配套設備（24秒牌，電子記分板，液晶/等離子電視）組成。計時記分設備負責比賽數據實時采集發送，比賽軟件負責采集到的比賽數據向LED大屏幕，電子記分板，等離子電視發送。

該計時記分設備支持多種對抗類比賽項目，包括籃、排等多種球類比賽，同時具有支持多場地比賽聯網操作的功能。中意科技系列體育館計時記分系統可支持電視轉播功能的計時記分系統，在比賽中可實現全方位的比賽數據（比分、局比分、犯規、暫停、換人、換局、換發、個人得分、個人犯規、比賽時間、24秒計時等）的實時傳輸。

3）計時記分系統的連接：

計時記分設備放置在裁判記錄臺上，外接兩個計時控制手柄，即可達到專業比賽的計時的要求。24秒牌放置在籃球架臂的安裝支架上、比賽軟件安裝在LED大屏幕的計算機上、計時記分設備與24秒牌用4芯電纜線連接，計時記分設備與LED大屏幕主控計算機用超五類雙絞線連接、由于設備采用RS485/232傳輸，所以通訊距離可以達到的1000米。（支持無限傳輸功能）。

4）I/O輸出口

計時記分設備采用的標準RS485/232信號傳輸，并具有多路的通訊傳輸能力，能同事給多臺LED大屏幕主控計算機傳輸比賽數據，并可以同時將比賽數據發送給賽事綜合管理系統，比賽成績處理系統及電視轉播系統。

5）系統各設備的功能

1.顯示設備（根據場地空間另見詳述）

主要是實現對控制計算機、計時記分設備所發送的內容進行顯示，給現場所有人員提供比賽的信息，要求顯示屏為視頻LED同步顯示屏，顯示屏高度實像素不應少于208點，長度與高度的比例為2至3比較適宜。要有恰當?shù)牧炼群蛼呙桀l率。

2.控制計算機設備（充當計時記分設備的信號采集設備）

建議使用性能穩定的工控微機。通過計時記分軟件完成采集計時記分設備信號的功能，并形成視頻信號，并通過以太網為顯示屏和電視轉播車提供信號。

3.操作平臺

JOYI-裁判器技術參數：

1、斜面立體式5寸高分辨率LCD顯示屏。

2、三星ARM處理器 主頻：900MHZ

3、WIN CE 5.0系統

4、全金屬一體式機箱，表面噴塑。

5、獨立連接時間控制器與24秒控制器。

6、預留24秒無線接口。與本身自帶接口形成無線有線雙用。

7、控制主鍵盤采用左右比賽打分分別設計，主場客場打分犯規獨立操作。

8、時間修改、24秒修改、計時修改等比賽系統設置采用凸起式按鍵，設置在顯示屏右側。

9、國內創新設計比賽界面、顏色豐富的比賽畫面充實了長時間的比賽。

10、增加了24秒獨立電源控制，在進行別的項目比賽時，可以關掉電源，節能環保。

11、使用高可靠晶振電路，產生穩定的頻率，系統自動掃描裁判器按鍵20次/秒。

12、使用485總線接口，最長可以連接1200m數據線。

13、預留電視直播信號輸出接口。

4、擴展設備（根據需要選購）

● 簡易時間控制器：24秒控制，時間控制，24秒時間回表等功能。

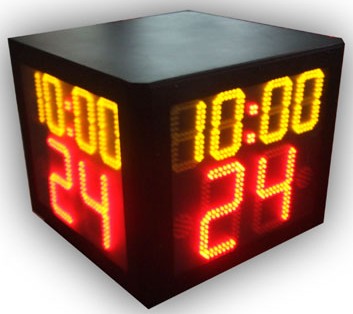

● 24秒顯示牌：負責專業籃球比賽時間和24秒時間的顯示，其中時間可顯示到1/10秒。

5位單面24秒顯示牌 5位三面24秒顯示牌

● 犯規器：

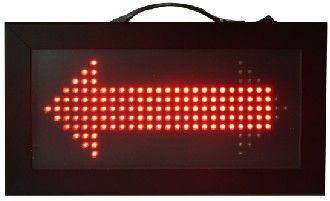

●進攻指示器：

●訊響器：

3、 拓撲結構圖
