一、井用潛水電泵產品概述
（一）井用潛水電泵的介紹、用途與特點
1、井用潛水電泵的介紹、用途
井用潛水電泵是由YQS型潛水三相異步電動機和QJ型潛水泵組成，是從深井中提水的重要設備，使用時整個潛水電泵機組完全浸入水中工作，把地下水提取到地表，廣泛用于從深井中提取生活用水；城市、工礦企業給排水，工業冷卻；農業排灌、園林噴灌；海水提升、填海造地真空預壓降水，潛熱水電泵還可用于地?zé)岬拈_發利用、溫泉洗浴、供暖系統等。
2、井用潛水電泵的主要特點
潛水電機、潛水泵為獨立分體設備，工作時通過聯軸器直接連為一體潛入水中，其特點為：無噪音、不污染水質、不需要泵房建筑，結構簡單緊湊、體積小、重量輕，安裝、使用、維護方便，效率高、運轉可靠等。
（二）井用潛水電泵的工作原理與產品結構說明
1.工作原理
潛水電泵完全潛入水中，吸入口和泵流道內充滿水。潛水電機啟動后拖動水泵葉輪高速旋轉，在離心力的作用下，葉輪流道里的水向外射出，壓入導流殼，此時在葉輪入口處就形成真空低壓區，水井（池）的水在外界大氣壓下經吸入口流入泵內，繼而吸入的水又被葉輪甩出，經過導流殼進入抽，水管。泵的葉輪不斷旋轉，連續吸水、壓水，水源不斷地從低處被抽吸上來，揚到高出或遠方。
2.本公司產品結構、說明
（1）產品結構分解（見圖一）：
水泵部分主要由泵軸、進水節、葉輪、導流殼、橡膠軸承、逆止閥體（選裝件）等件組成。
電機部分主要由底座、調節套、止推軸承、滑板、下導軸承、上導軸承、定子、密封、轉子、甩砂環、電纜等件組成。
（2）產品結構說明：
①潛水電機為充水濕式潛水三相異步電動機，電機腔內充滿潔凈清水，用于冷卻電機和潤滑軸承，電機底部的調節套用于調整由于電機溫升變化引起的機體內部水的脹縮壓差。
②為了防,止井水中的砂粒進入潛水電機內部，電機上端軸伸處裝有骨架油封，并安裝一甩砂環，組成防砂結構。
③為了防,止啟動時水泵軸上竄，水泵軸和電機軸由聯軸器聯為一體，并在電機下部安裝上止推軸承。
④電機和水泵軸承的潤滑均為水潤滑。
⑤電機定子繞組采用耐水繞組線，并根據環境水溫的不同，采用不同耐高溫等級的繞組線。
⑥潛水電泵為單吸多級立式離心泵。
⑦潛水電泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。
⑧高揚程潛水電泵上部裝有逆止閥體，避免停機時水垂造成機組破壞。
（三）本公司生產的產品及特點
1、本公司生產的產品型號：

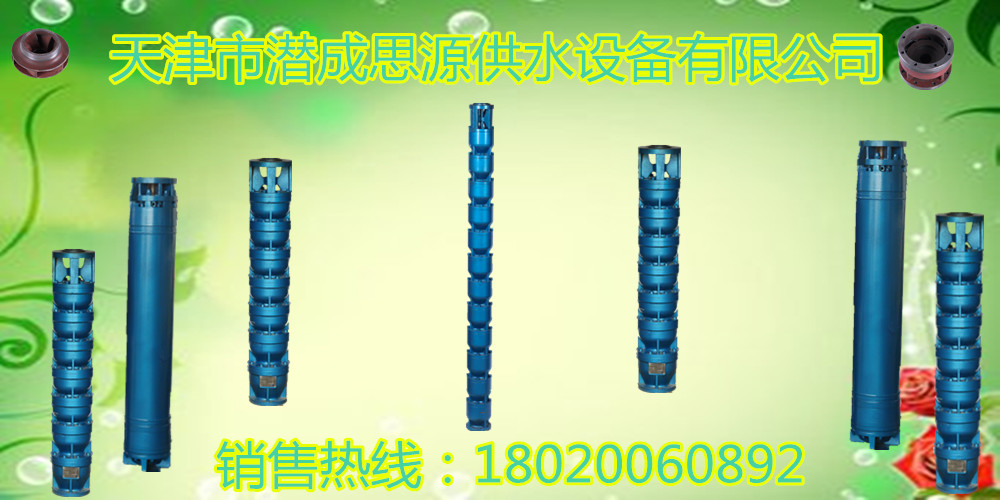

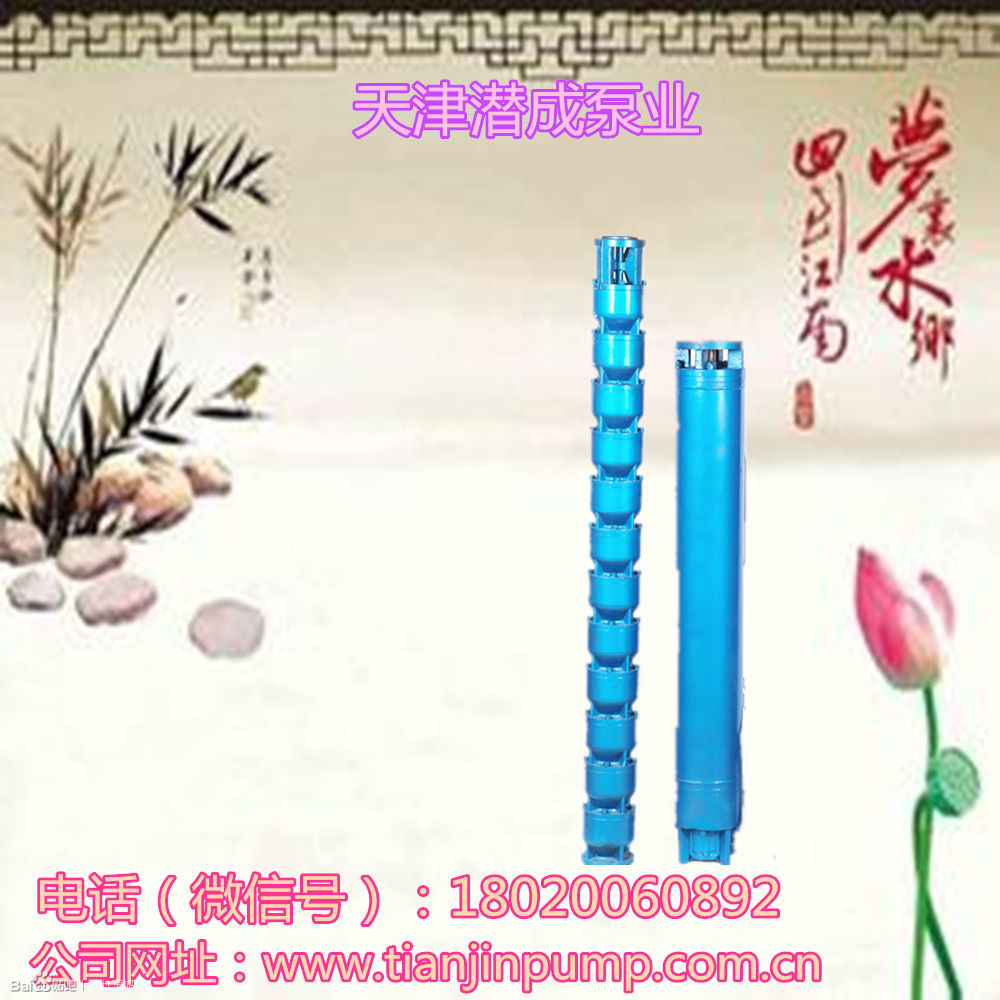

本公司生產YQS系列潛水電機和QJ型全系列潛水電泵，潛水泵型號有150QJ, 175QJ,200QJ,250QJ,300QJ,350QJ等,YQS系列電機功率有3kW-500kW等,流量5-600立方,揚程從6米-600米,適用電壓380-660V；產品范圍規格齊全、品種繁多。
2、本公司生產的產品特點：
（1）本公司生產的潛水電泵的動力源—潛水電機，聘請全新設計，各機座號的單機功率比GB/T2818-2002增加，產品性能優良，啟動性能好，轉速高，效率和功率因數分別比標準提高了1～2% 。
（2）本公司潛水電泵葉輪、泵殼設計合理，單級揚程高，軸向力小運行穩定可靠。
（3）本公司產品較老產品尺寸縮短、重量減,輕，更加便于運輸與安裝。
（4）本公司潛水電泵機組效率高，降低了能耗，具有明顯的節能效果。
二、井用潛水電泵的使用條件與技術要求
（一）使用條件
1.供電：
（1）電壓380V偏差不超過±5%，頻率50Hz偏差不超過±1%的三相交流電源（特殊電壓或特殊頻率需提前訂購）。
（2）變壓器的容量滿足電機功率需求，負載功率不應超過其容量的75%。
2.水質（水質超標需提前訂購）：
（1）無腐蝕性清水，水溫不高于20℃；
（2）水中含砂量（固體雜質含量即質量比）不大于0.01%；
（3）酸堿度PH值在6.5~8.5范圍內；
（4）水中硫，化氫的含量不大于1.5mg/L；
（5）水中氯，離子的含量不大于400mg/L 。
3.井的涌水量
井的涌水量應能滿足潛水電泵的出水量和連續運轉，潛水電泵的出水量應控制在額定流量的0.7～1.2倍。
（二）技術要求
1.潛水電機內腔必須充滿蒸餾水（或潔凈的清水）。
2.潛水電泵必須完全潛入水中工作，且至少浸入動水位3米以下，浸入靜水位以下不得大于70米，電機底部距離井底不小于5米。
3.潛水電泵應垂直于井內立式使用（其他使用方式需提前訂購）。
4.潛水電泵必須按要求規定匹配電纜，并且選用的潛水電泵電氣控制裝置（含有短路、缺相、過流、過載保護功能）。
5. 深井內徑不小于相應的機座號，井管內壁應平直、光滑不得有凸起或井管錯位現象。
